Восстановление ведущего моста Форд Транзит (Ford Transit)

Что поступило в ремонт

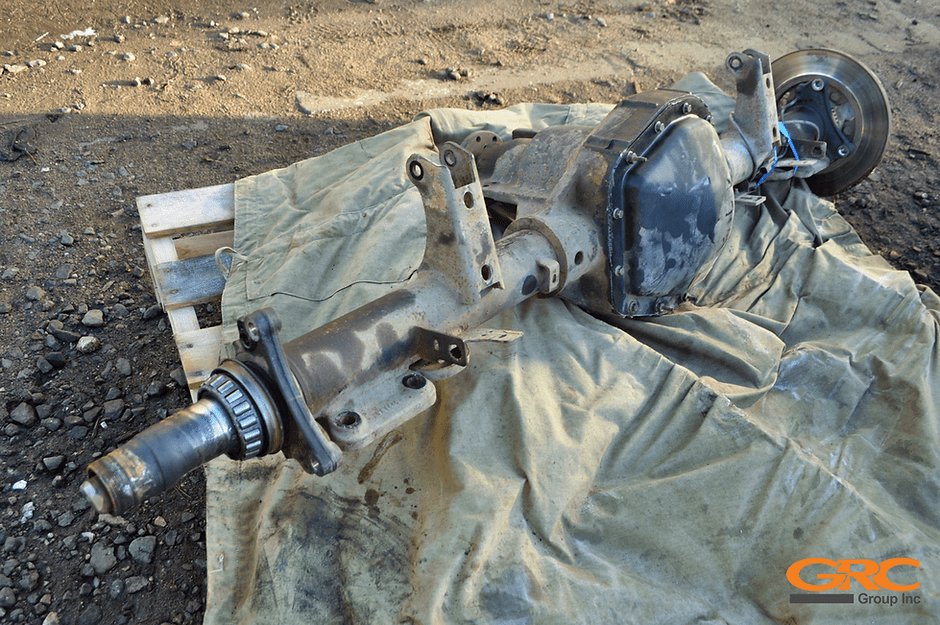

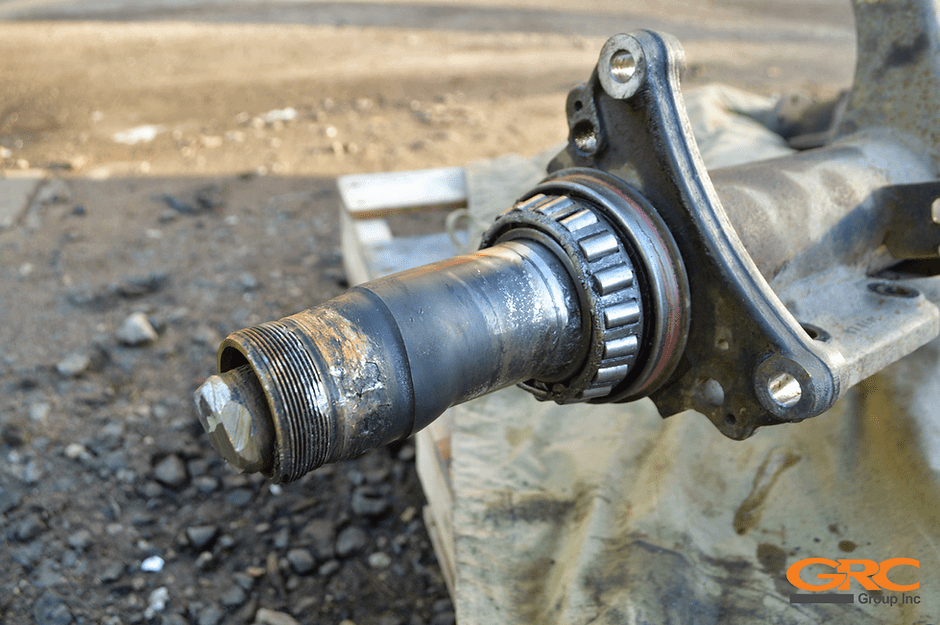

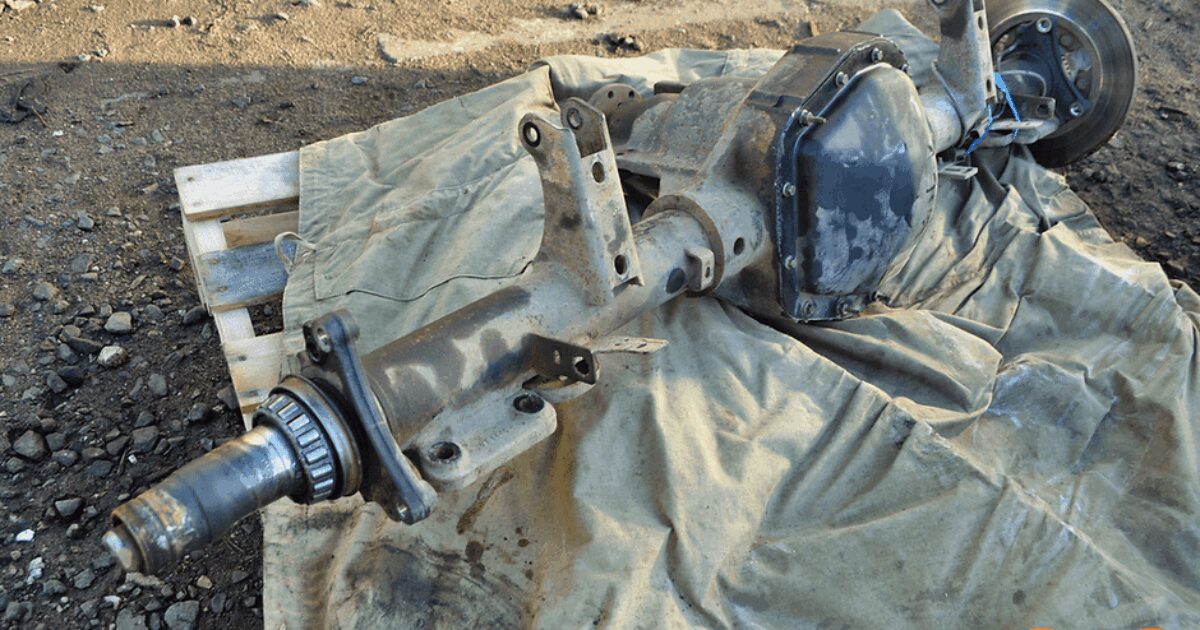

Заказчик передал ведущий мост от микроавтобуса. Повреждение затрагивало посадочный участок ступицы на конце чулка.

Что сделали

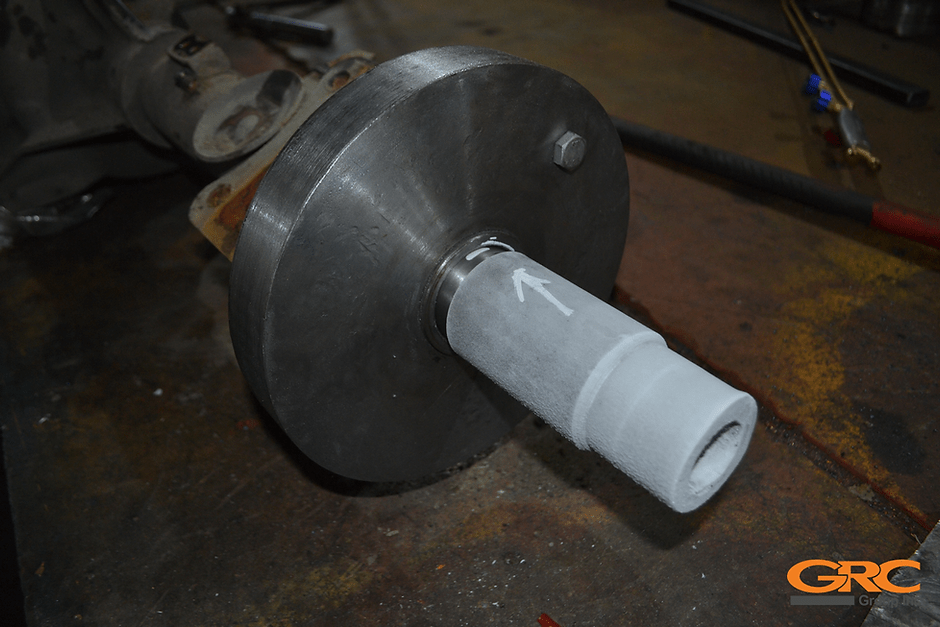

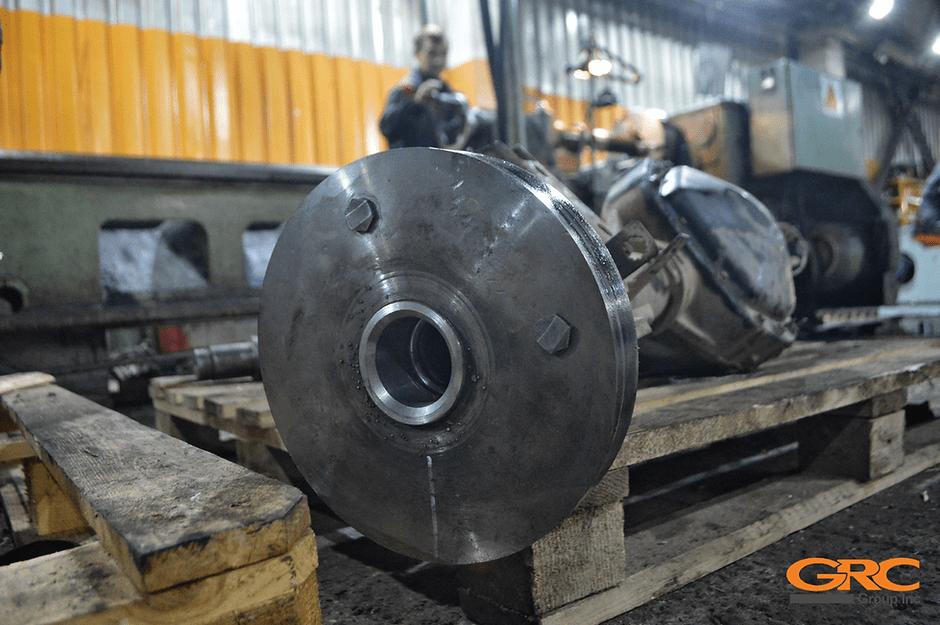

• Подготовили конструкторскую документацию и специальную оснастку.

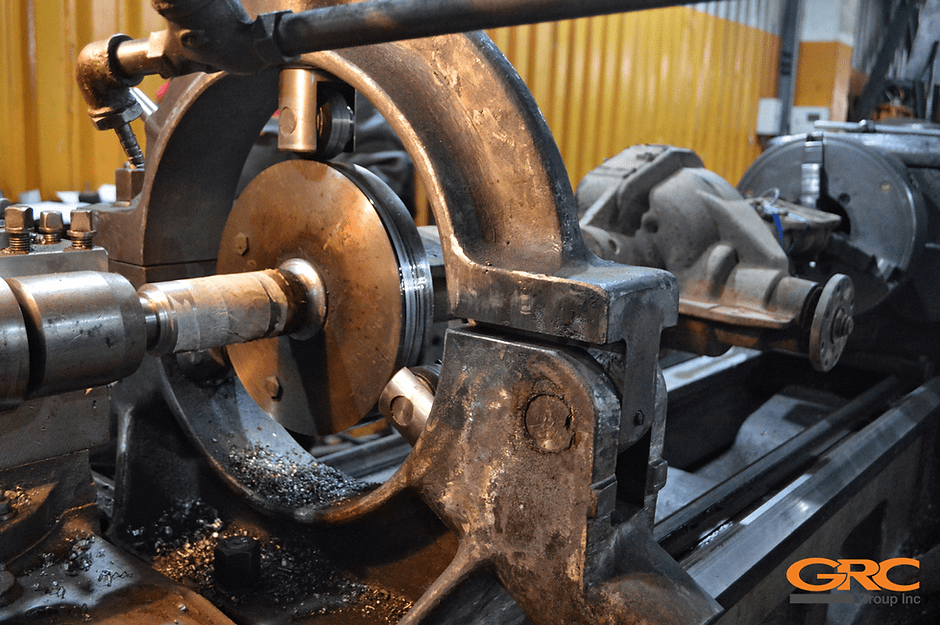

• Удалили повреждённую цапфу, расточили основание.

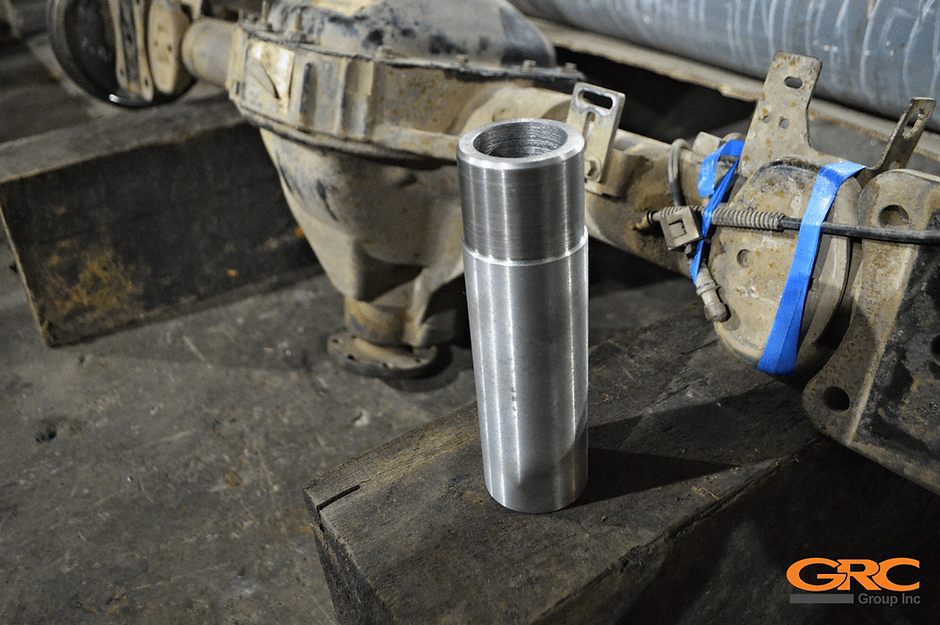

• Изготовили новую деталь с припуском.
• Запрессовали её с применением жидкого азота и обварили соединение.

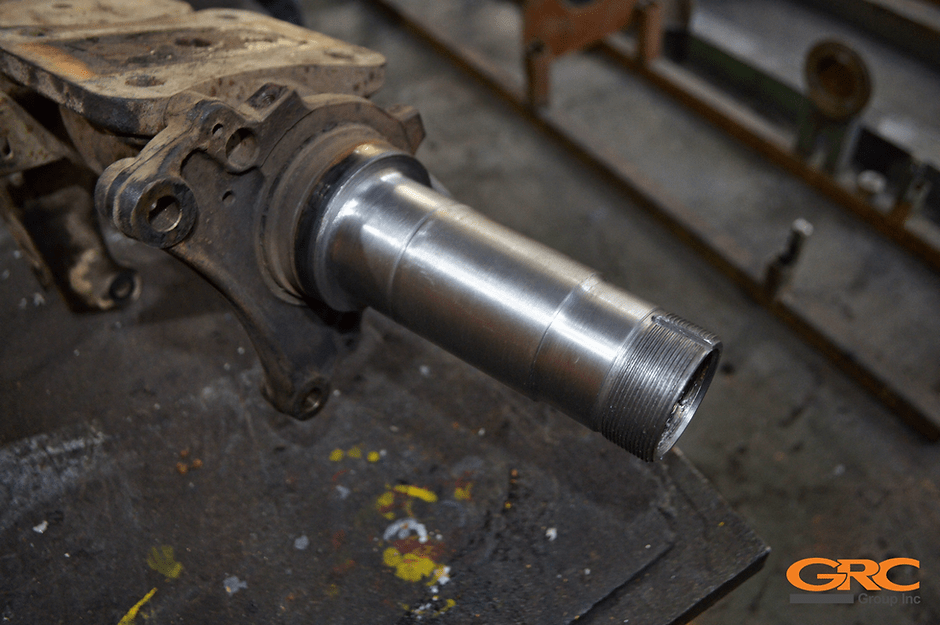

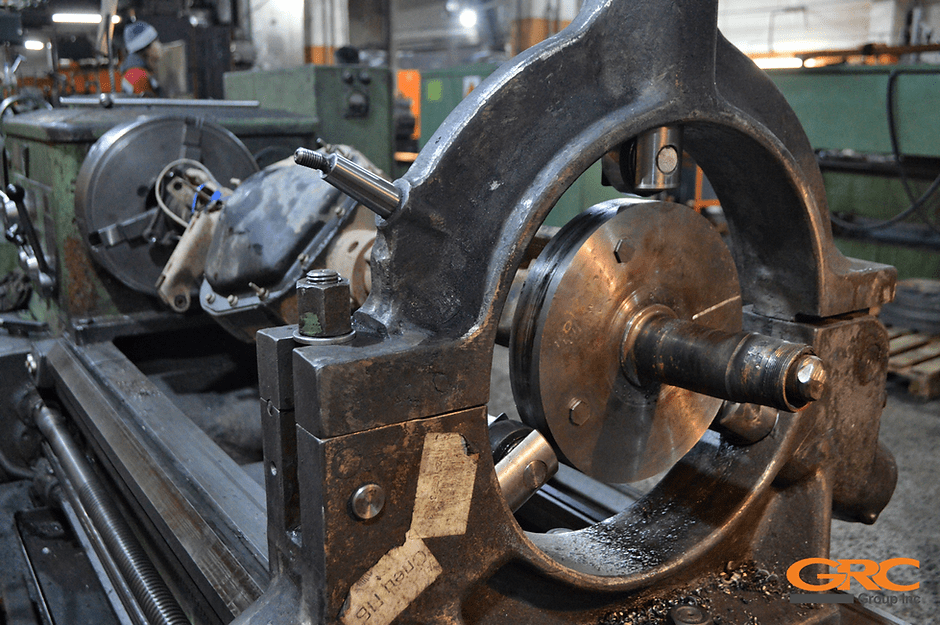

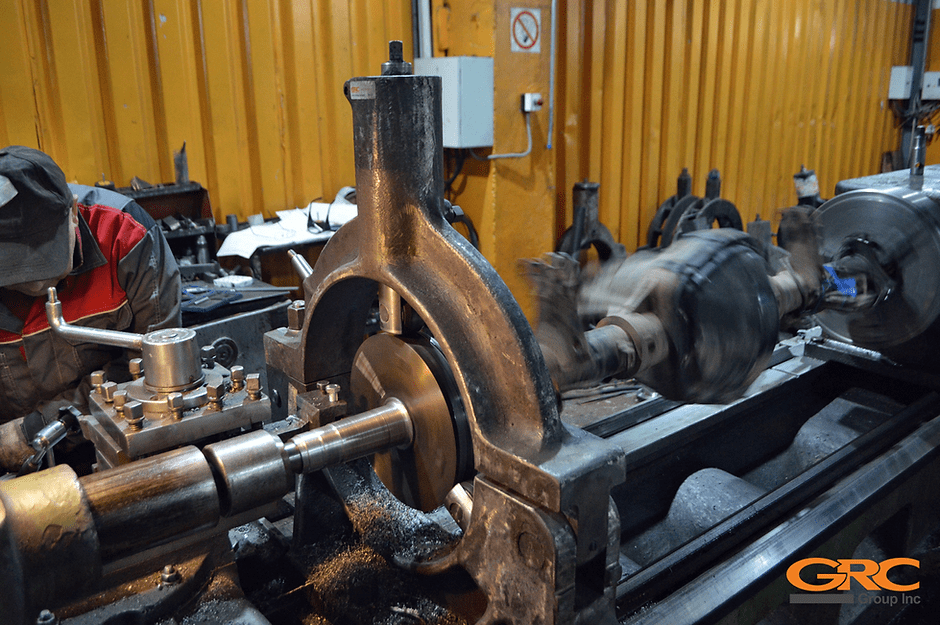

• Проточили посадки до заводского диаметра и выполнили резьбу.

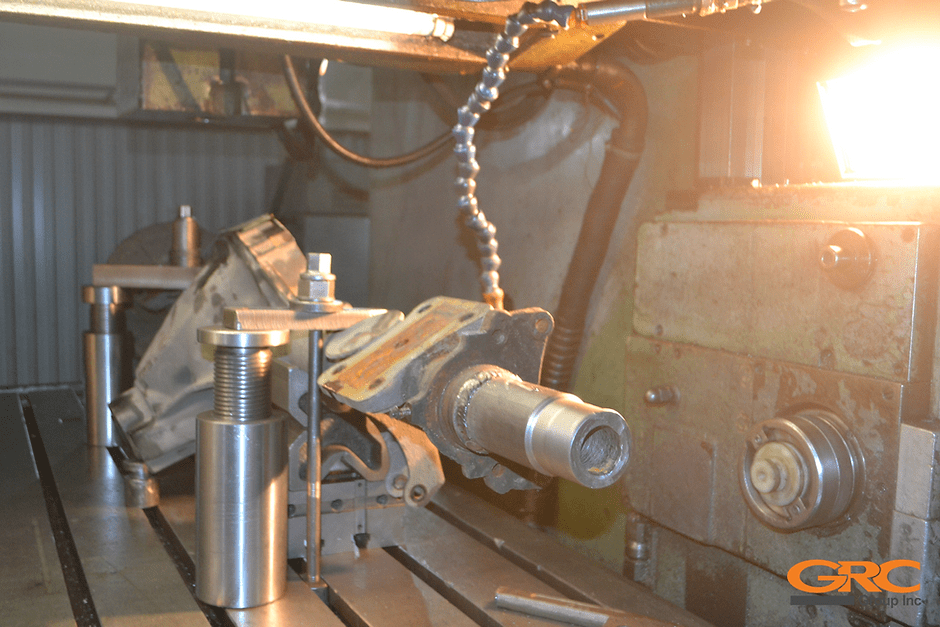

• Обработали шпоночный паз на координатно-расточном станке.

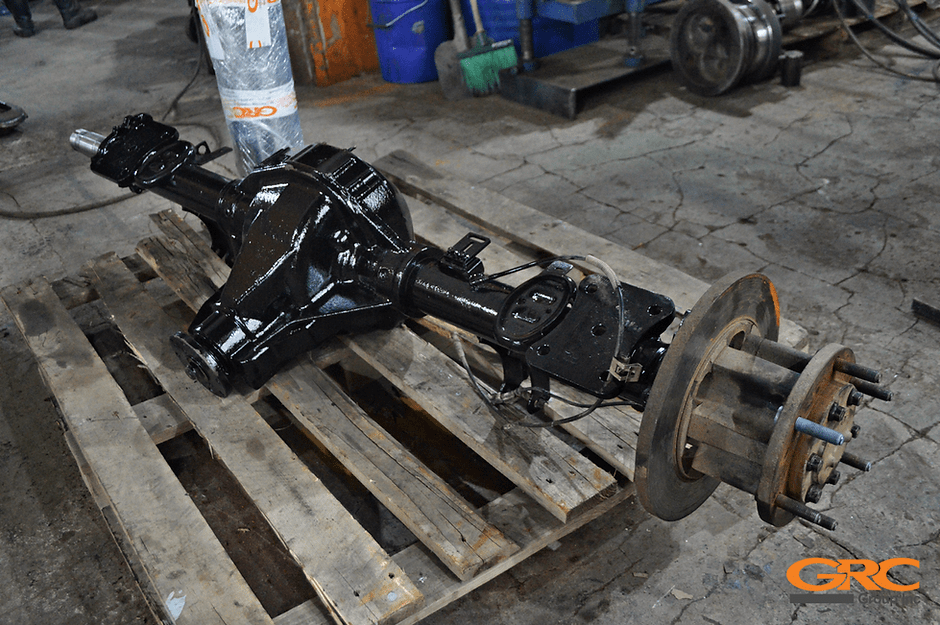

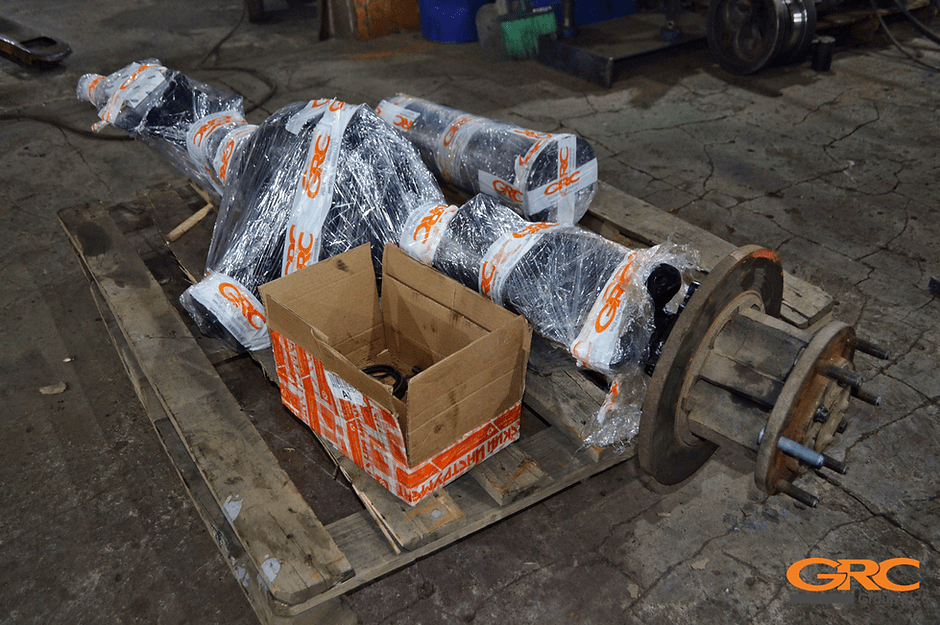

• Покрасили и отправили узел заказчику.

Результат

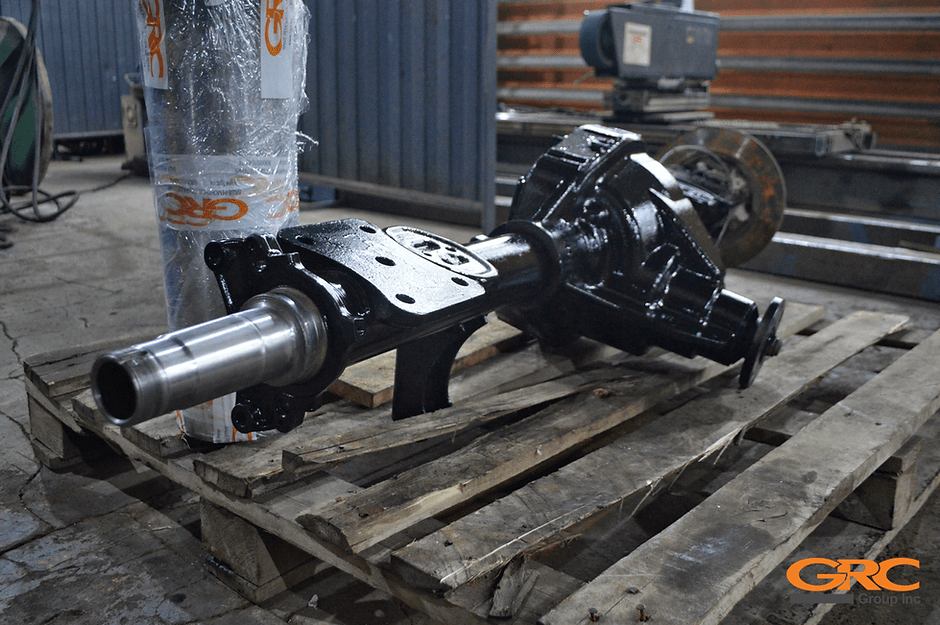

Заменили деформированный участок чулка. Посадки, резьбу и шпоночный паз обработали на закреплённой ремонтной детали.
