Пример выполненной работы
Ремонт картера моста Ford Transit

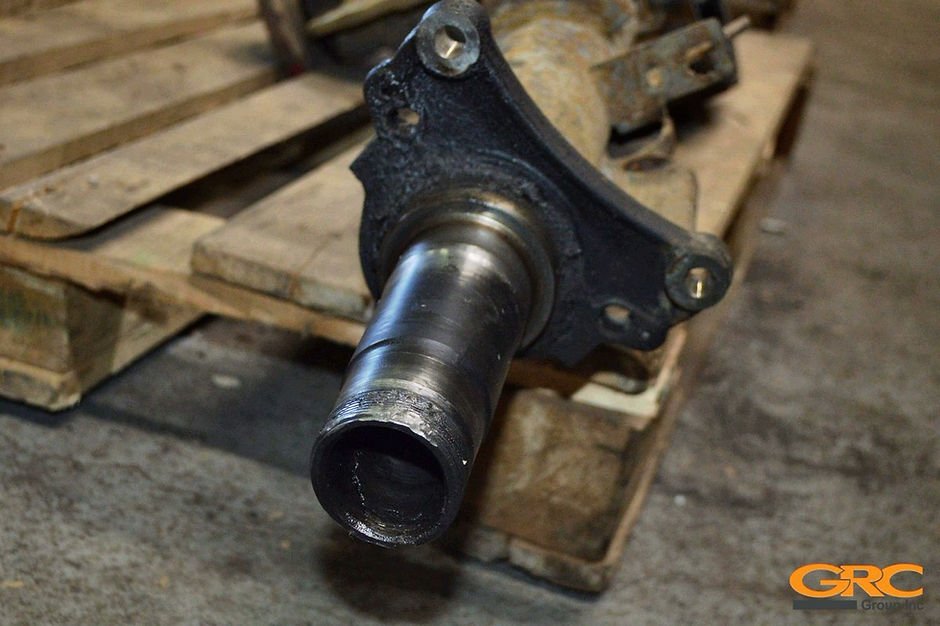

На мосту Ford Transit заменили обе цапфы. Одна имела смятую резьбу, на другой были деформированы посадки под подшипники.
Что поступило в ремонт

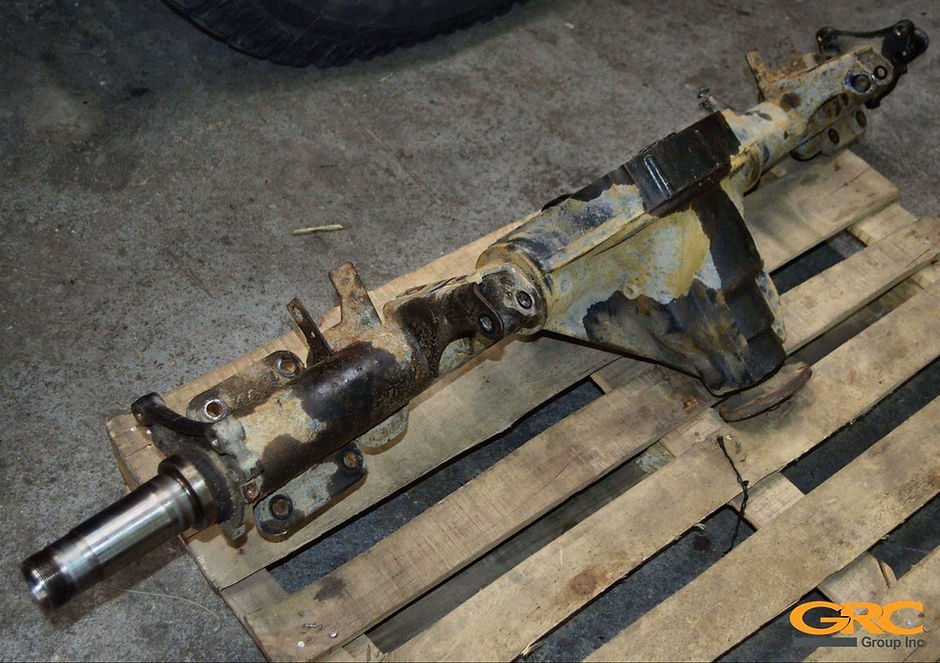

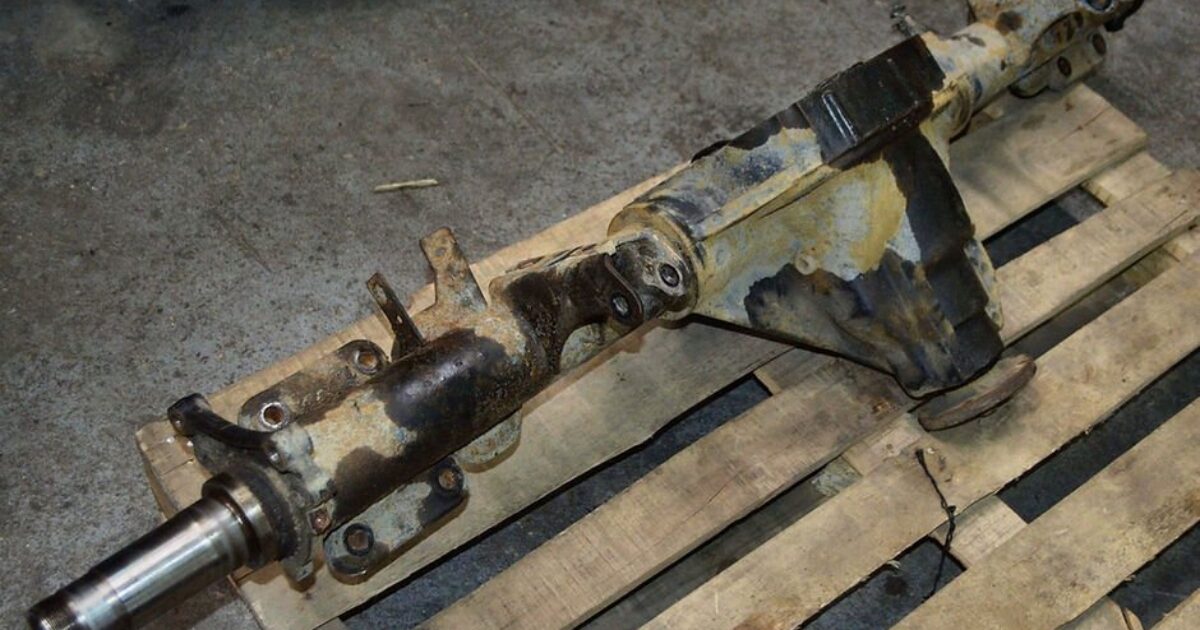

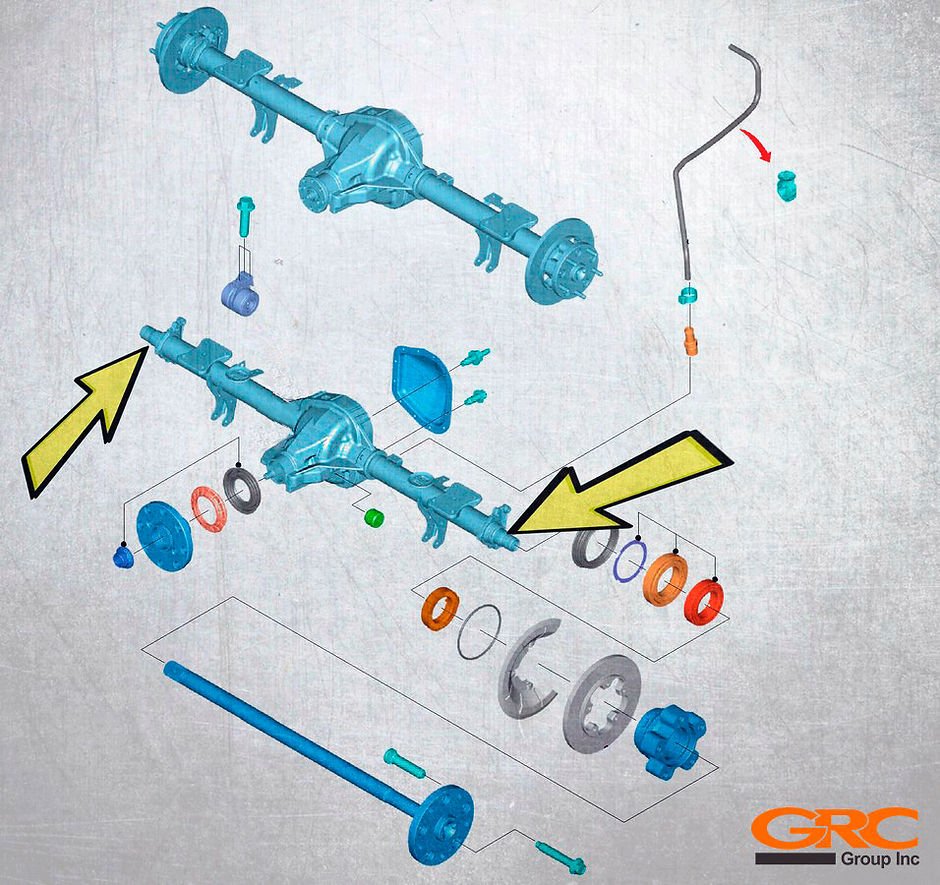

Заказчик передал картер с повреждениями двух концевых участков. Восстановление требовалось поверхностям установки и крепления ступиц.
Что сделали
- Подготовили конструкторскую документацию и две ремонтные вставки.

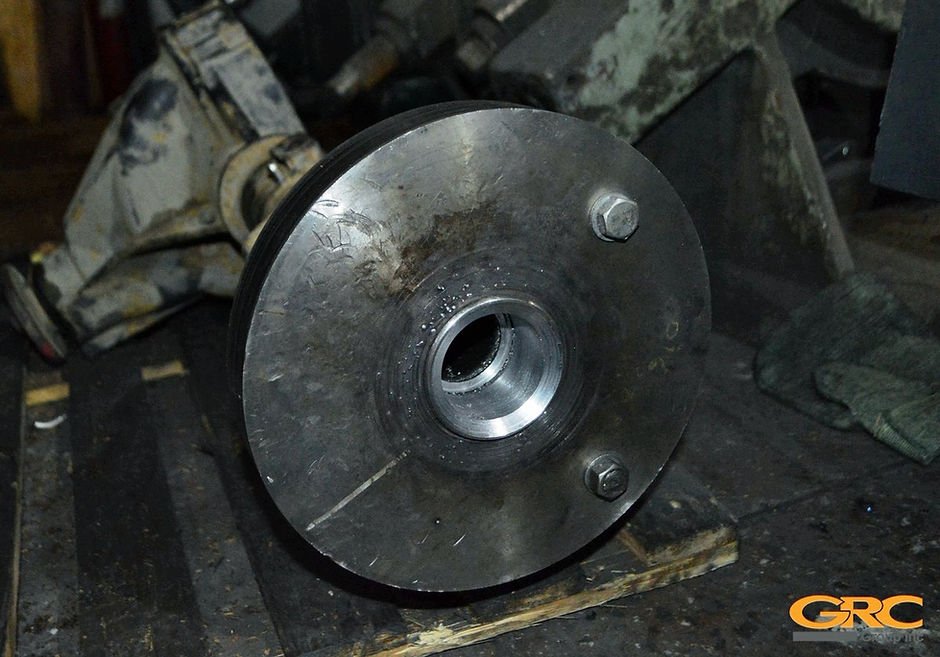

- Установили картер на ДИП-500 со специальной оснасткой.
- Удалили повреждённые цапфы.

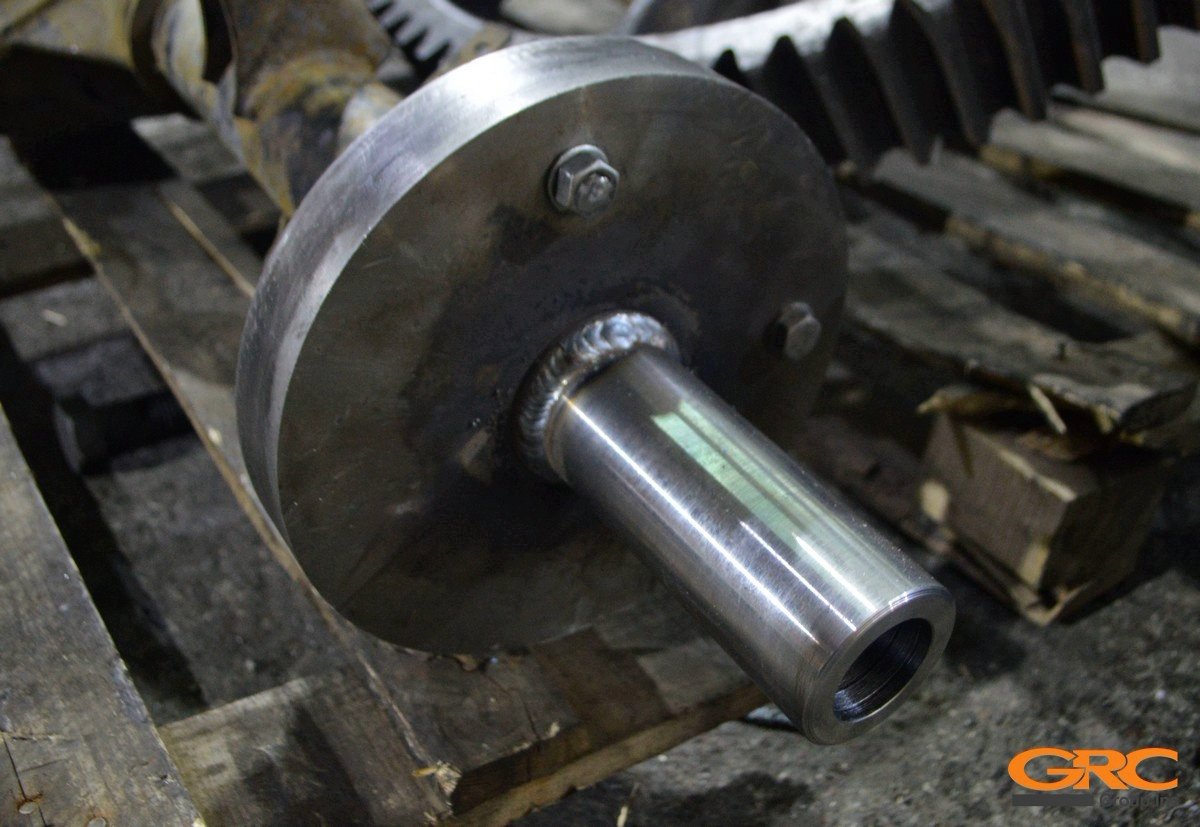

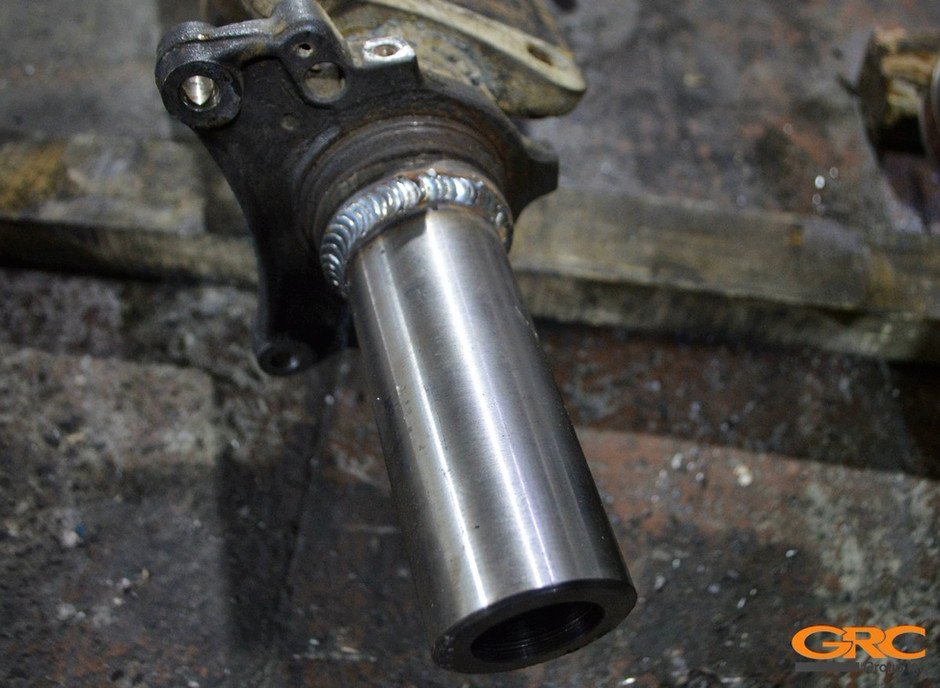

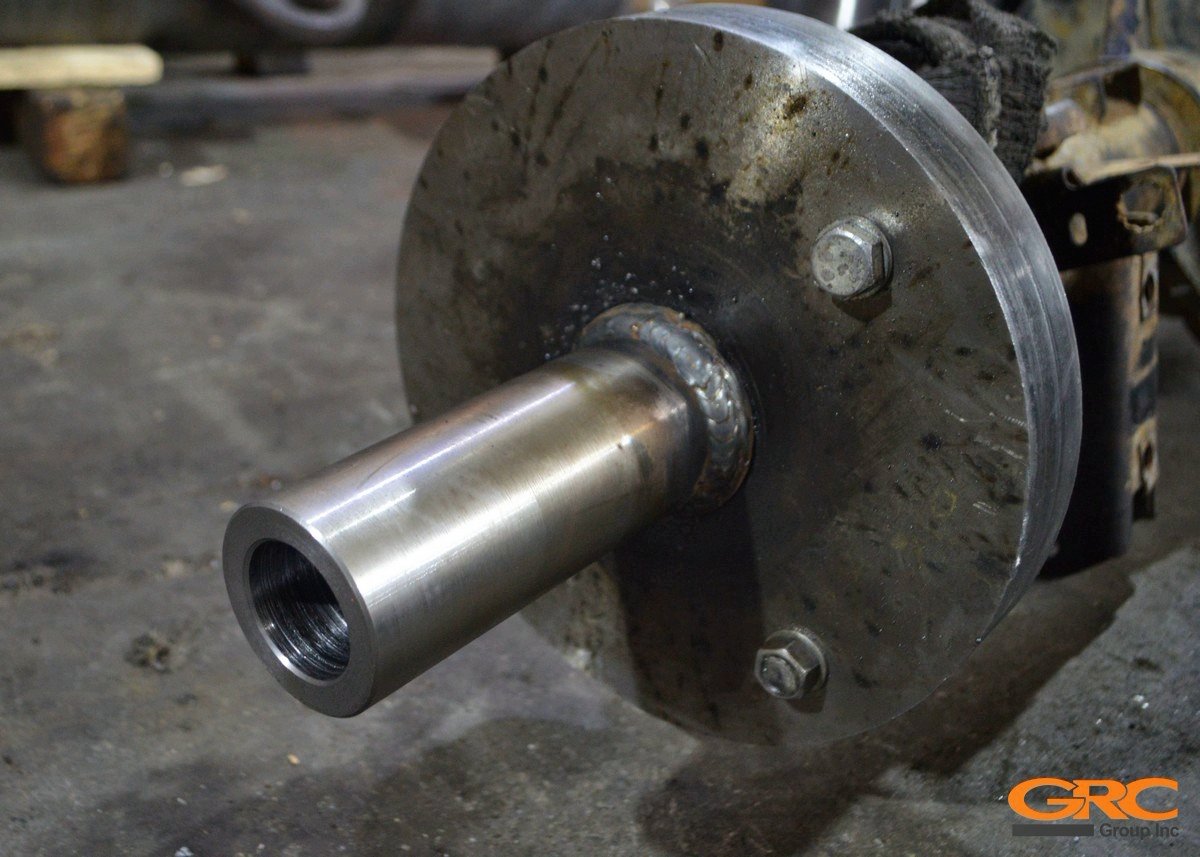

- Запрессовали вставки с применением жидкого азота и приварили.

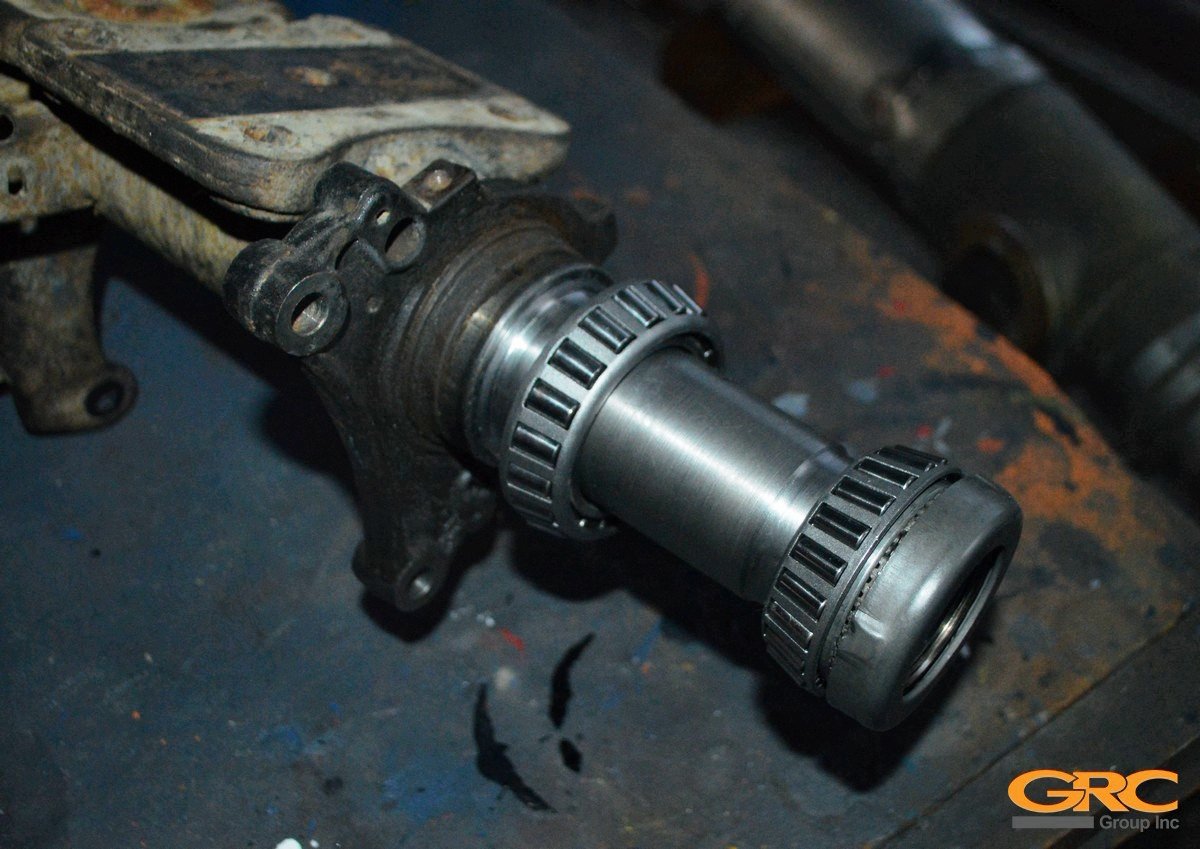

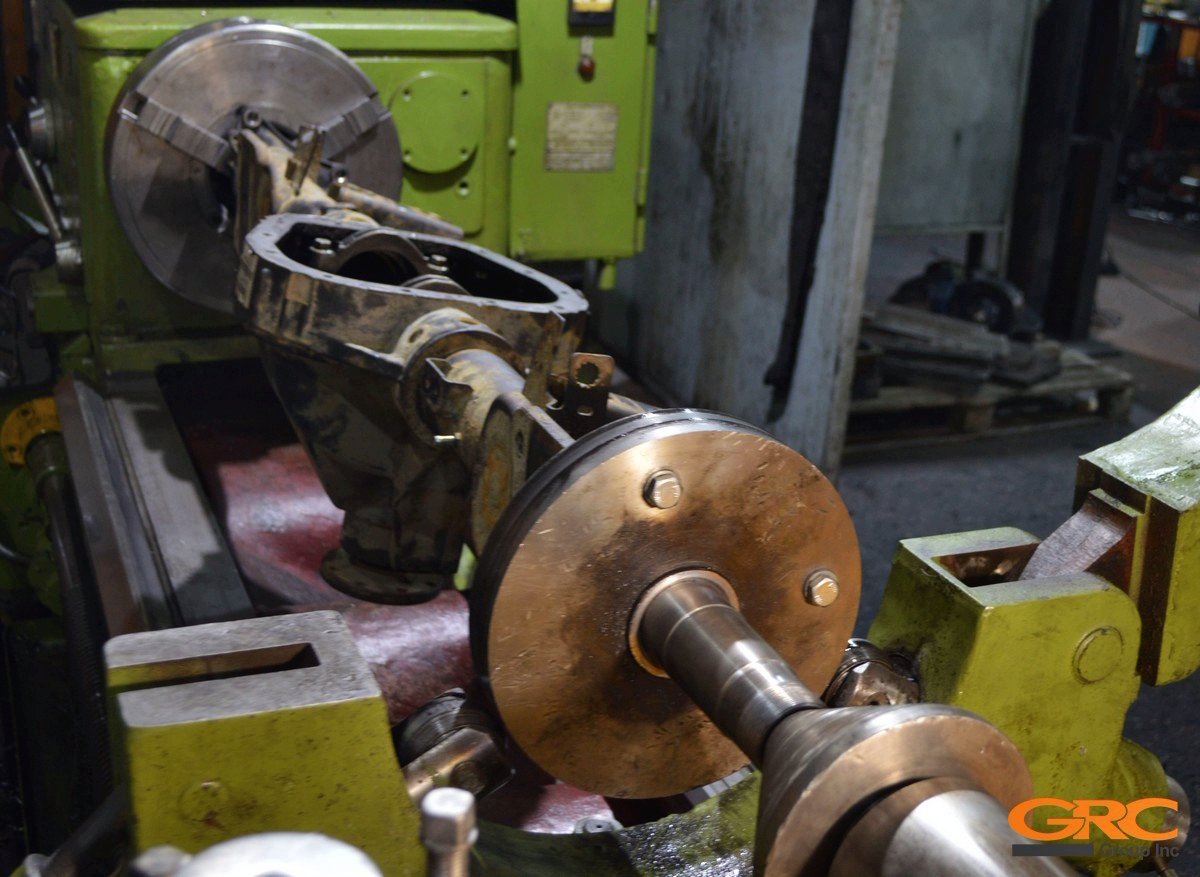

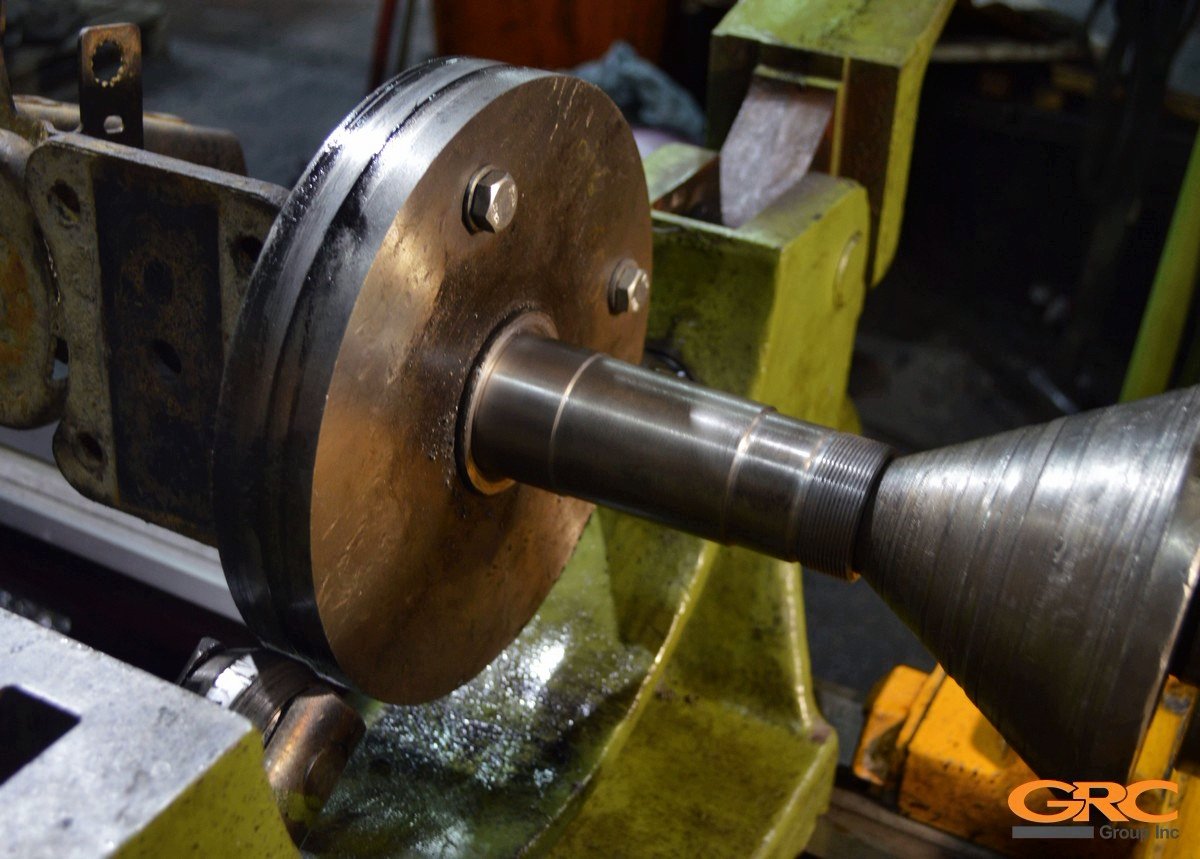

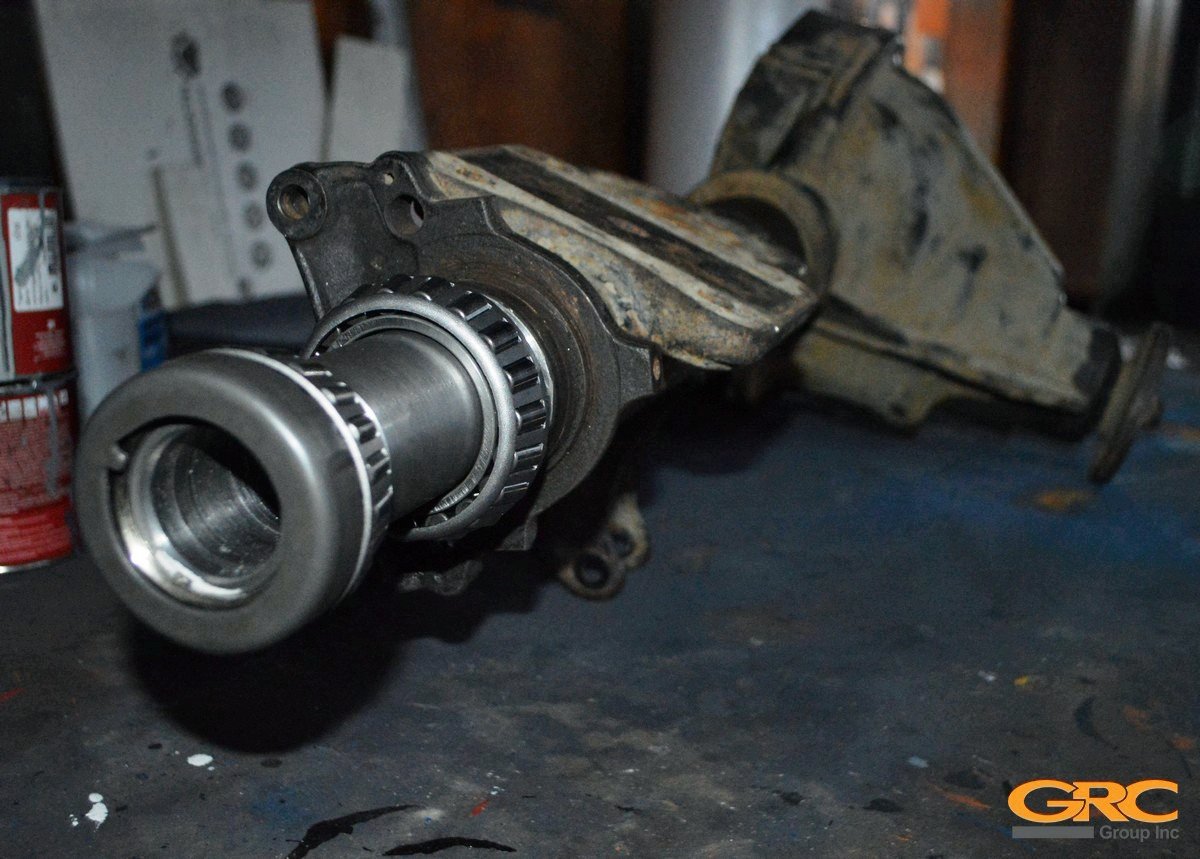

- Обработали посадки до заводских диаметров, нарезали резьбу.

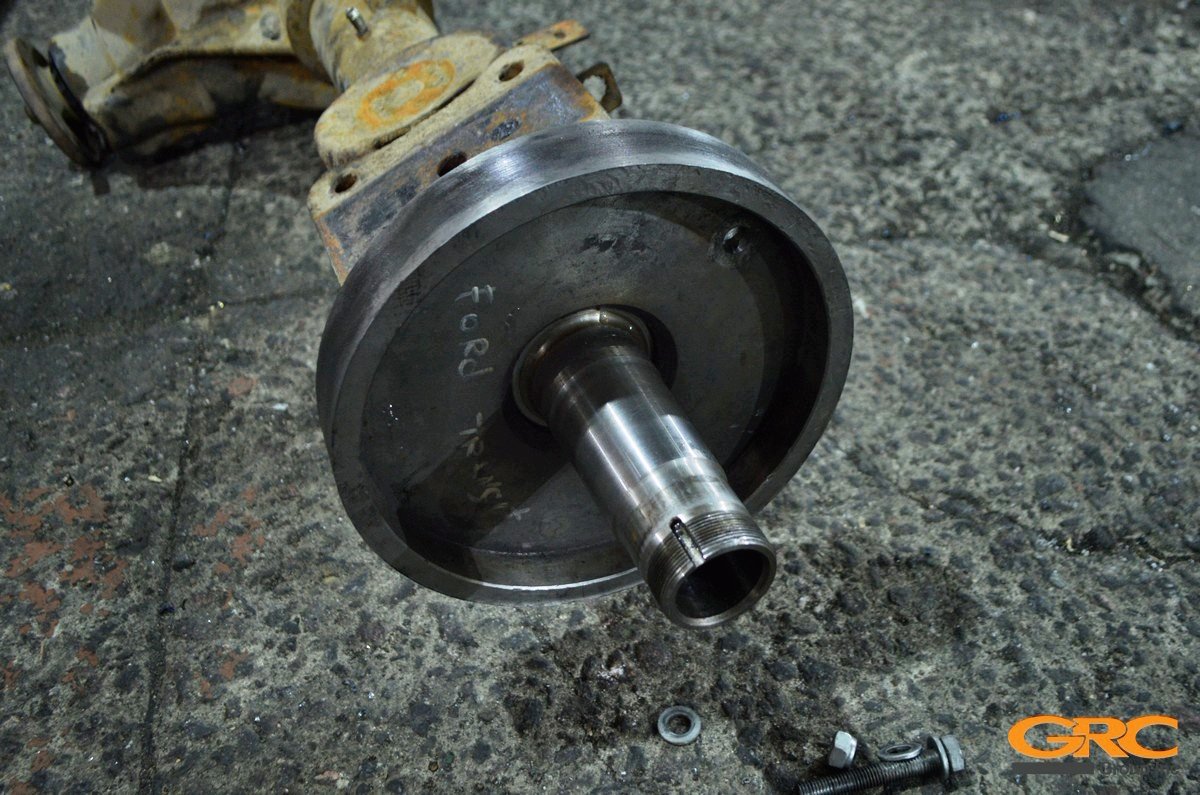

- Выполнили шпоночные пазы на координатно-расточном станке.

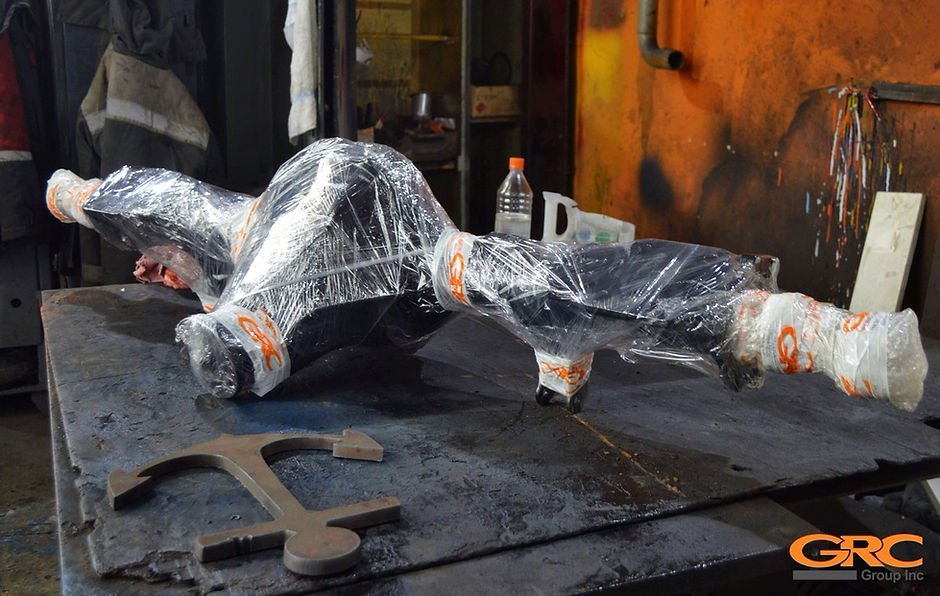

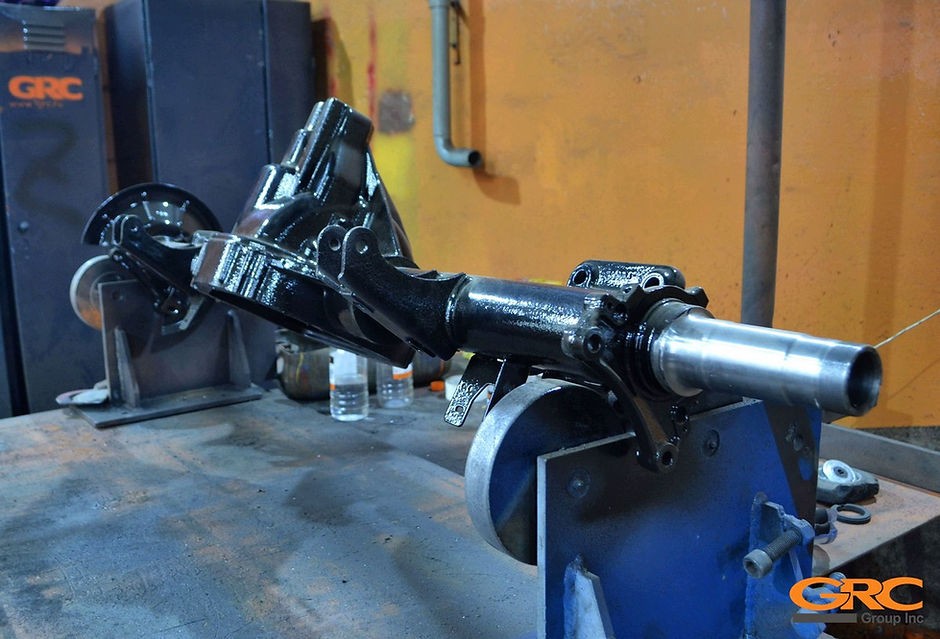

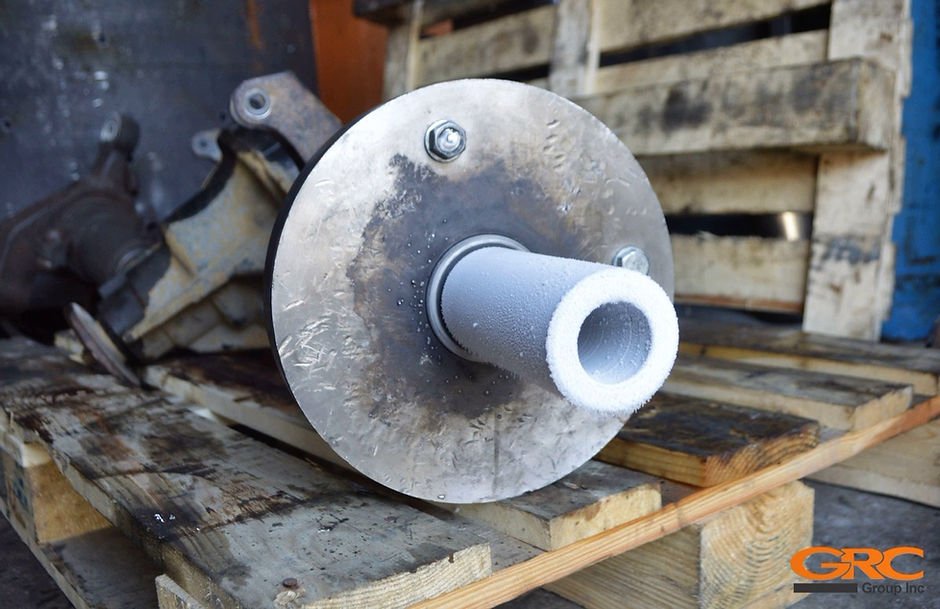

- Провели контроль, покрасили и отгрузили узел.
Результат

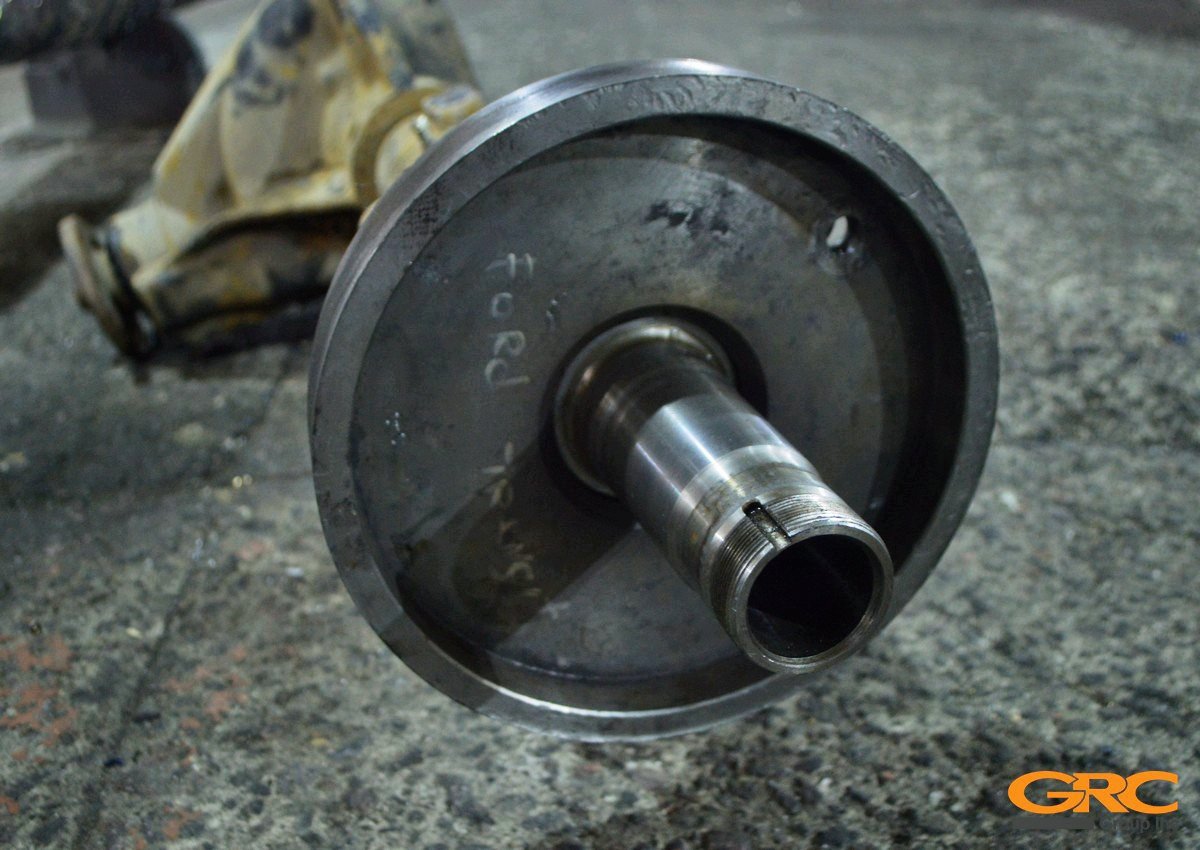

Восстановили обе стороны картера. Новые цапфы получили посадочные поверхности, резьбу и шпоночные пазы.
