Пример выполненной работы
Замена цапфы поворотного кулака БПВ (BPW)
Сохранили поворотный кулак BPW, заменив изношенную цапфу. Новую ось изготовили по конструкторским размерам и установили термическим методом.

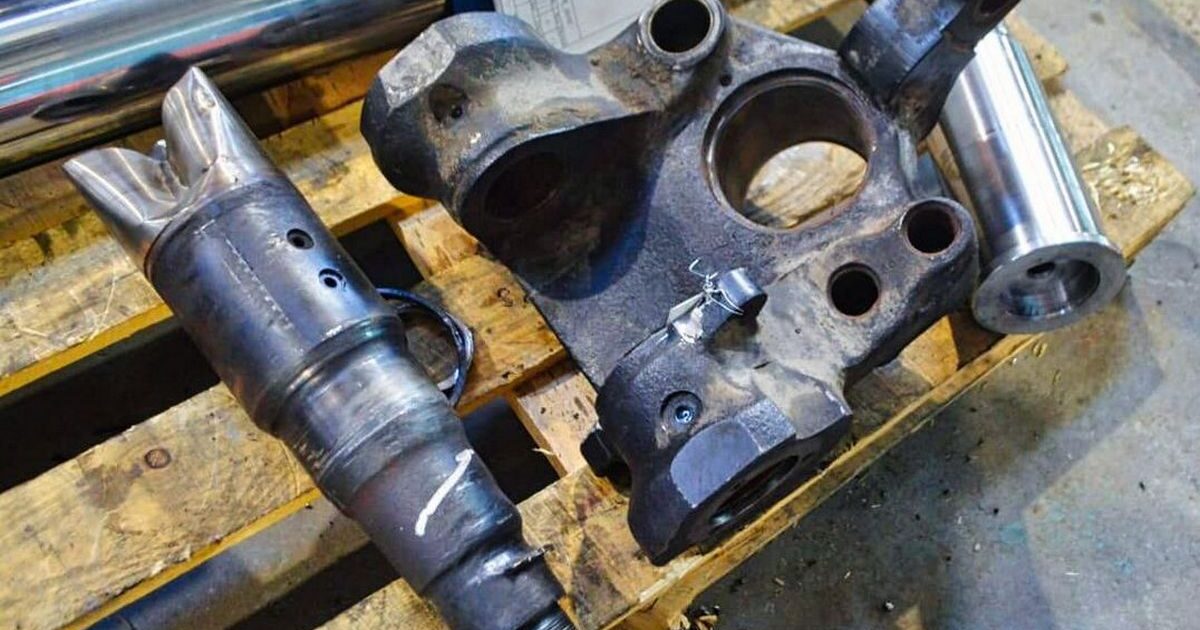

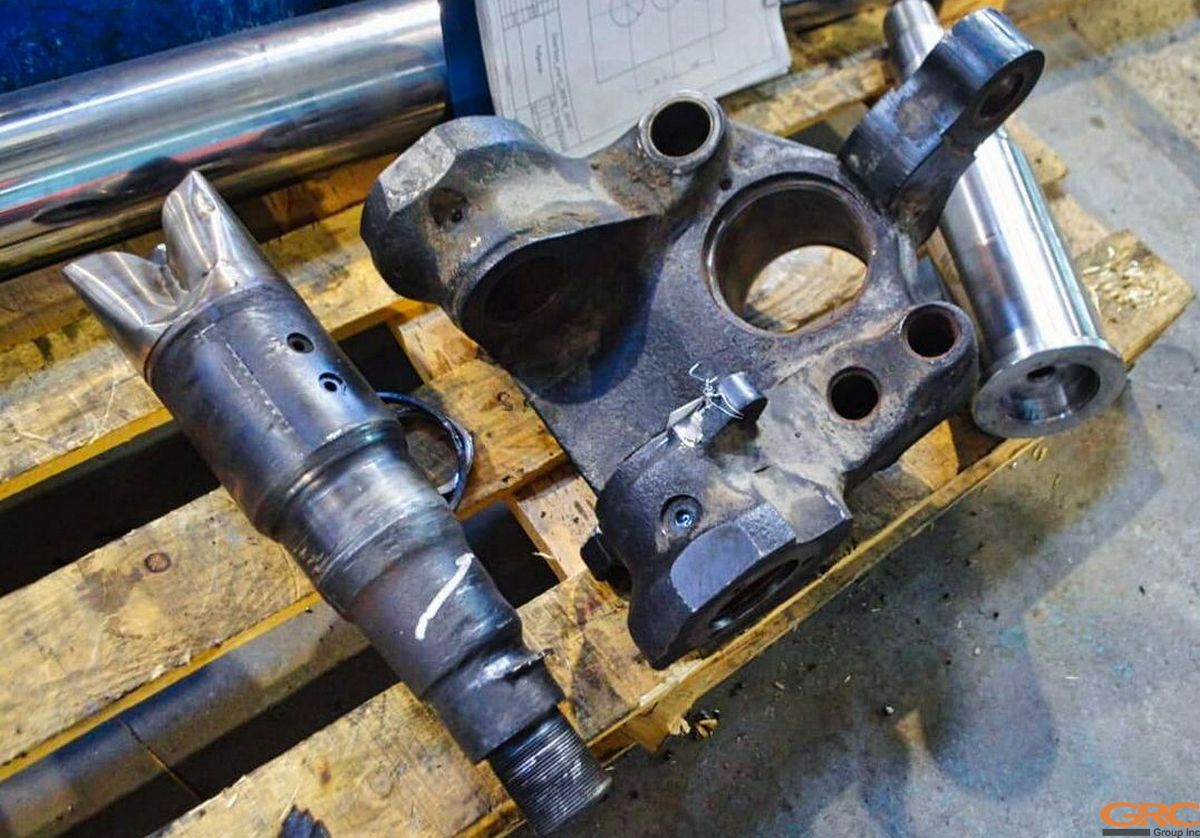

Что поступило в ремонт

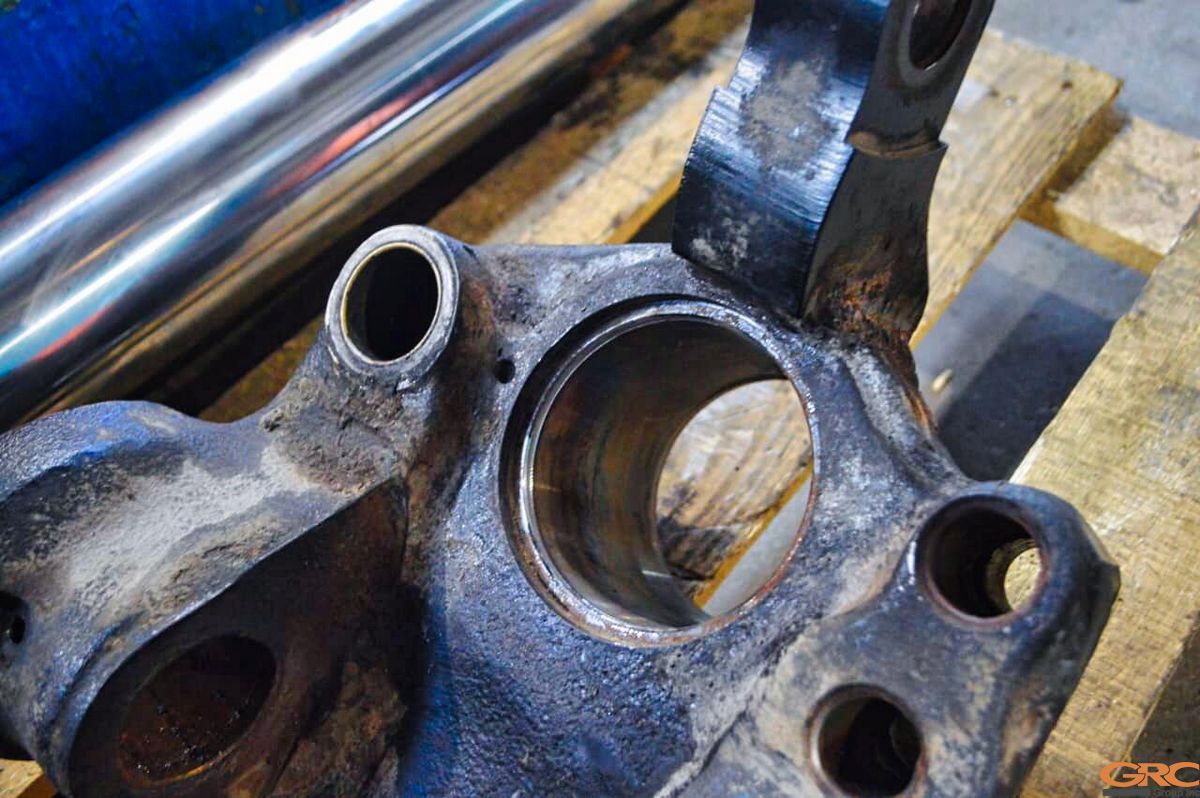

Цапфа служит опорой ступичного узла. Неравномерный износ и деформация её рабочих поверхностей потребовали замены концевого участка.
Что сделали

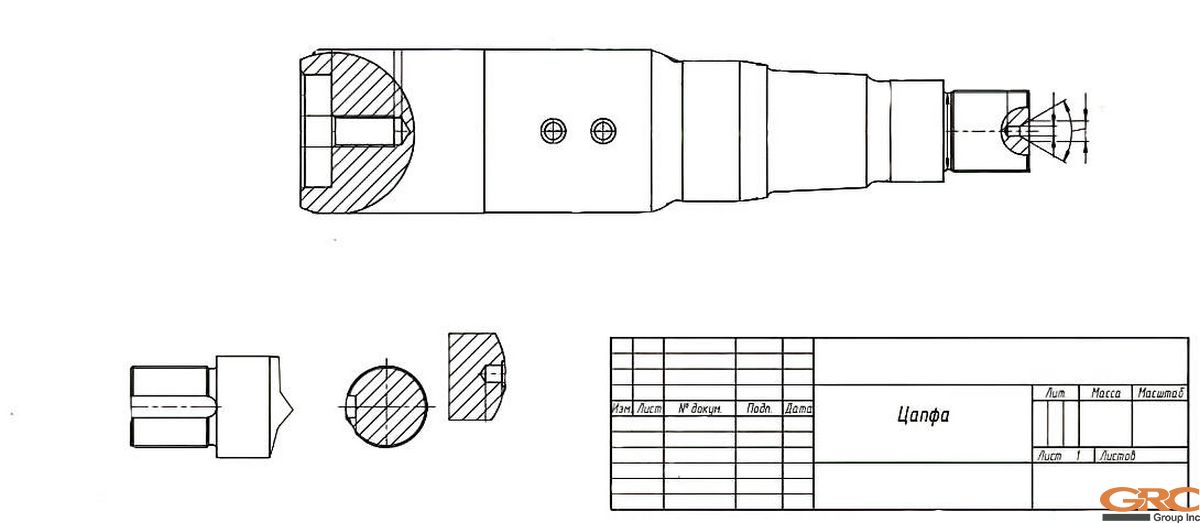

- Проработали конструкторские данные и технологию.
- Обработали посадочное место на токарном станке.

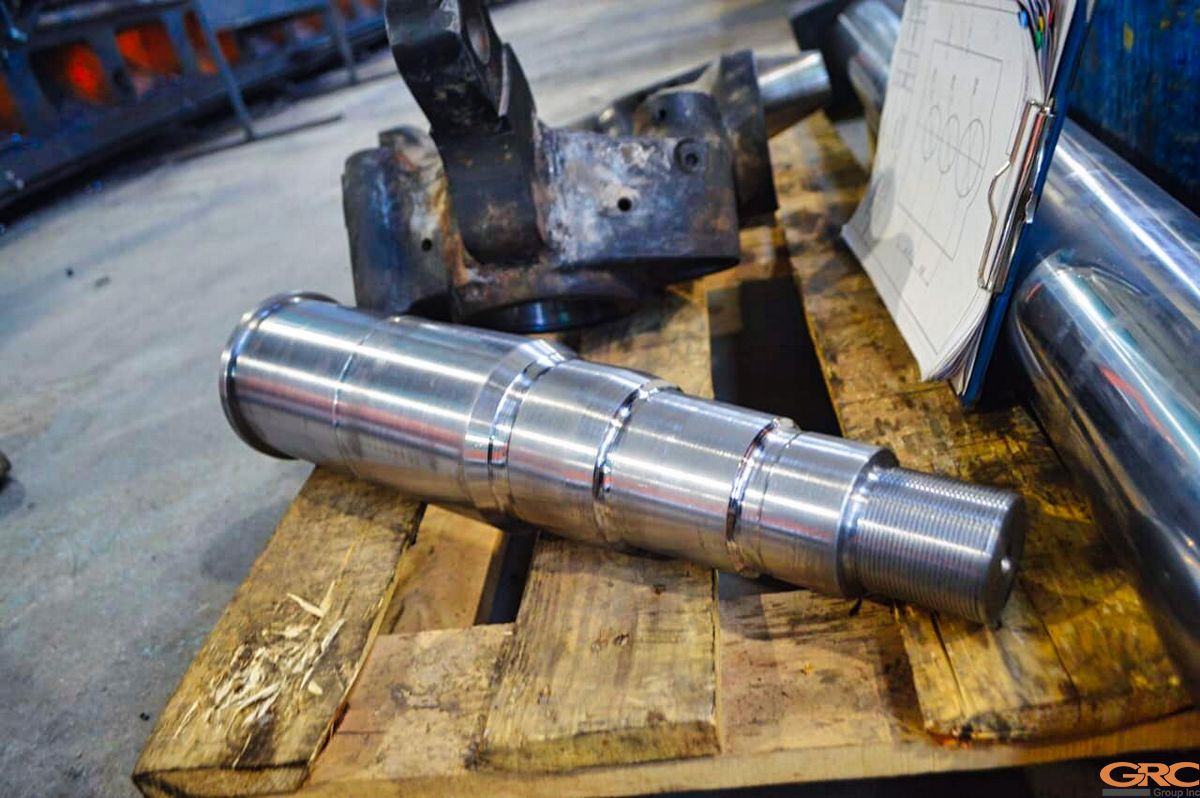

- Изготовили новую цапфу.
- Выполнили термическую запрессовку.
- Обработали шпоночные пазы и два отверстия.
- Провели малярные работы и выходной контроль.
Результат

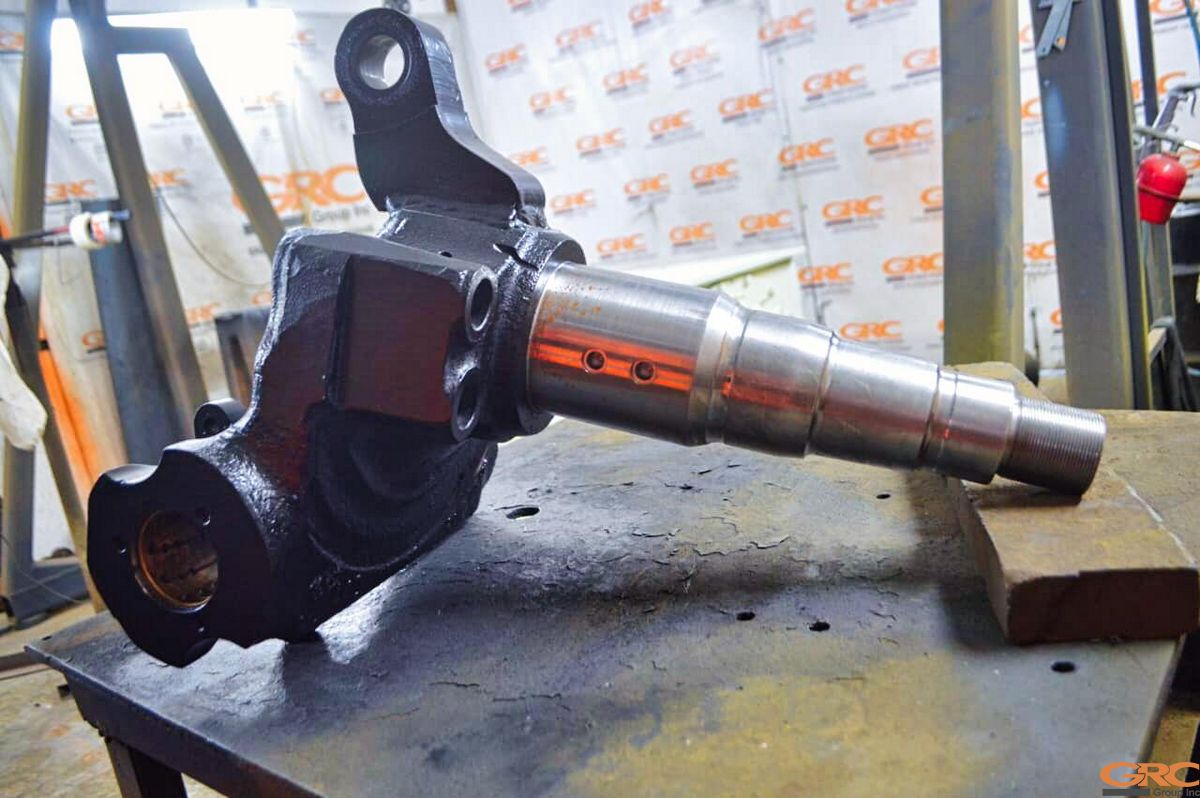

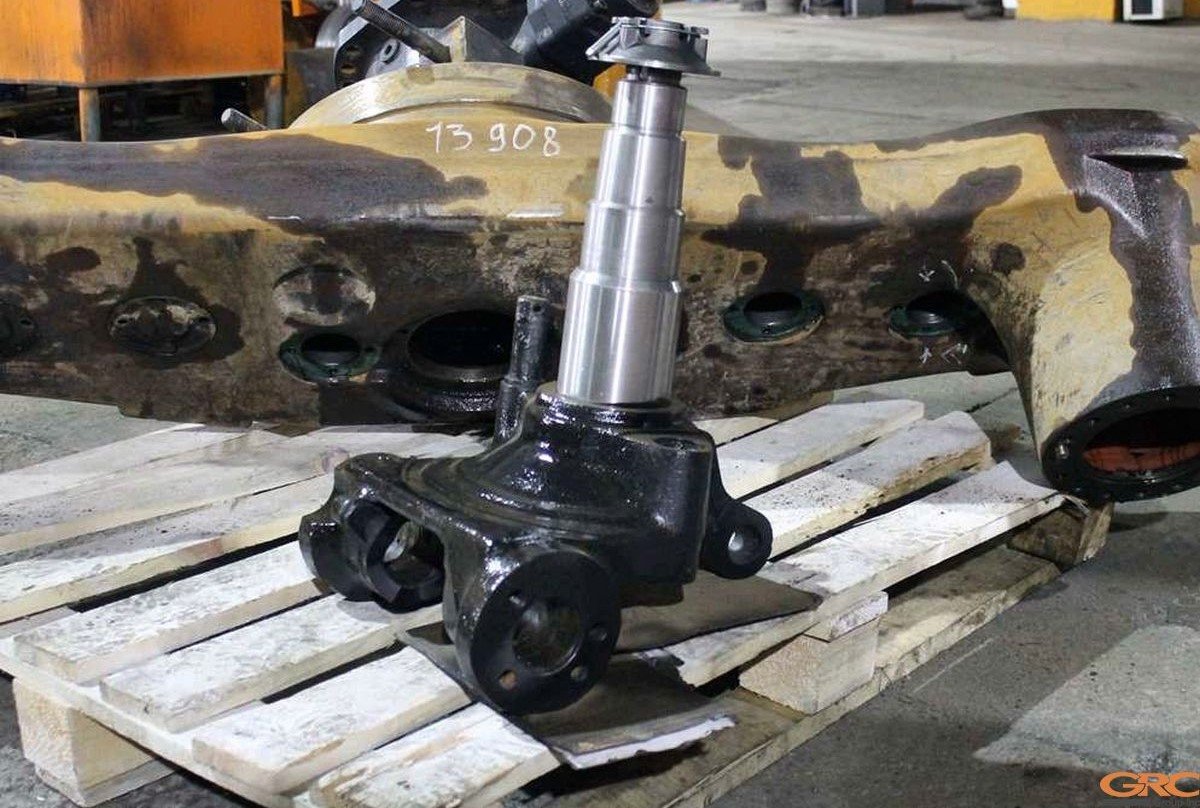

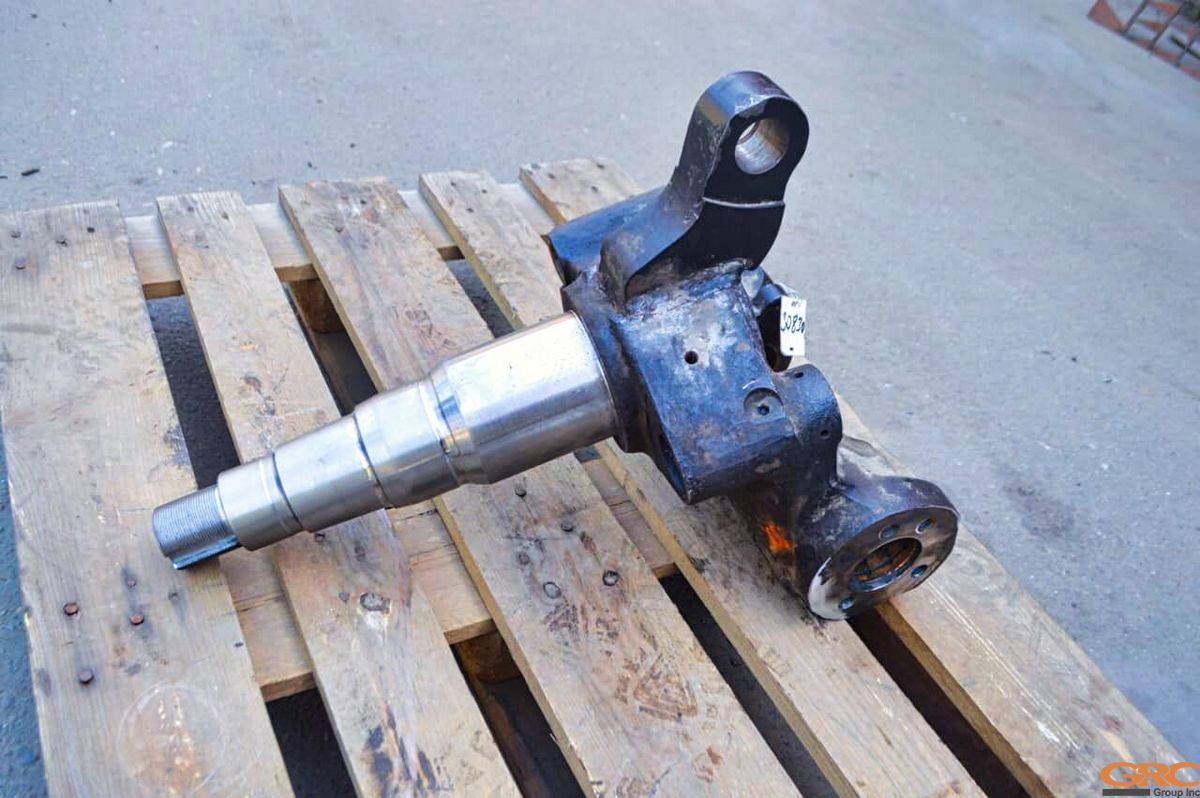

Повреждённую цапфу заменили новой, сохранив основную часть поворотного кулака. На ремонтной детали выполнили предусмотренные конструкцией пазы и отверстия.
