Пример выполненной работы
Изготовление балансира инлоудера
Неисправный балансир использовали как образец для изготовления нового. Работу выполнили от разработки чертежей до сборки конструкции с осями и тормозными элементами.

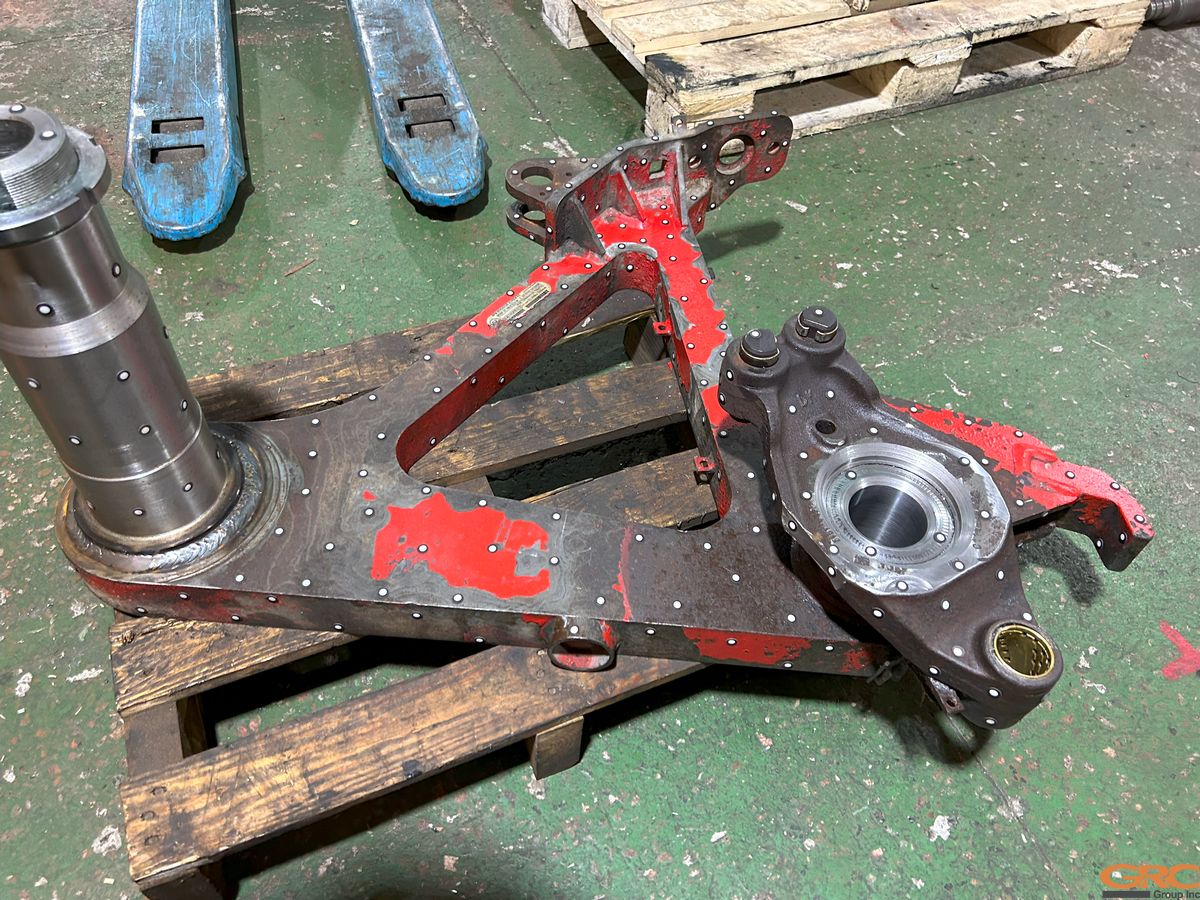

Что поступило в ремонт
Исходный узел был непригоден к эксплуатации. Требовалось воспроизвести его конструкцию, посадочные места и крепления.
Что сделали
- Подготовили конструкторскую документацию.

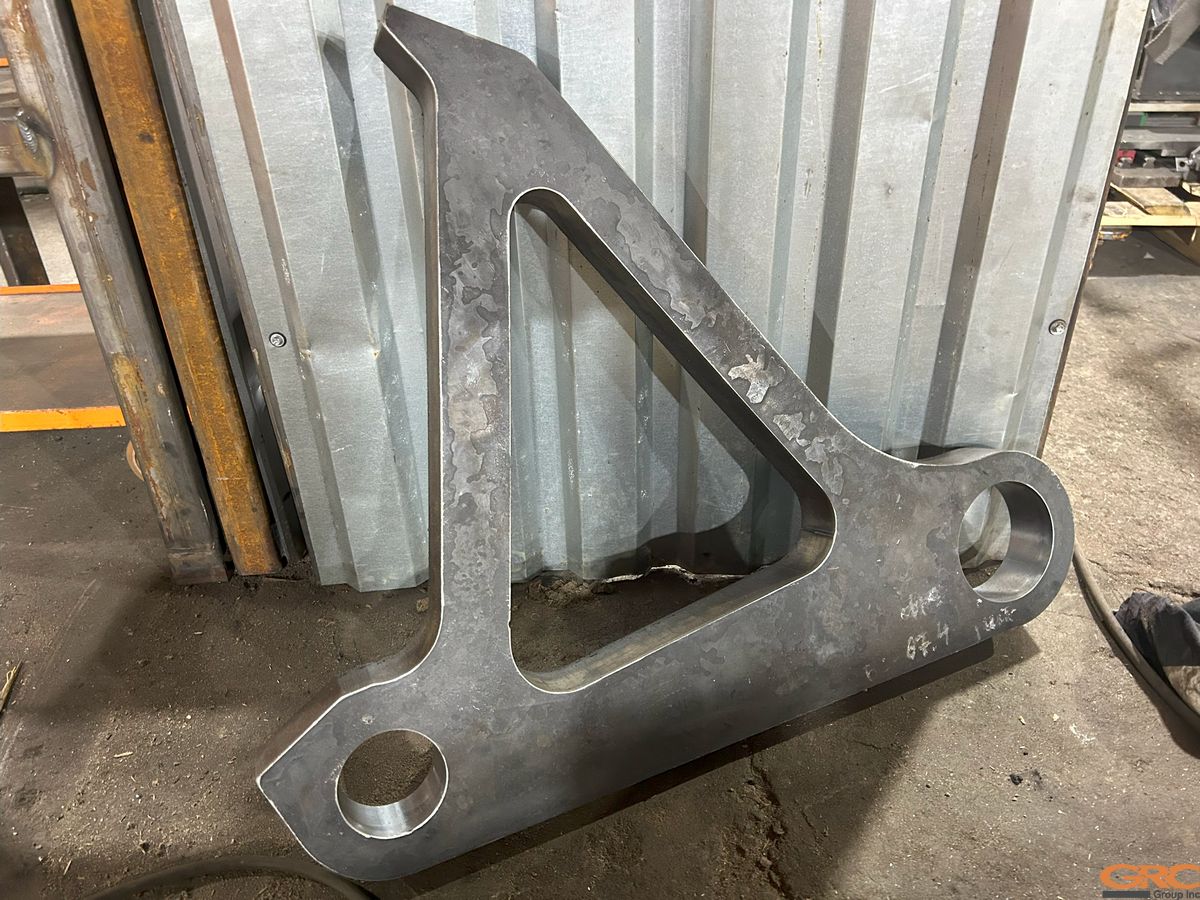

- Раскроили элементы рамы плазмой, согнули пластину тормозного узла.
- Изготовили оси, шпоночные пазы и суппорт тормозной колодки.

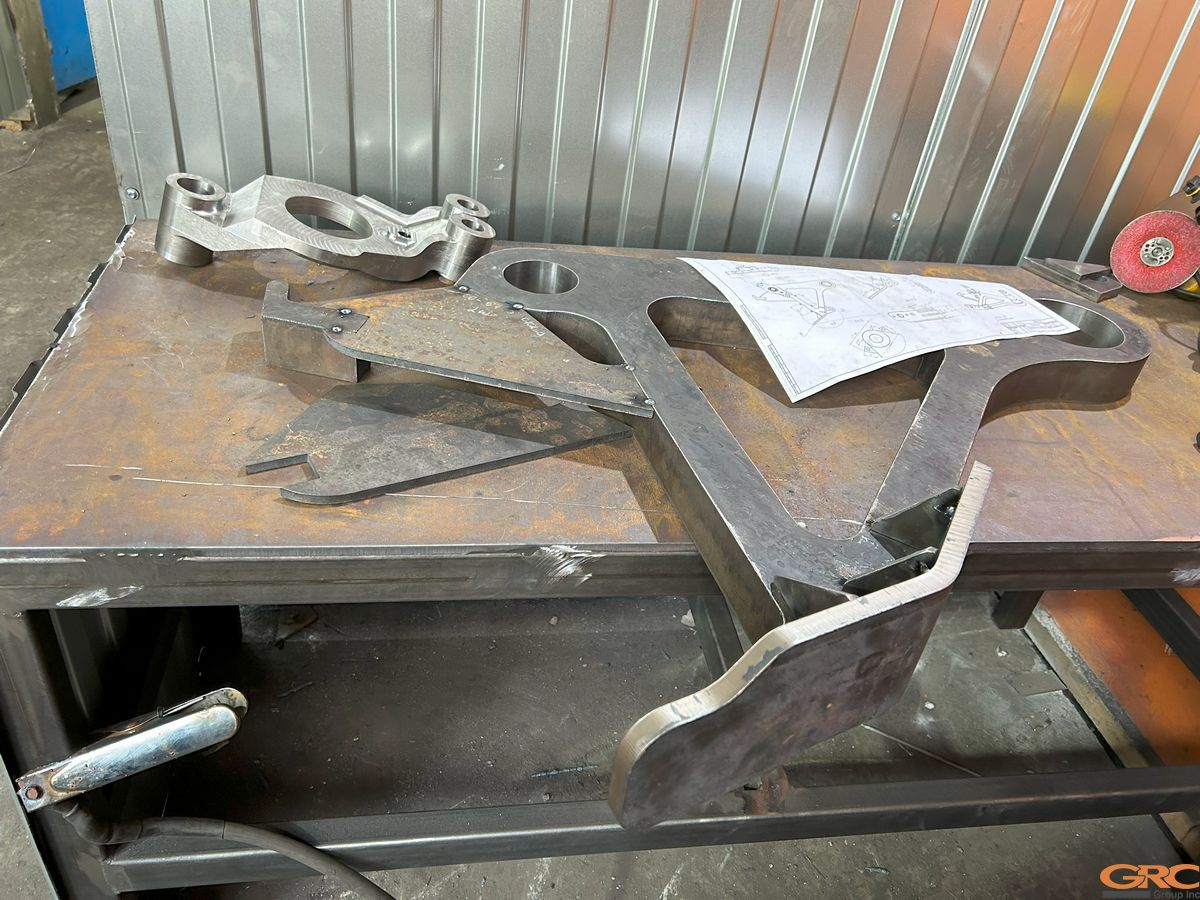

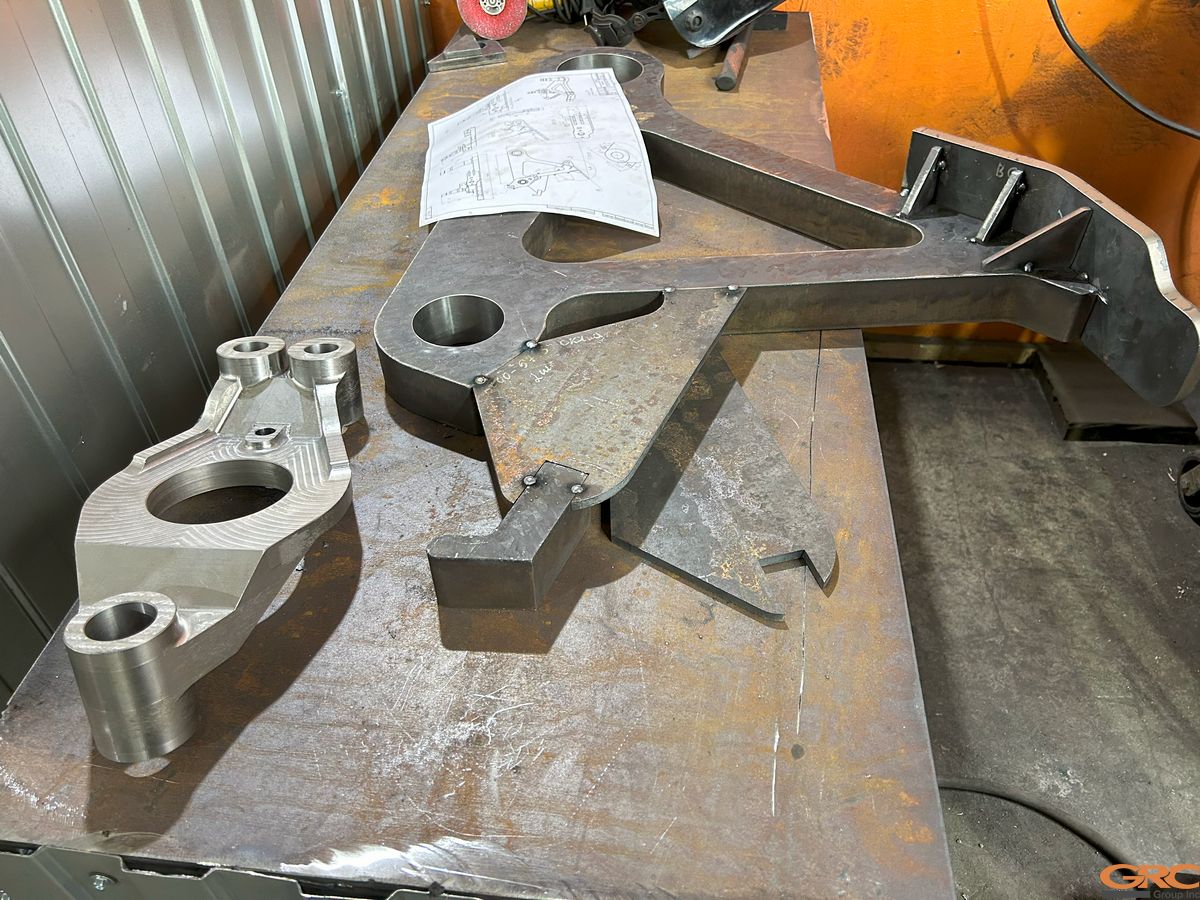

- Собрали конструкцию, выполнили крепёжные отверстия.

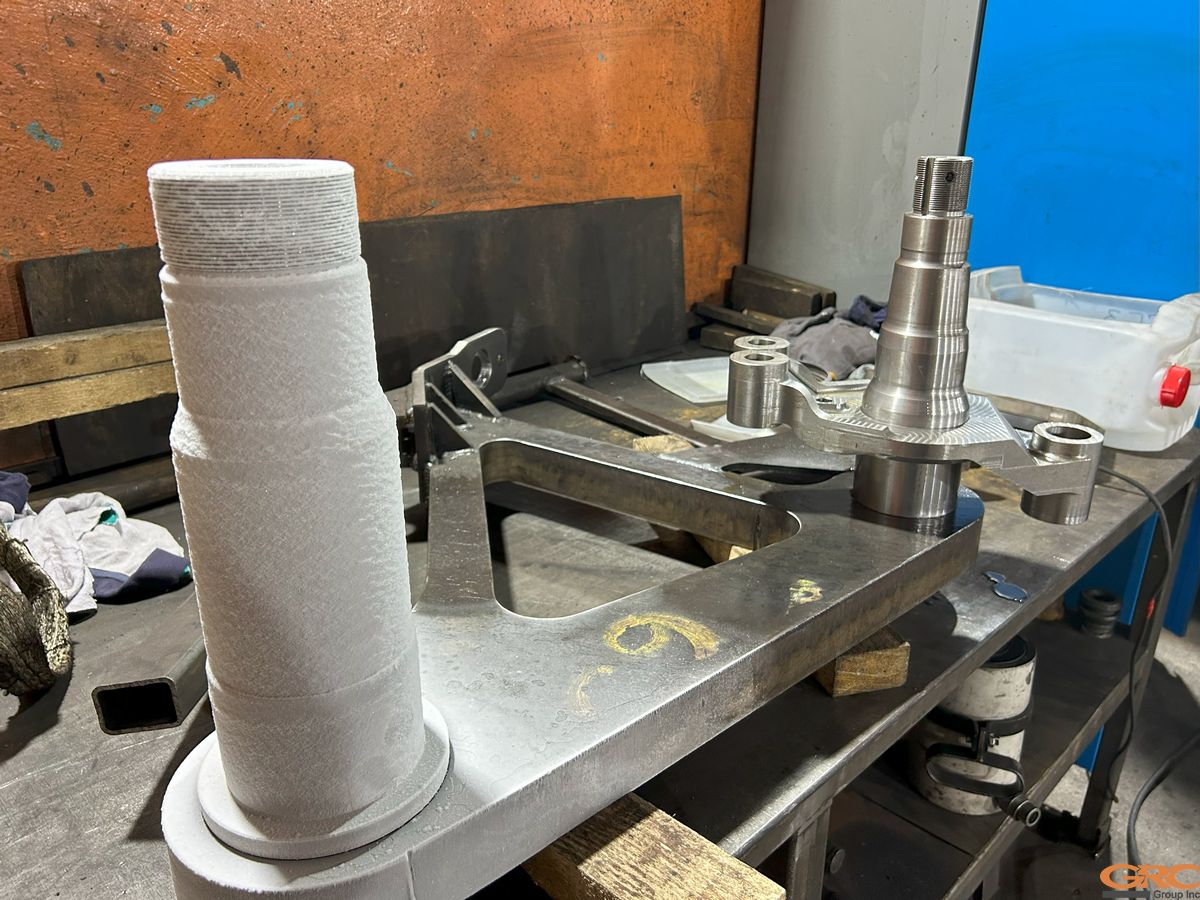

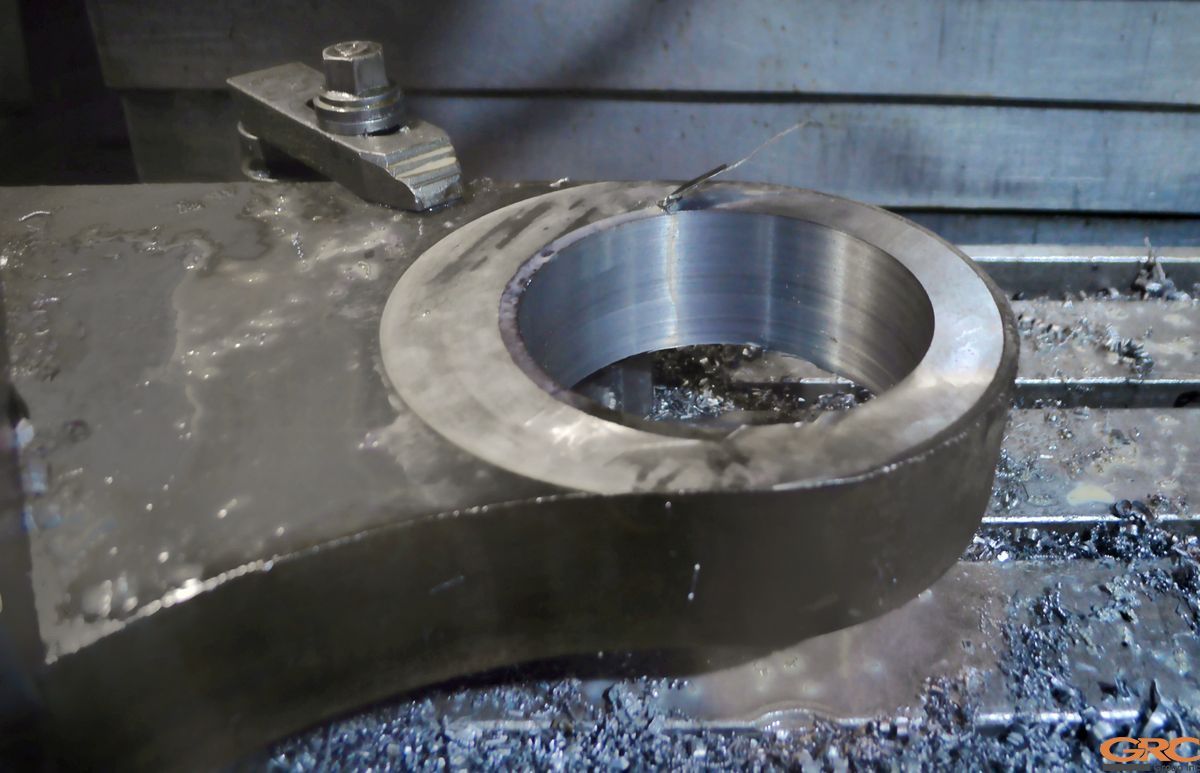

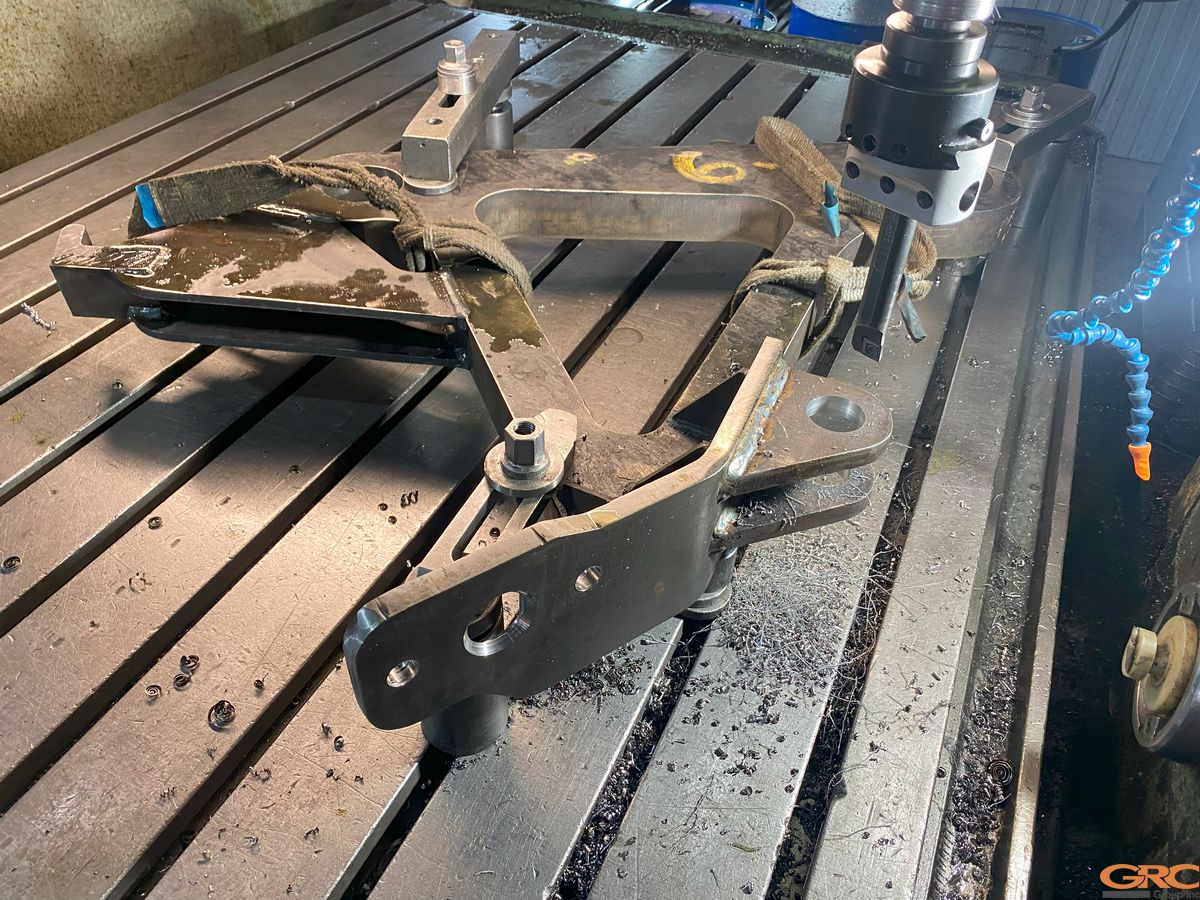

- Расточили посадки, запрессовали цапфы термическим методом и приварили.
- Обработали отверстия тормозного вала и пальцев.
- Изготовили и установили два пальца, выполнили резьбовые отверстия.
- Провели контроль и покраску.
Результат

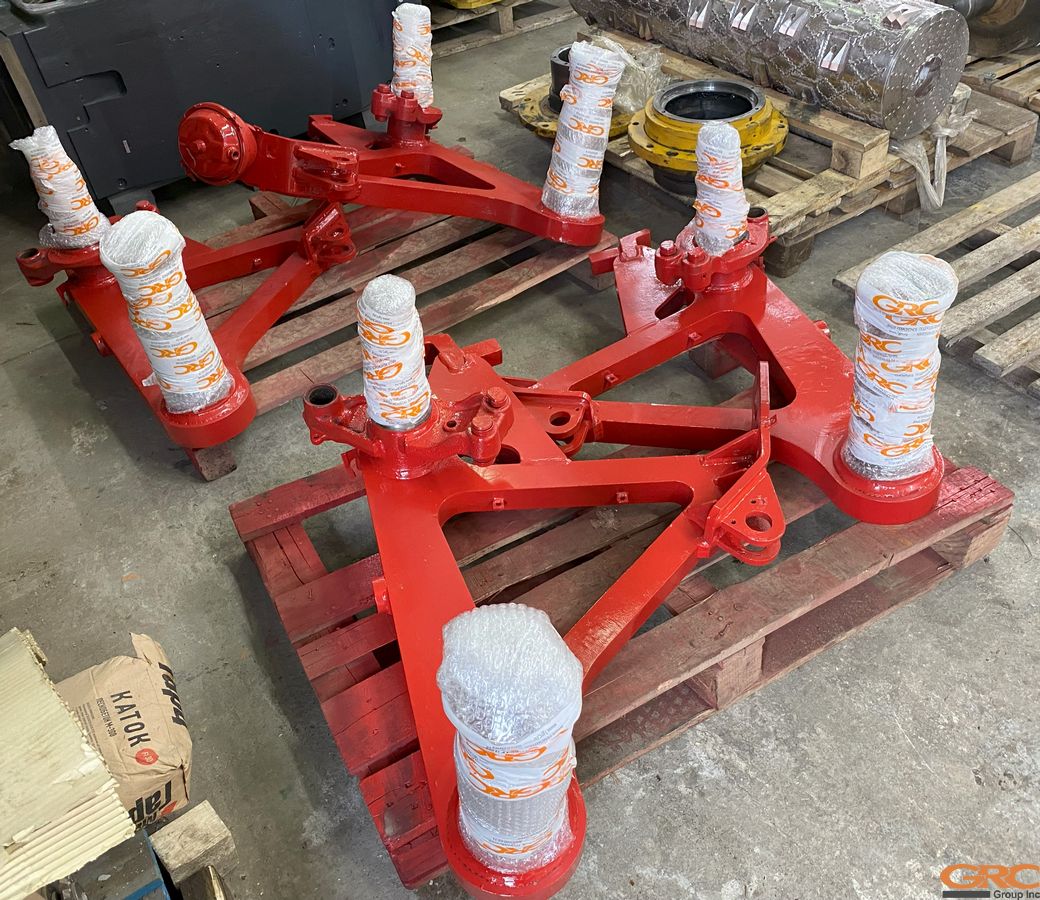

Изготовили новый балансир по образцу. Подготовили посадки, крепления и элементы тормозного механизма.
