Восстановление двух посадочных отверстий в основании КМУ
При замене втулки в опоре колонны КМУ важно проверить состояние самого корпуса. Изношенная посадка не обеспечит необходимой фиксации новой детали. В этом заказе восстановление потребовалось двум отверстиям — под втулку и под подшипник.
Что поступило в ремонт

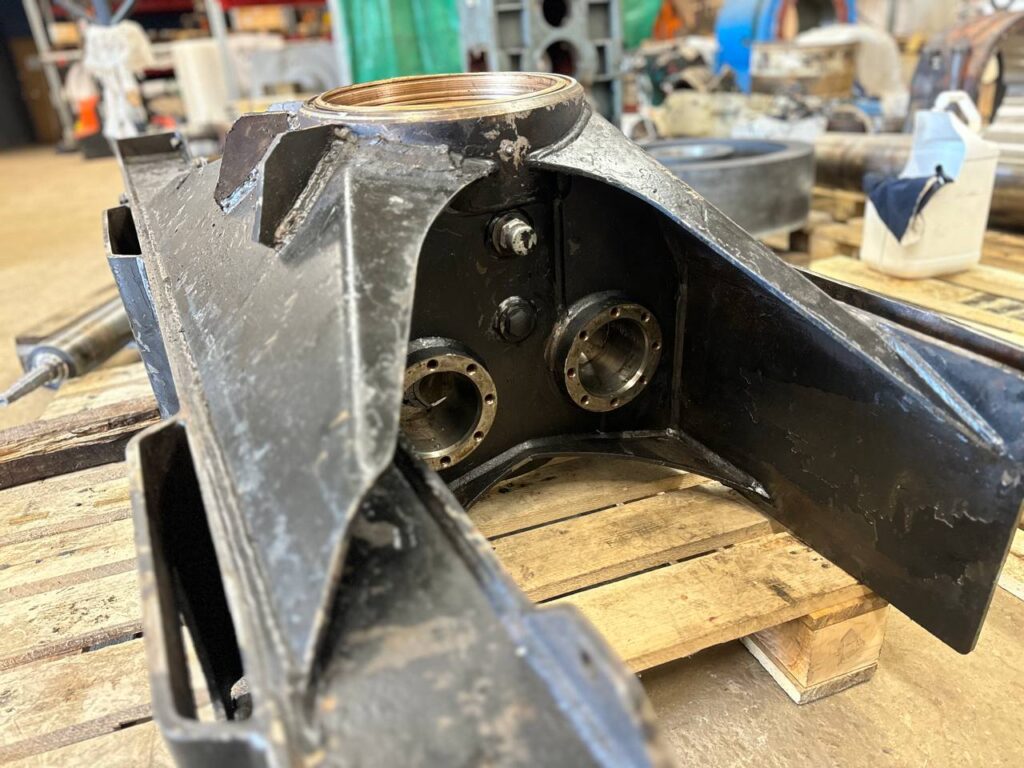

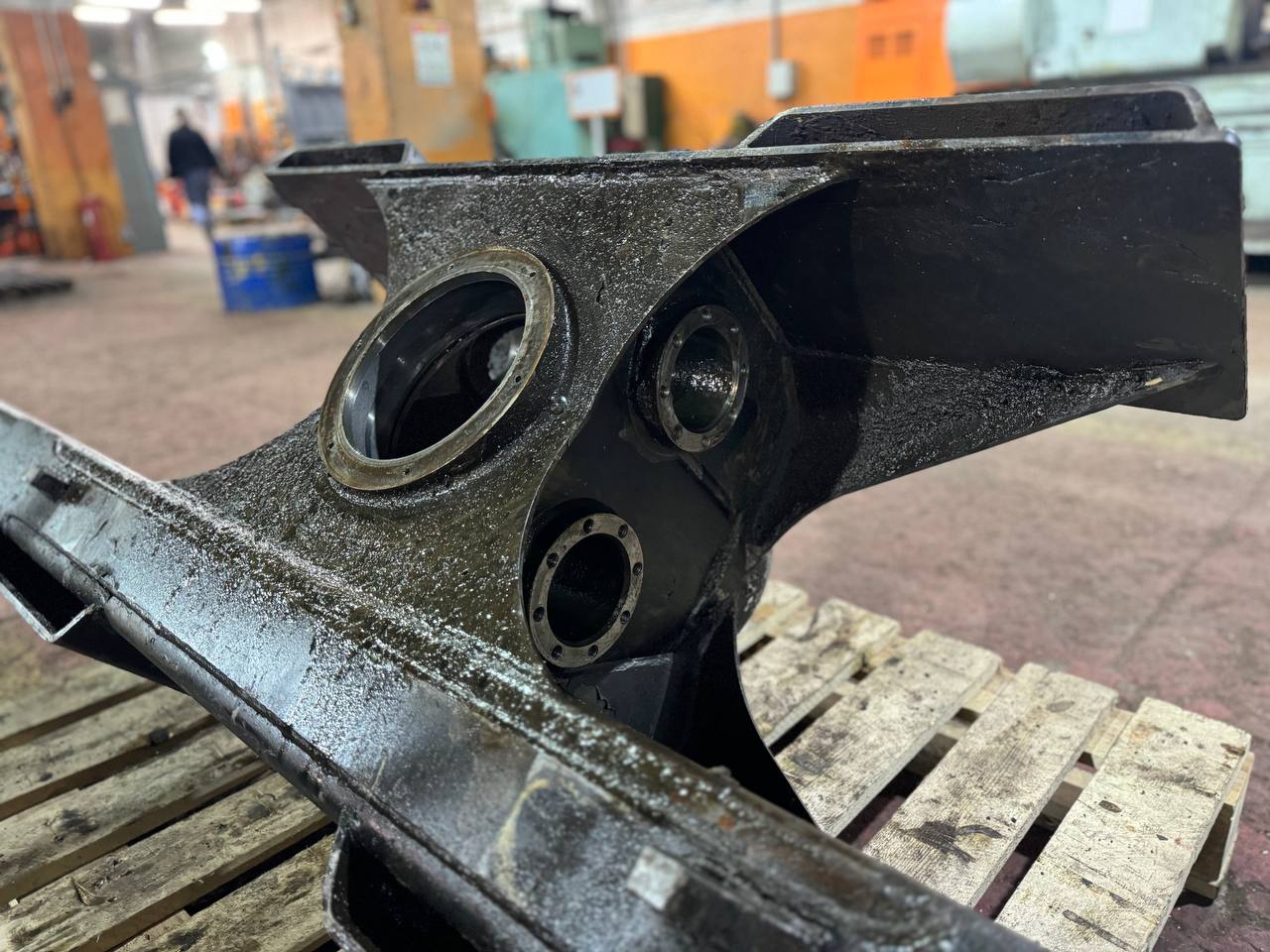

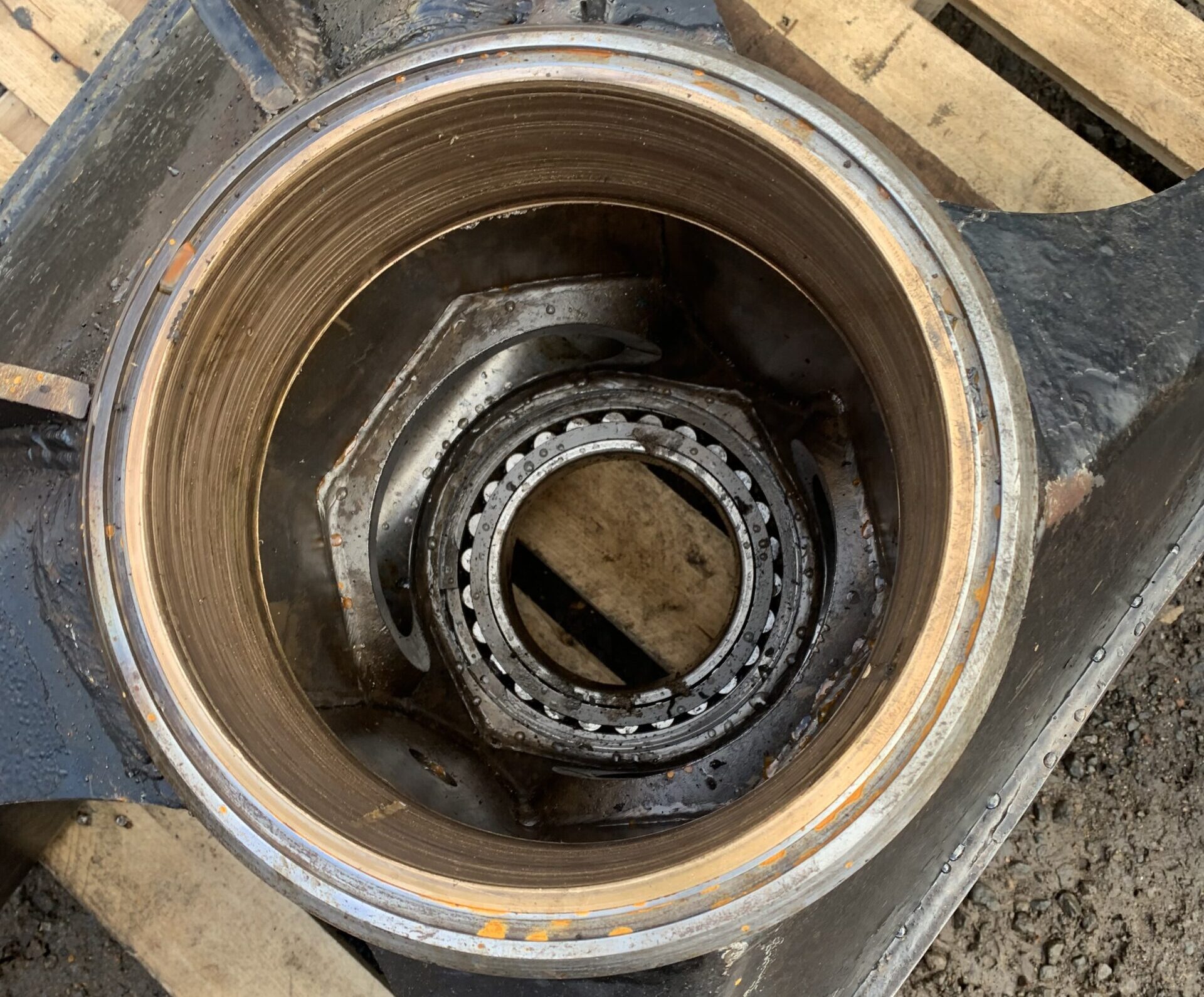

На наше стационарное производство поступила станина крано-манипуляторной установки — КМУ. Такое оборудование используют для подъёма и перемещения грузов. Основание служит опорой поворотной колонны, поэтому состояние его посадочных поверхностей влияет на работу всего соединения. Осмотр конструктора показал, что два отверстия нуждаются в восстановлении.
Что сделали

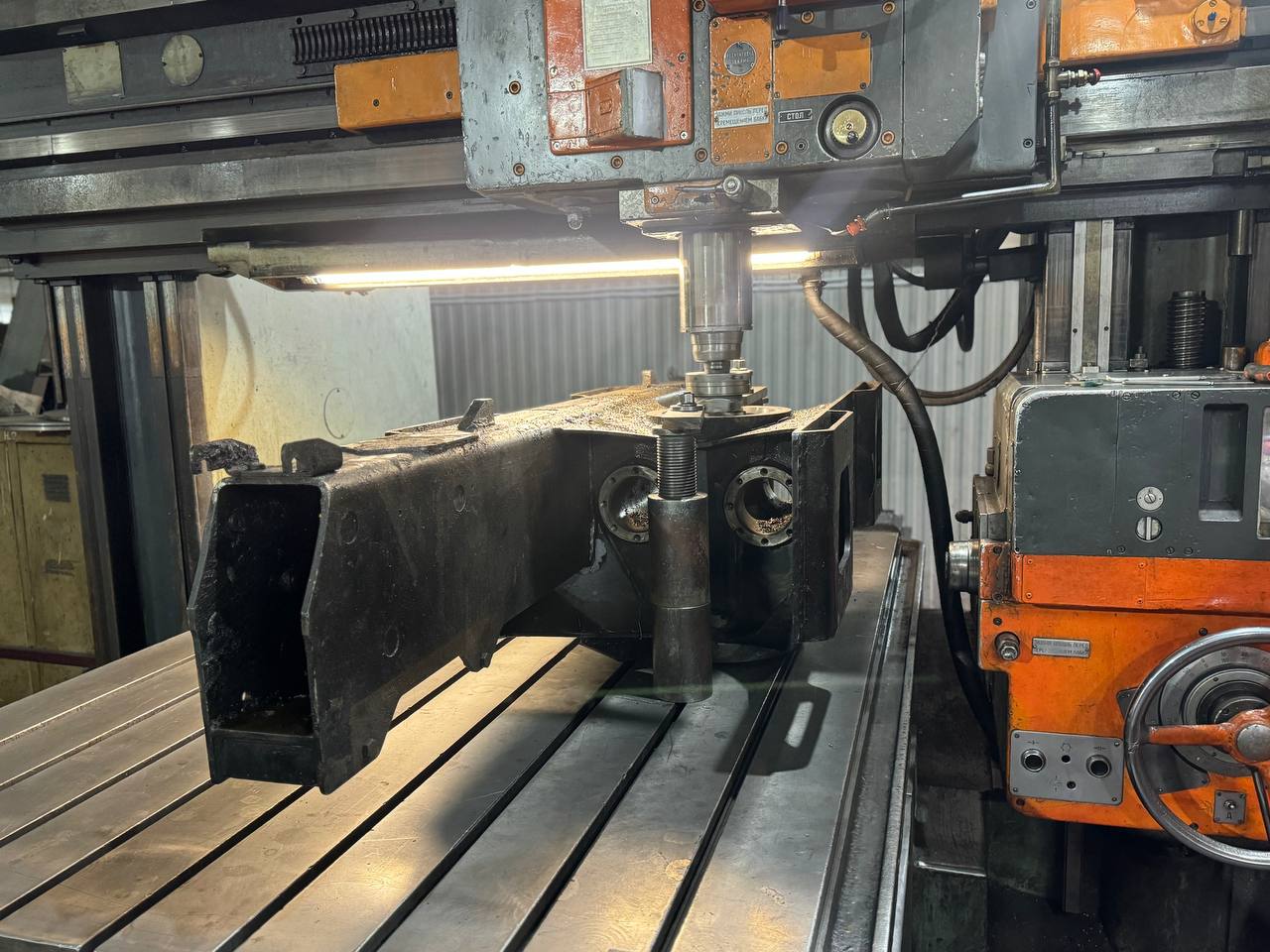

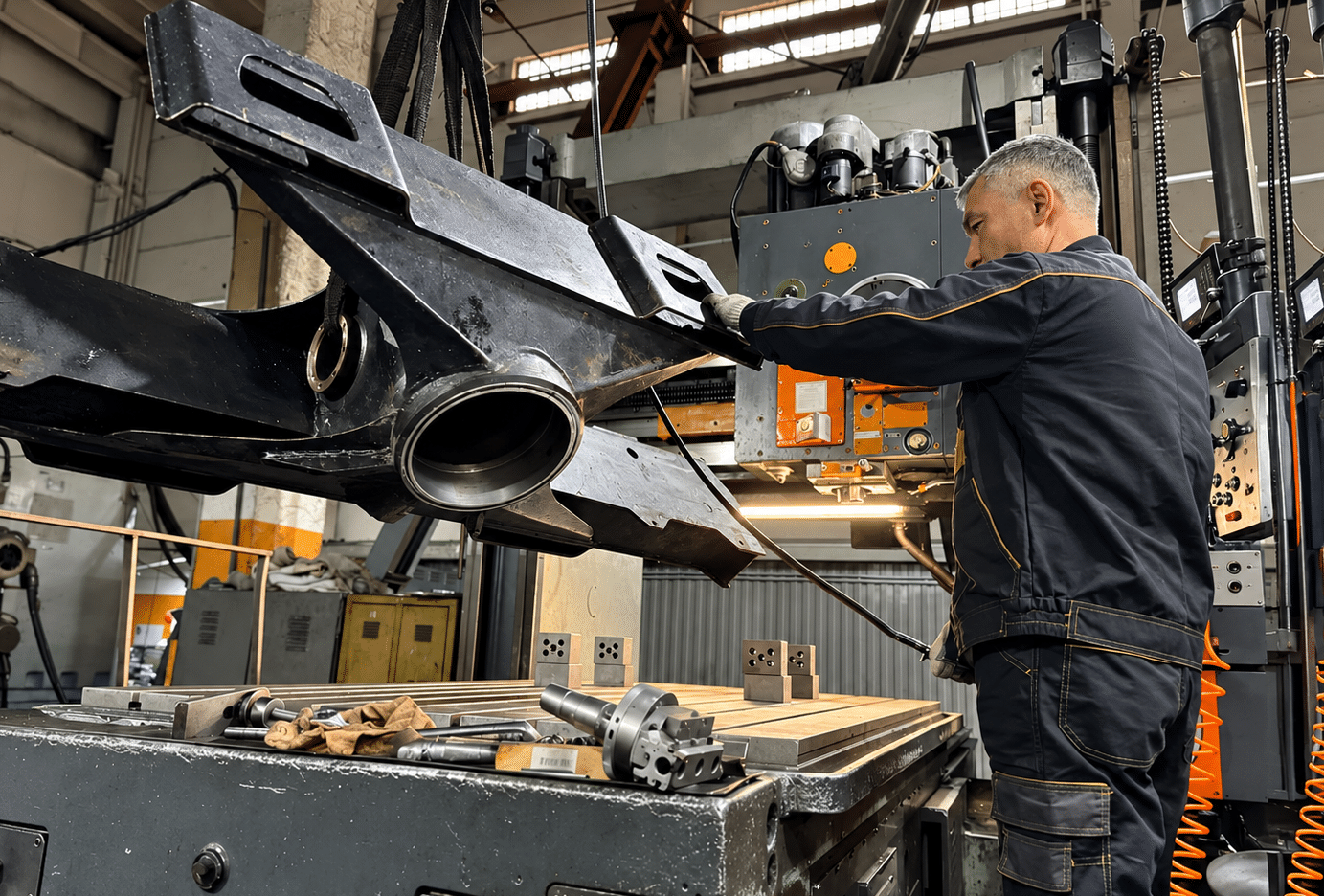

Удалили старую втулку и сняли подшипник. На координатно-расточном станке подготовили базовые поверхности и расточили изношенные отверстия под наплавку.

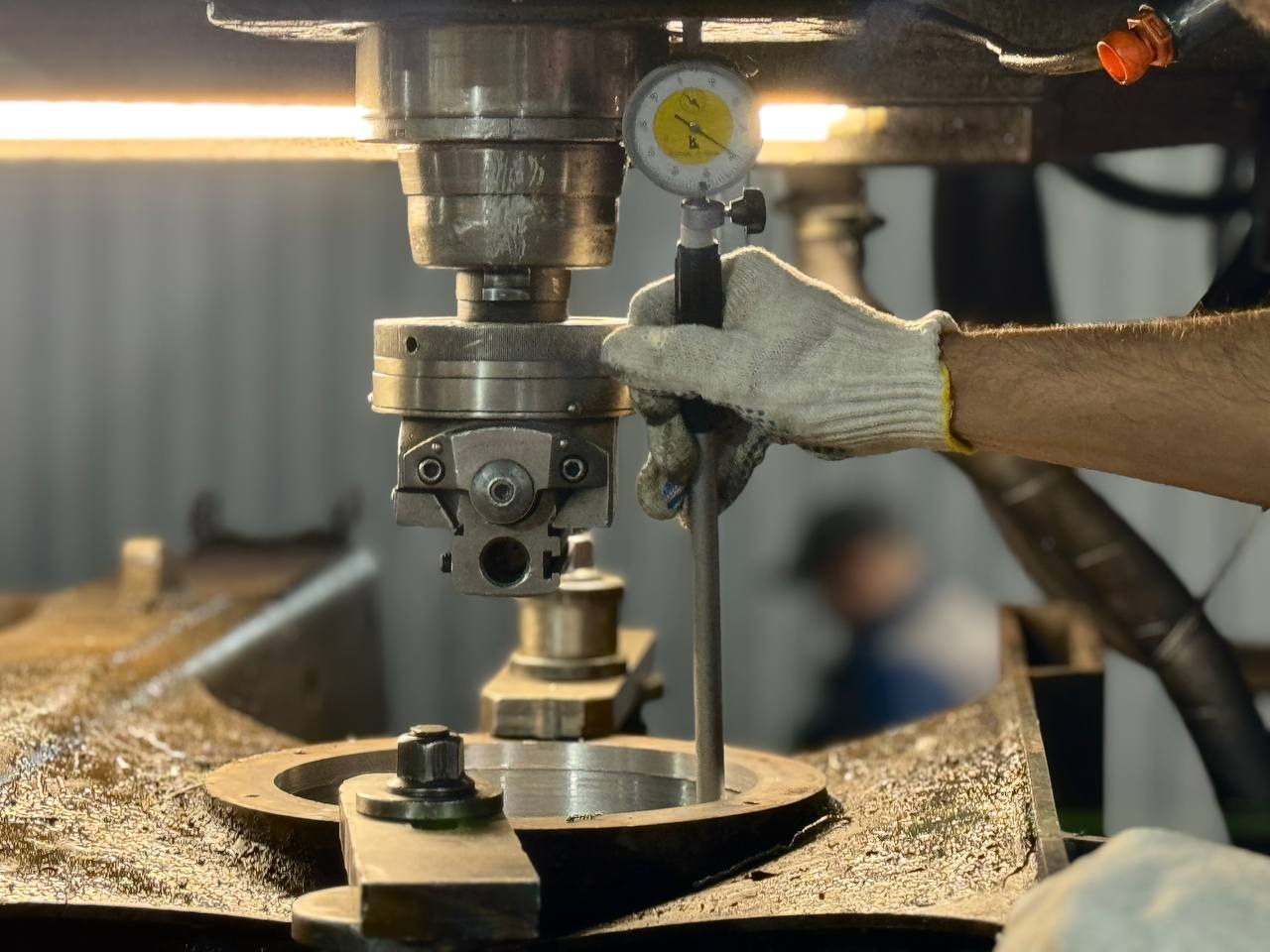

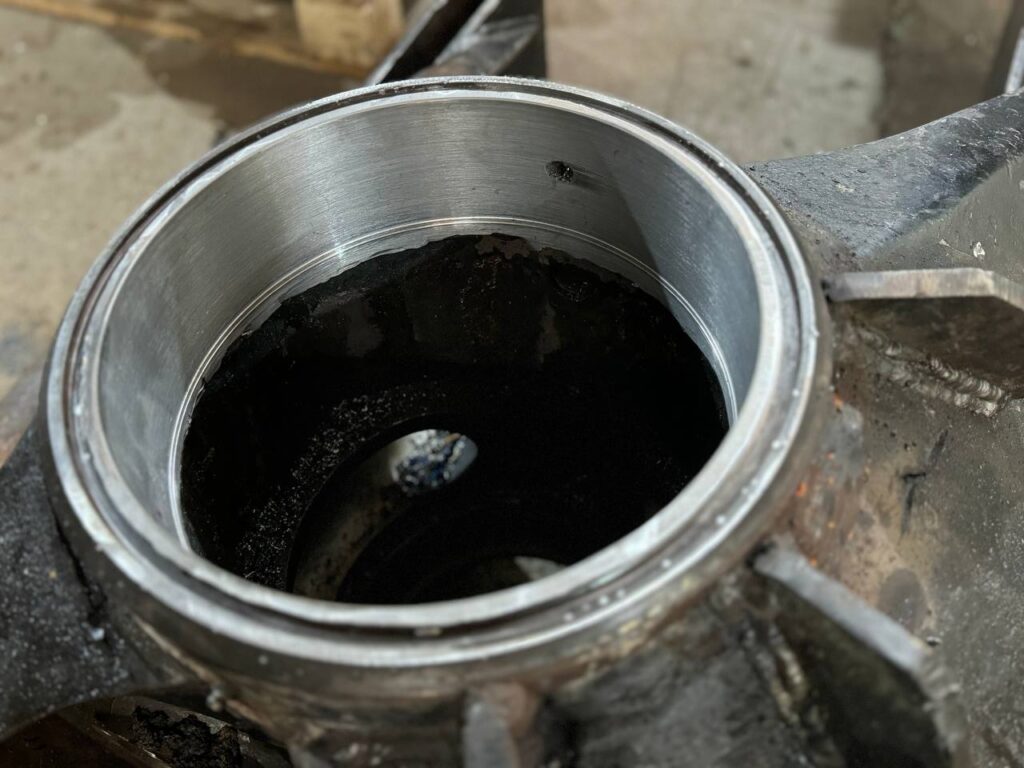

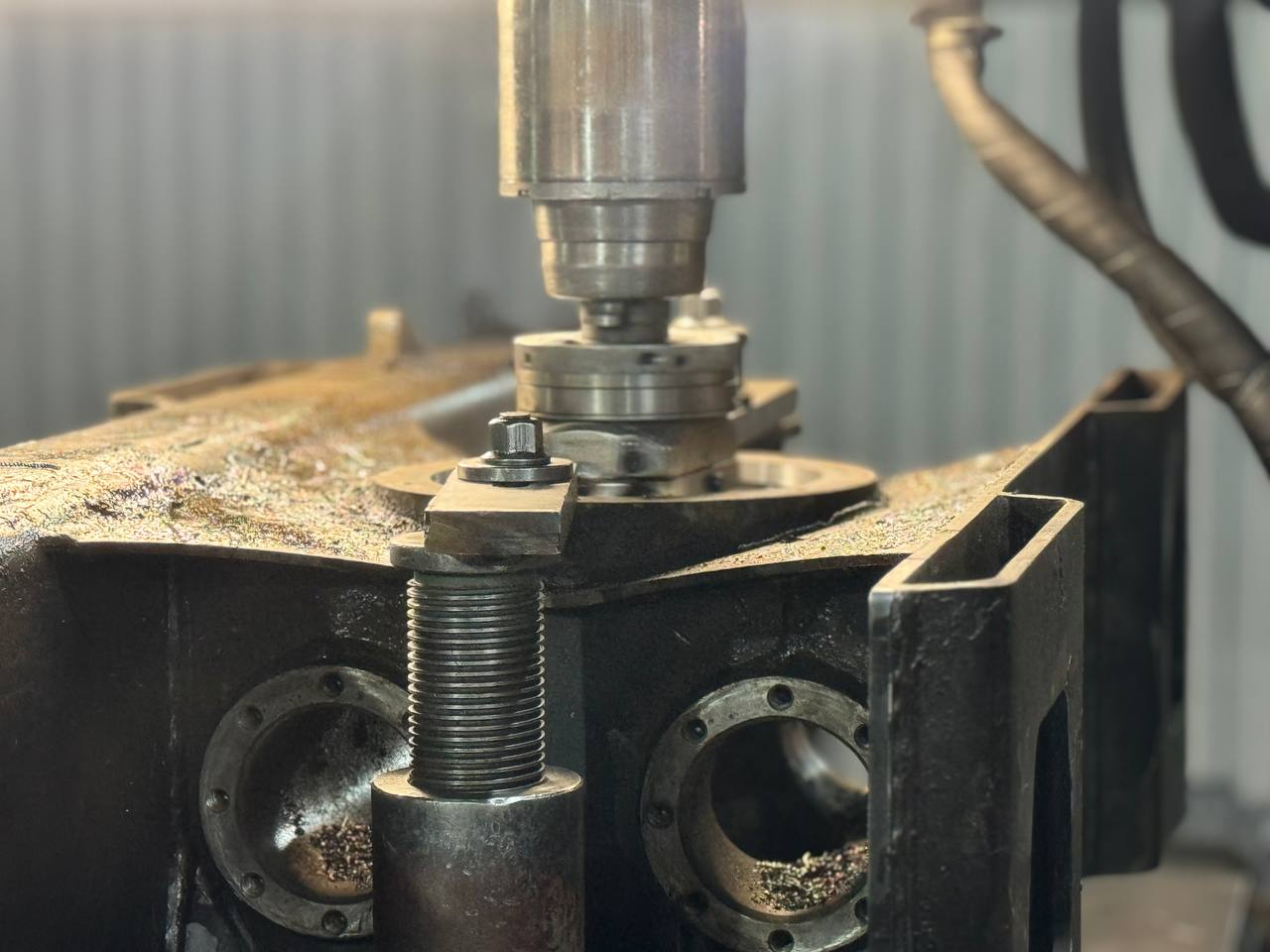

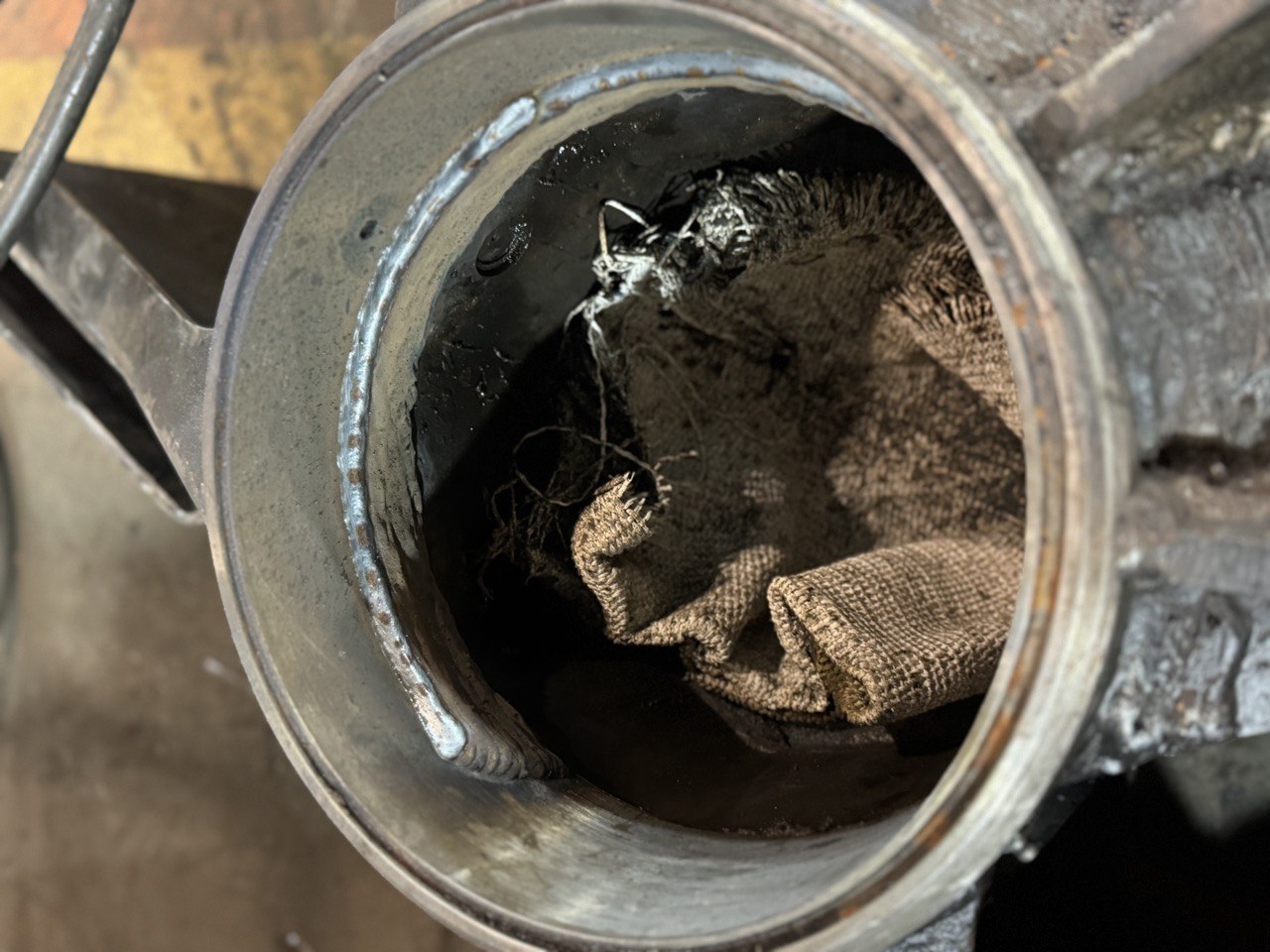

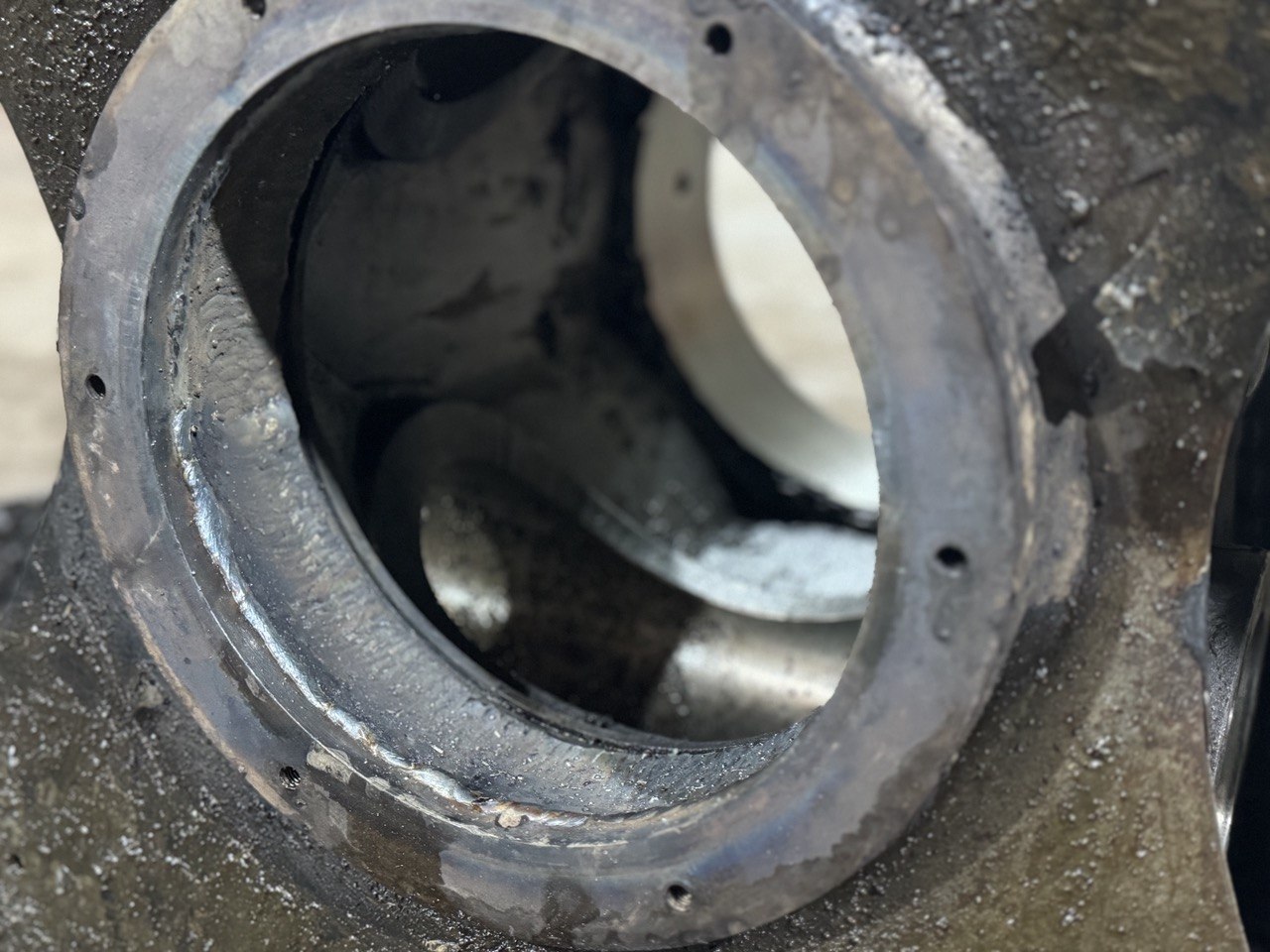

Посадку под новую перфорированную втулку нарастили металлом в два слоя. Отдельно выполнили наплавку отверстия под подшипник Ø225 мм. Затем на том же оборудовании провели чистовую расточку обеих посадок.

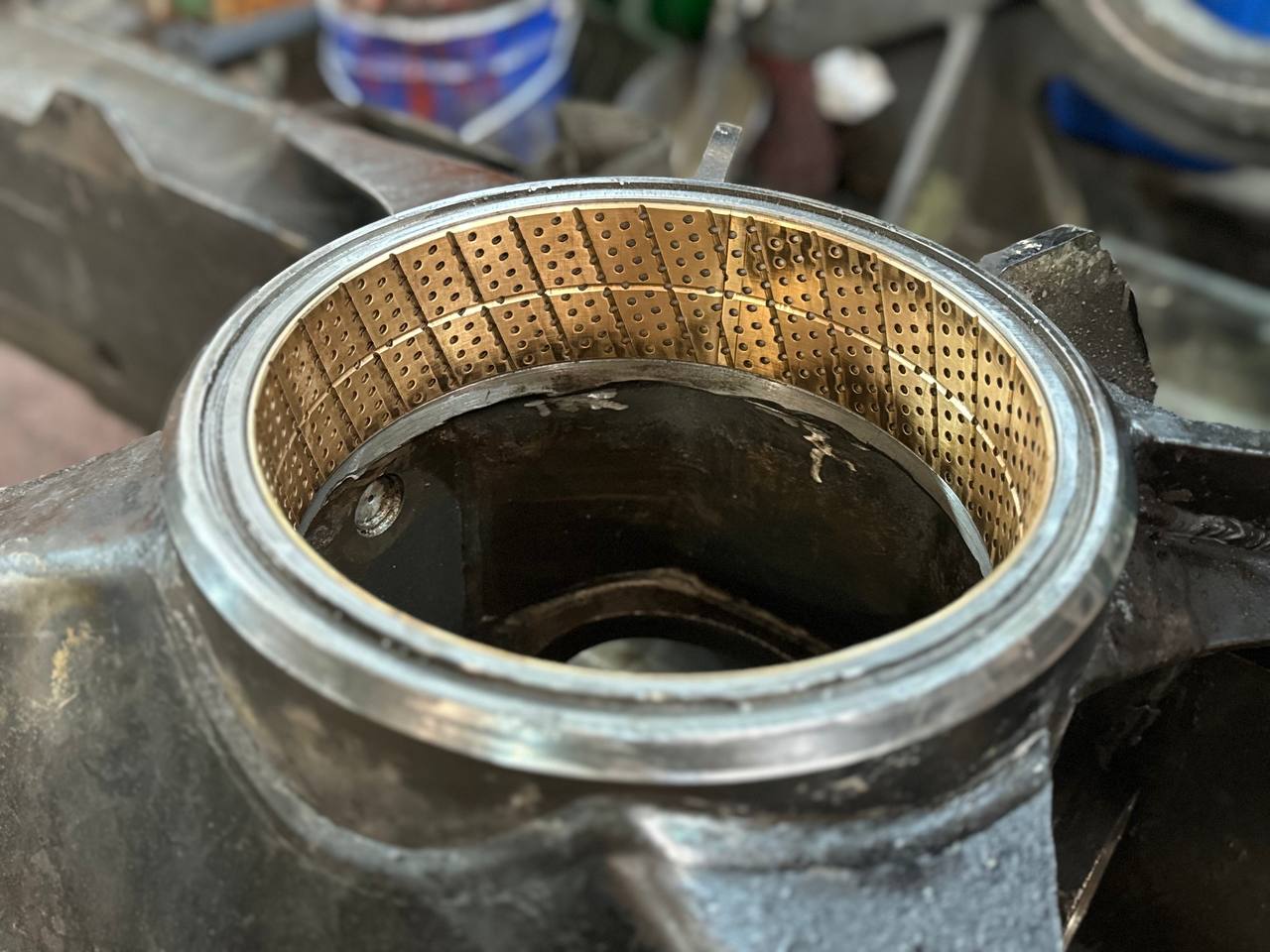

Новую втулку охладили жидким азотом и запрессовали в подготовленную посадку.
Результат

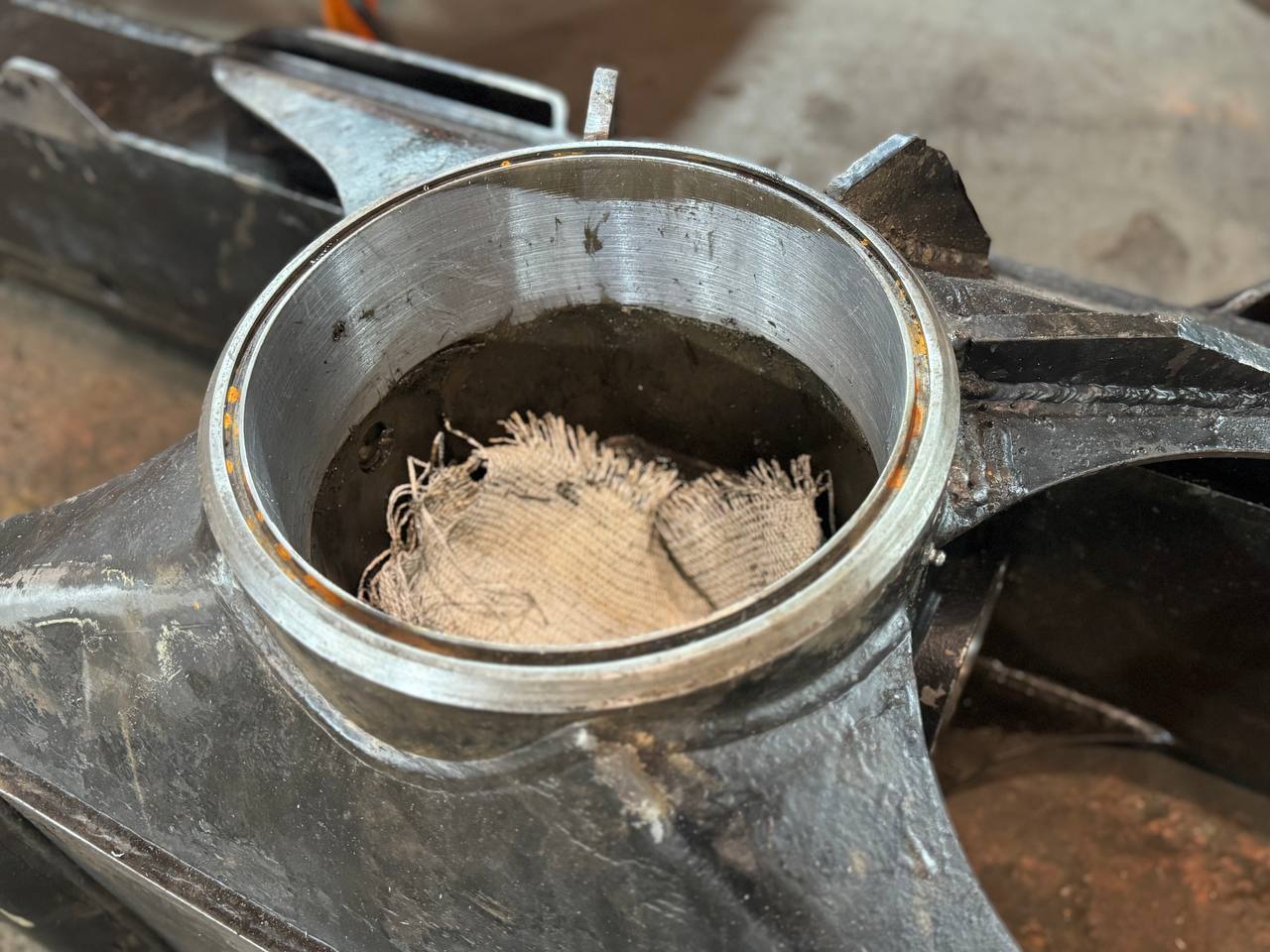

Восстановили обе посадки, сохранив существующий корпус основания КМУ ВЕЛМАШ. Новая втулка установлена, отверстие под подшипник подготовлено к сборке.
