Ремонт коробки передач спецтехники методом завтуливания посадочных мест

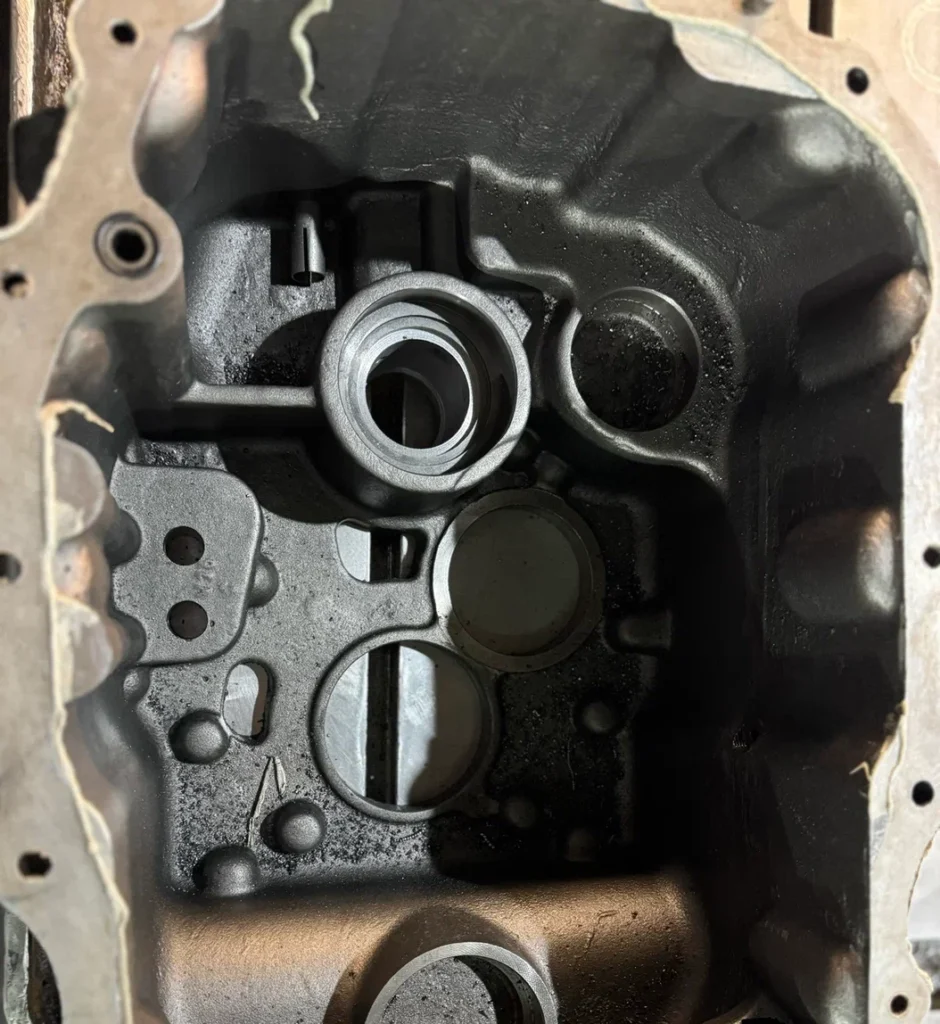

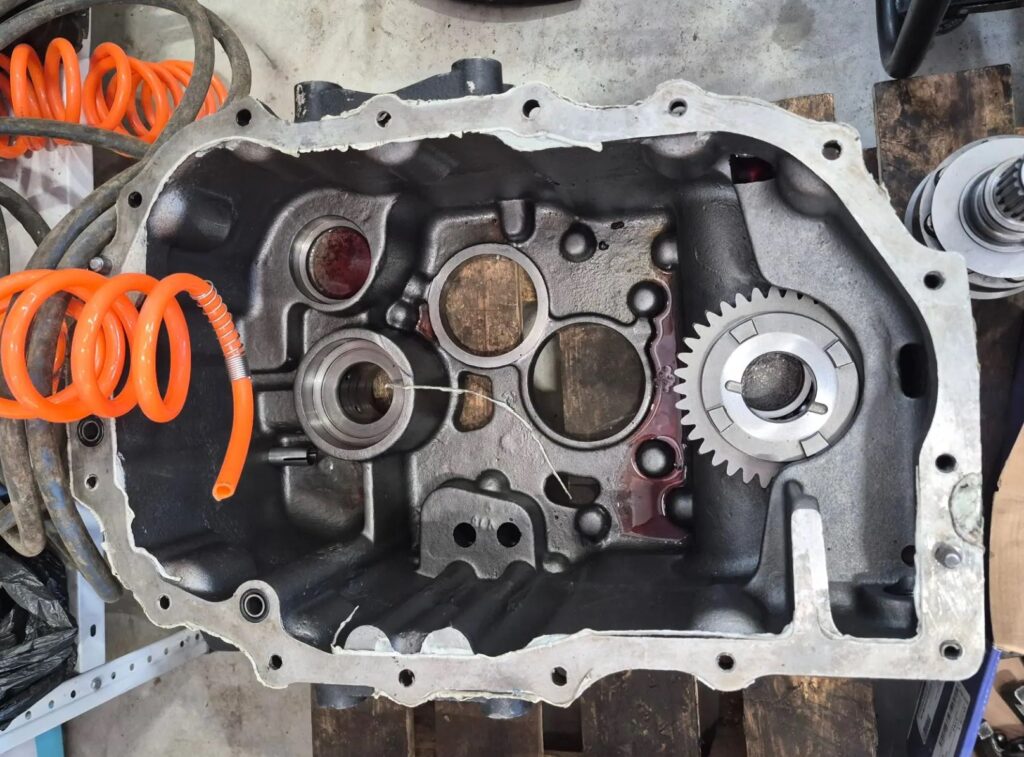

Износ посадочных мест в коробке передач затронул две сопрягаемые детали — корпус и крышку КПП Komatsu. На нашем стационарном производстве мы разработали и изготовили две ремонтные втулки, а затем восстановили обе посадки методом завтуливания.
Какая была задача
На производство поступила коробка передач, состоящая из двух частей. После дефектовки определили технологию ремонта: изношенные посадочные места решили восстановить установкой новых втулок.
Для корпуса и крышки наш конструктор разработал отдельные чертежи ремонтных деталей с учетом фактических размеров.
Что сделали

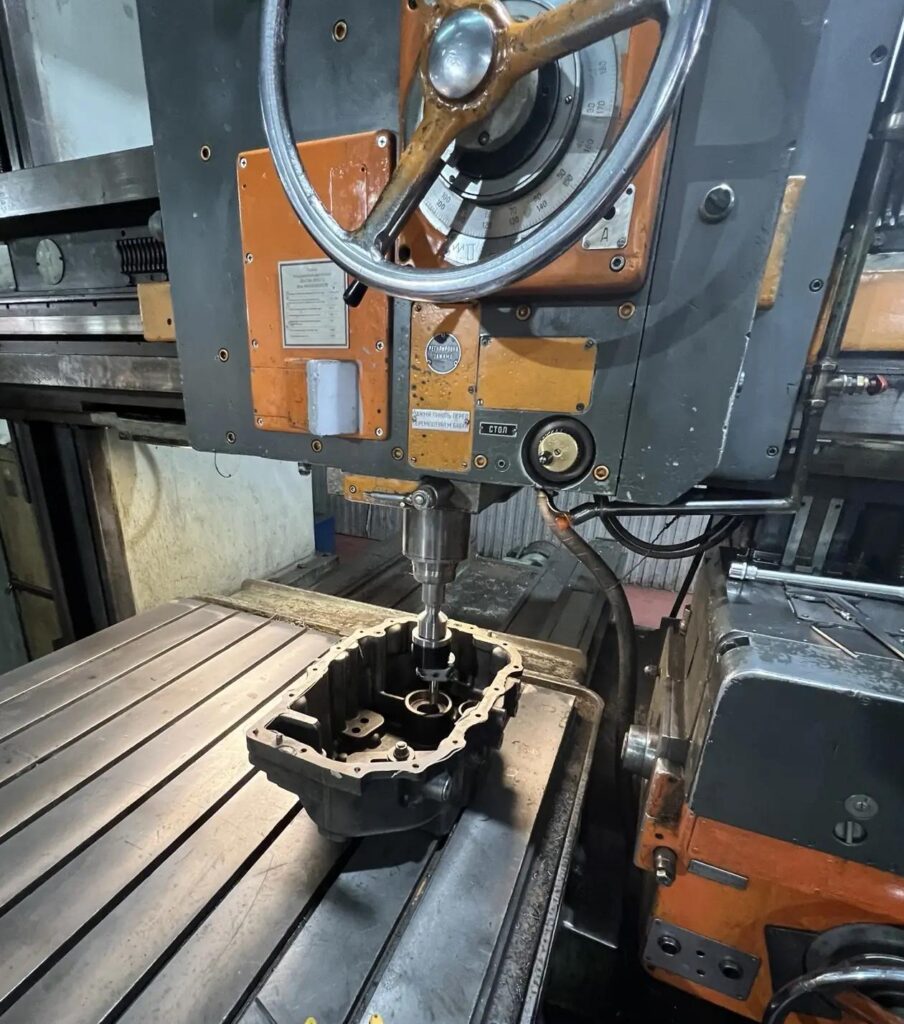

Сначала на координатно-расточном станке обработали две посадки под запрессовку. На токарном участке изготовили втулки из конструкционной стали.

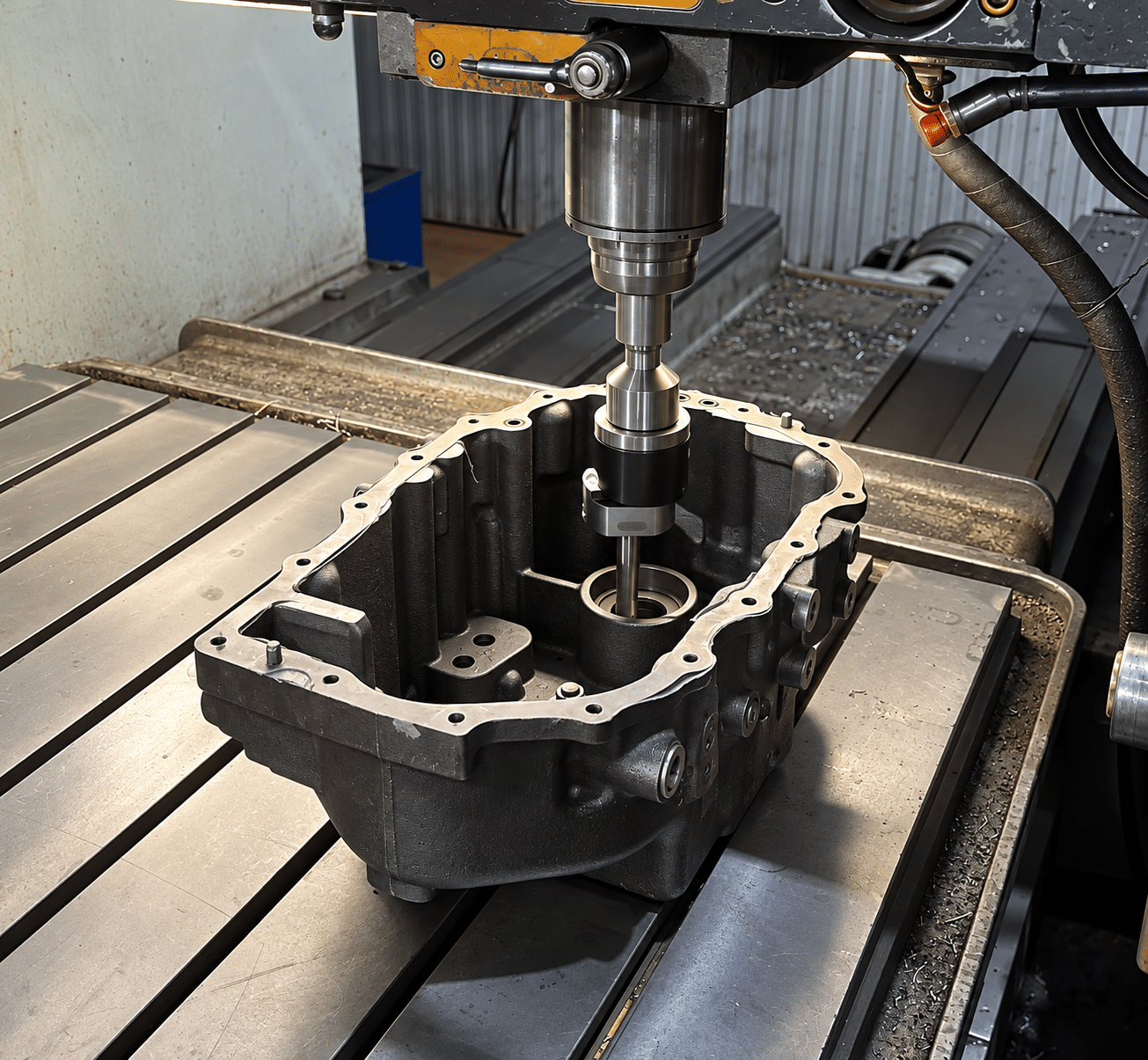

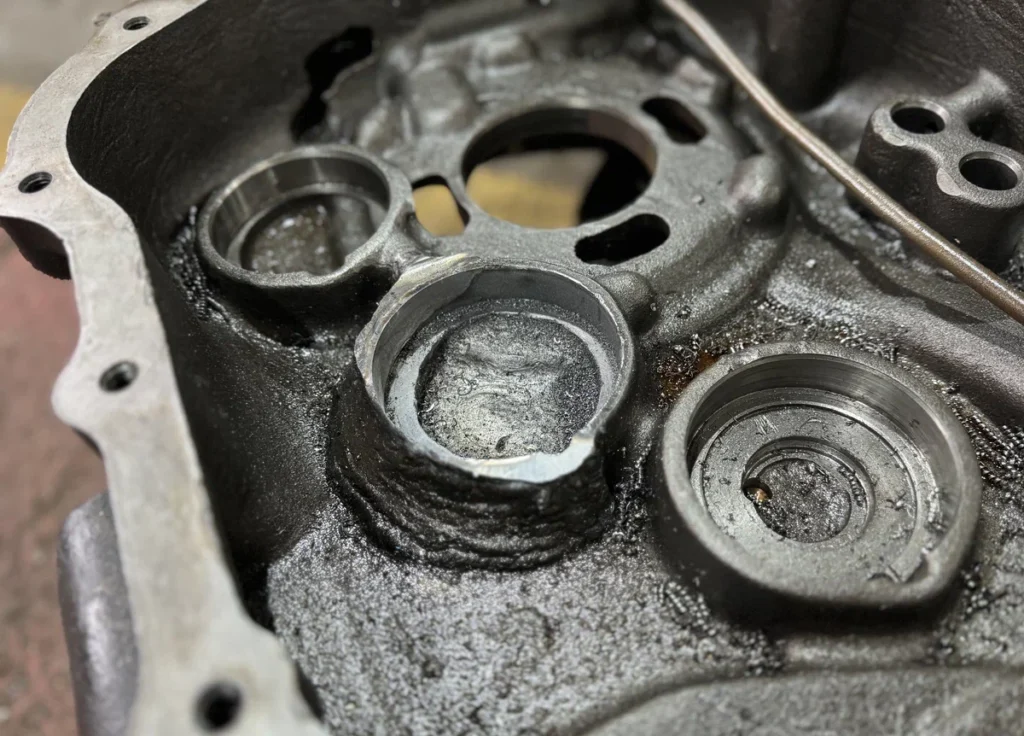

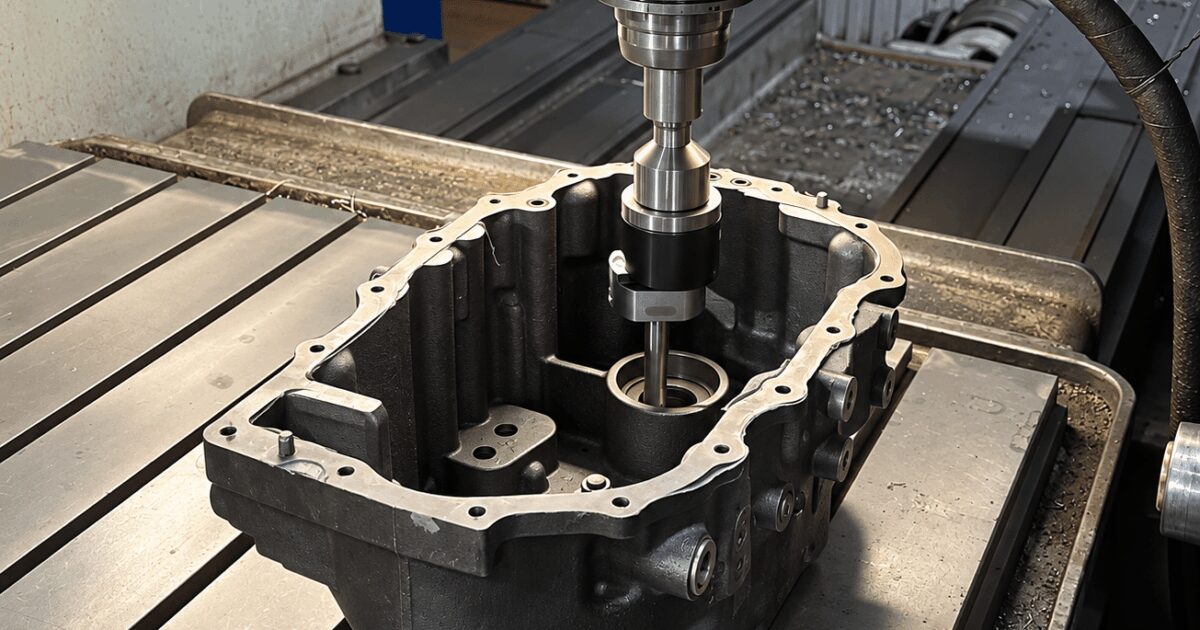

Затем новые детали установили в корпус и крышку КПП, зафиксировали сваркой и восстановили отверстие под гидравлику. Завершающим этапом стала чистовая расточка втулок до требуемой геометрии.
Результат

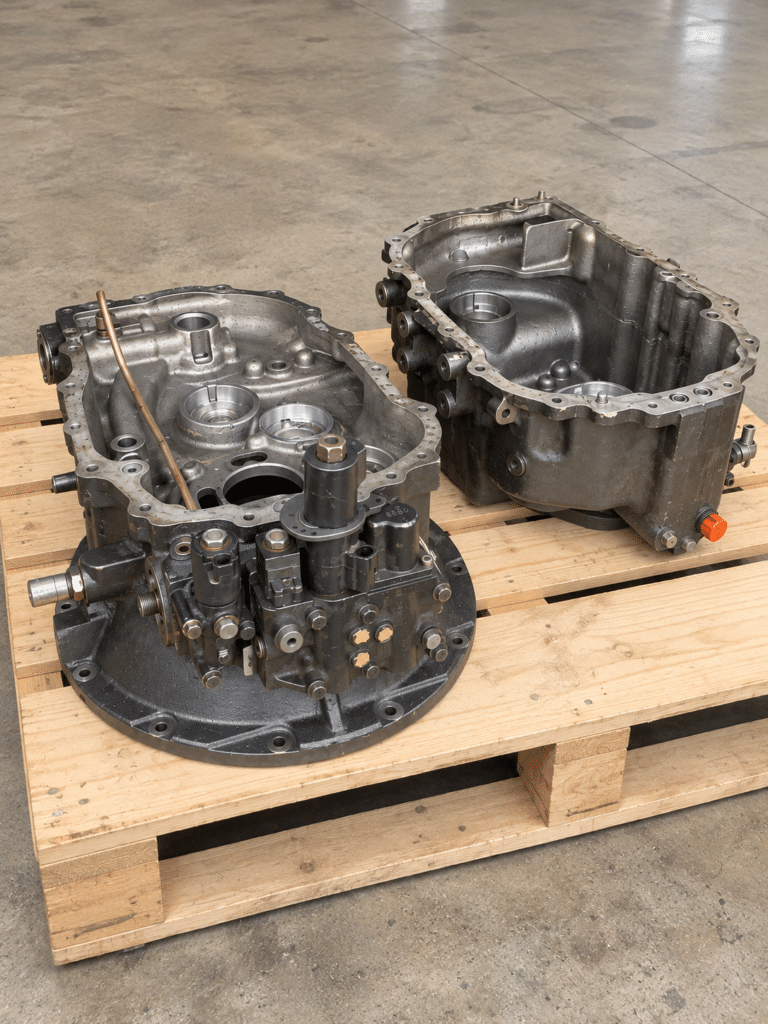

Восстановили обе посадки КПП Komatsu и подготовили детали к дальнейшей сборке коробки передач.
