Ремонт полуоси инлоудера (Замена чулка)
Восстановили полуось инлоудера после повреждения резьбы и подшипниковой посадки. Для ремонта изготовили и установили новый чулок.
Что поступило в ремонт

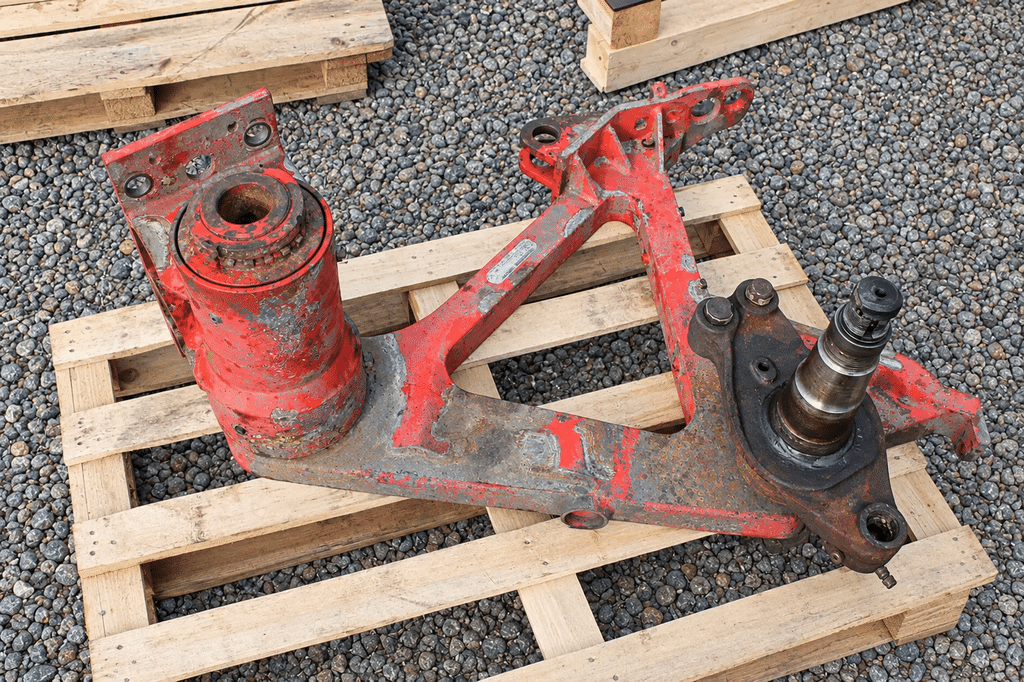

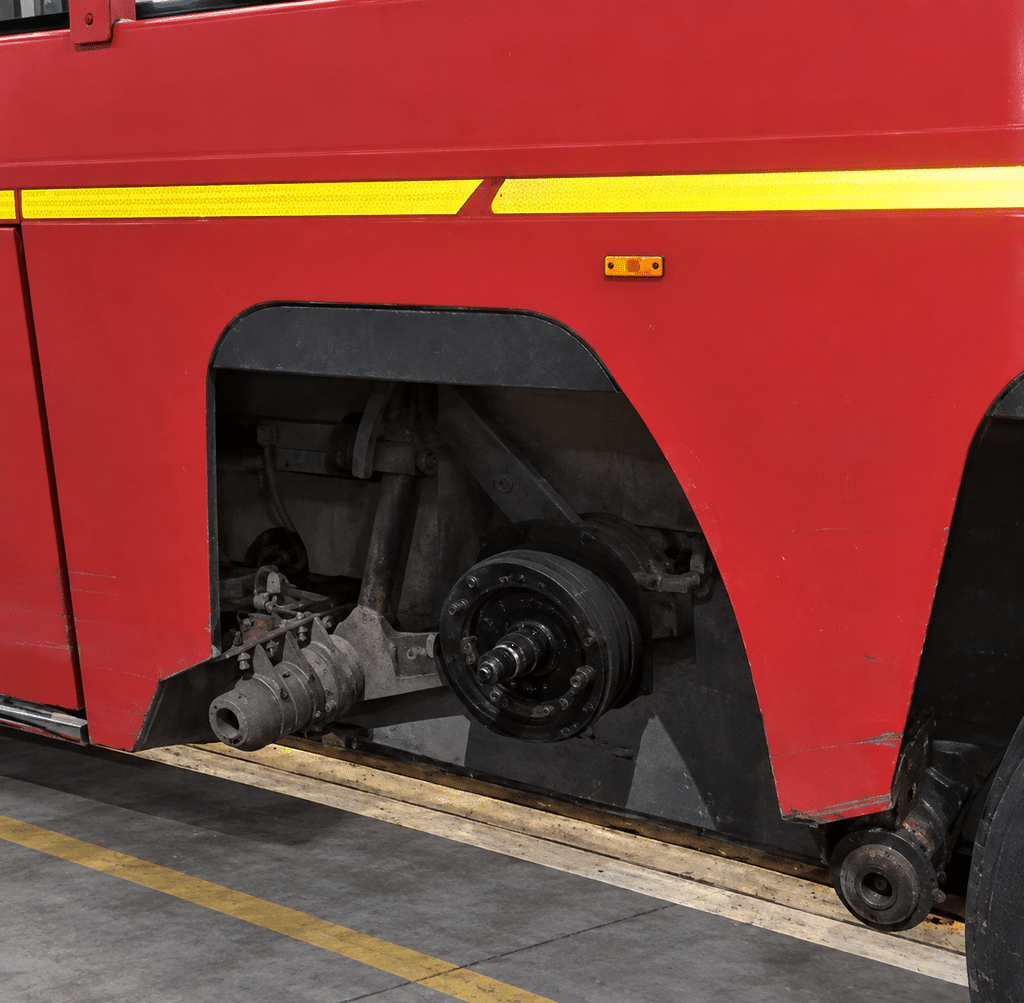

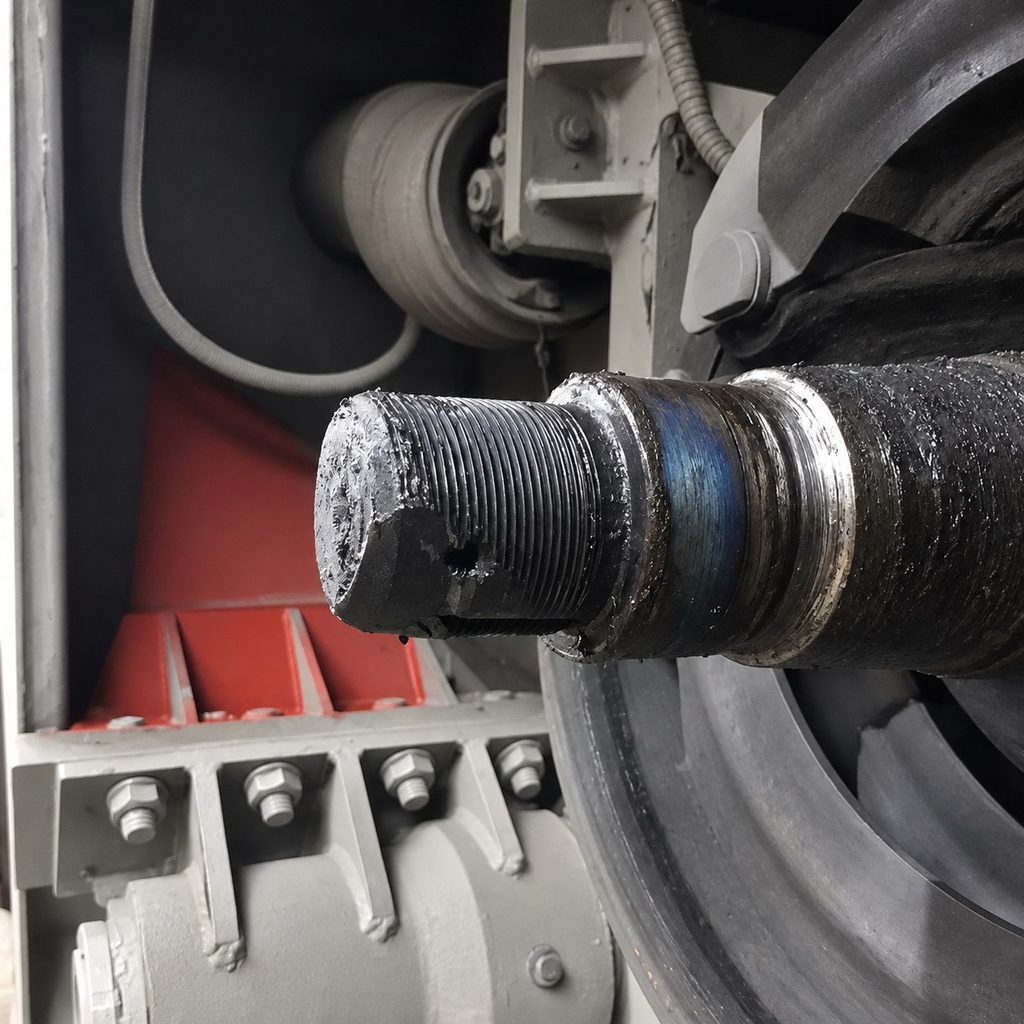

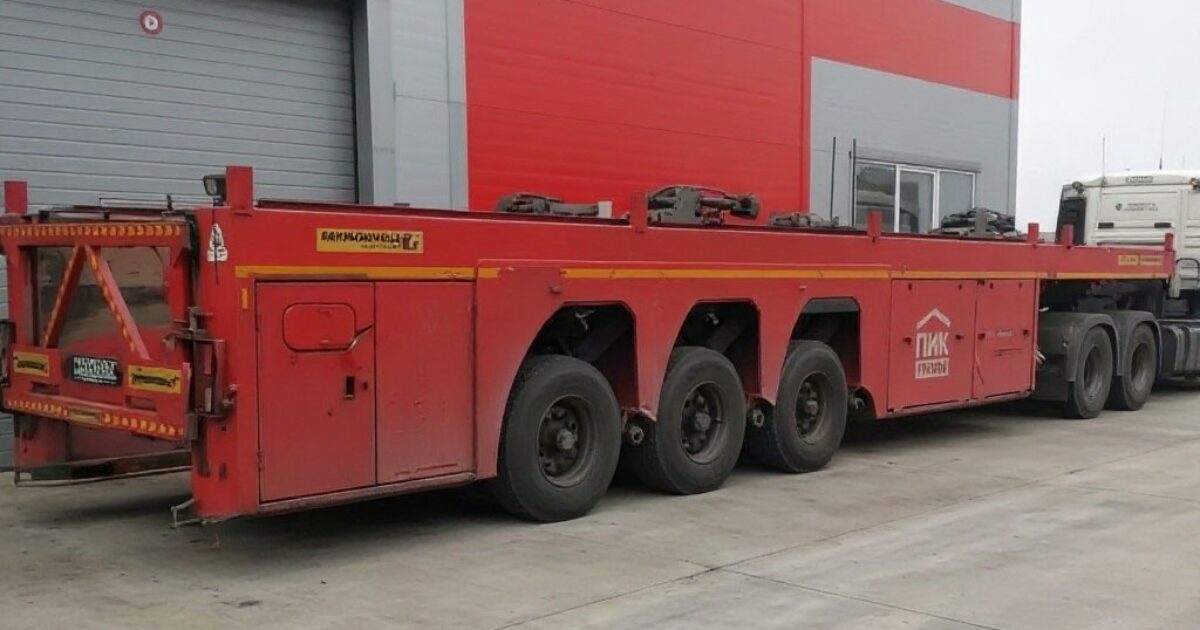

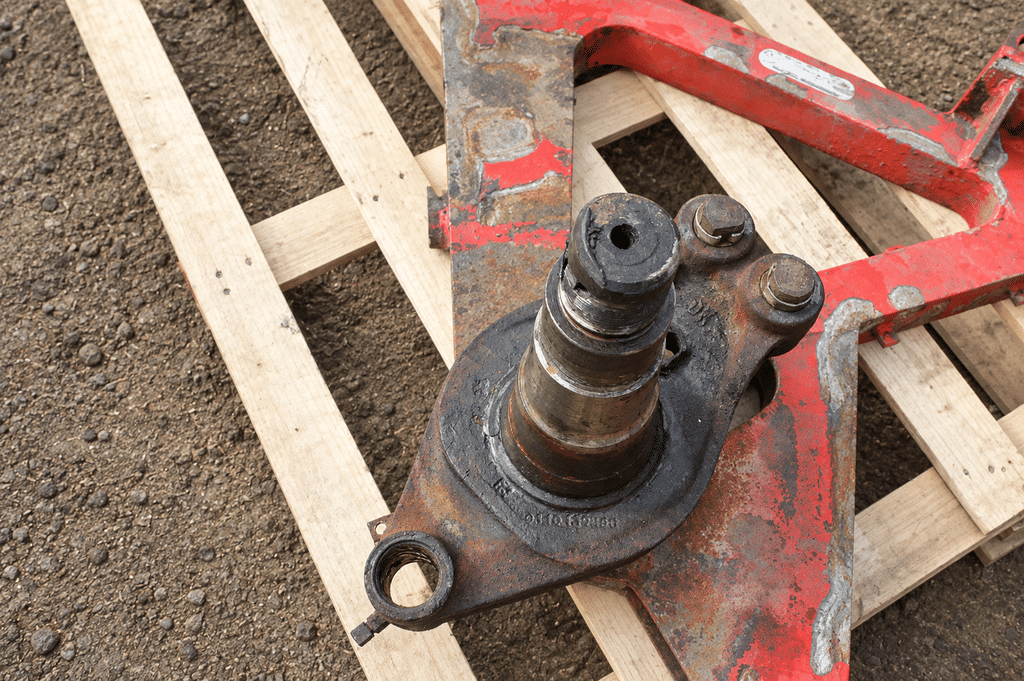

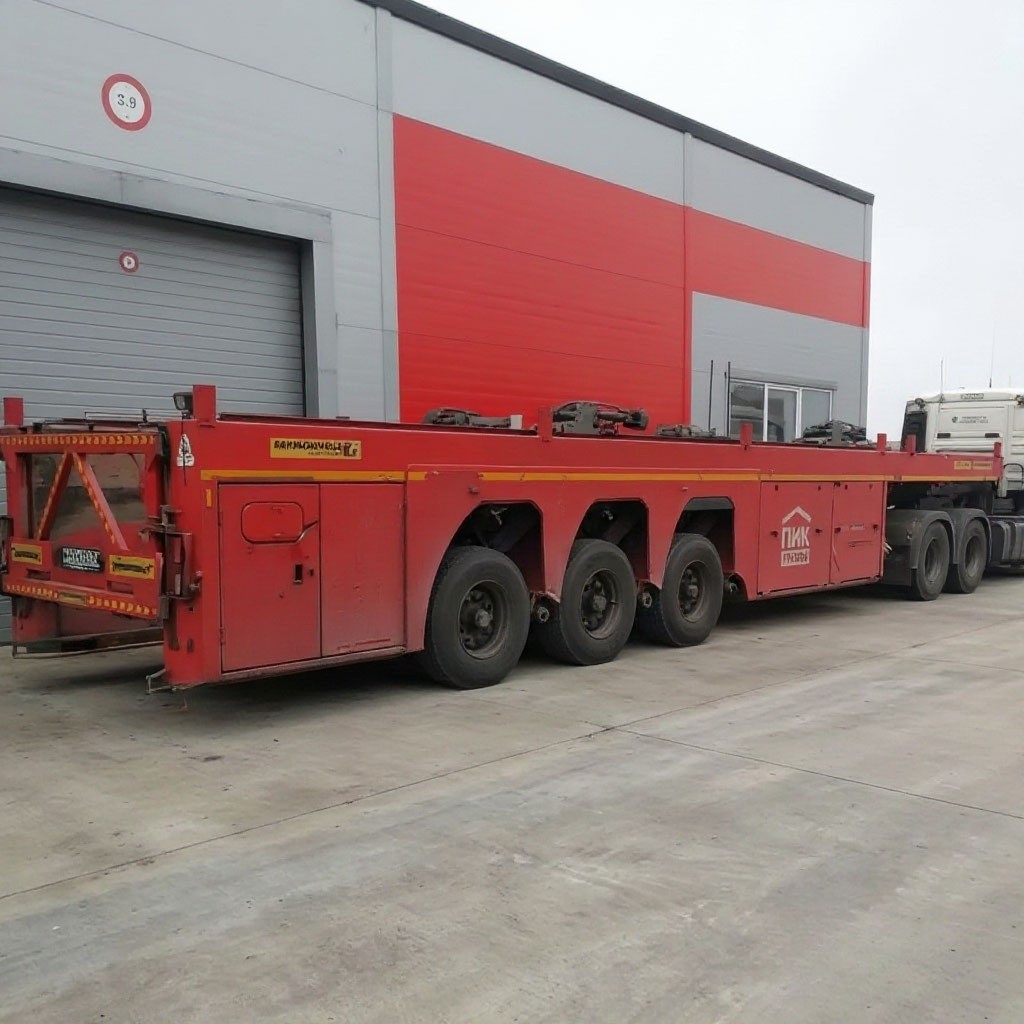

Полуось полуприцепа типа «инлоудер». После срыва гайки на чулке деформировались резьба и посадочное место под подшипник.
Что сделали

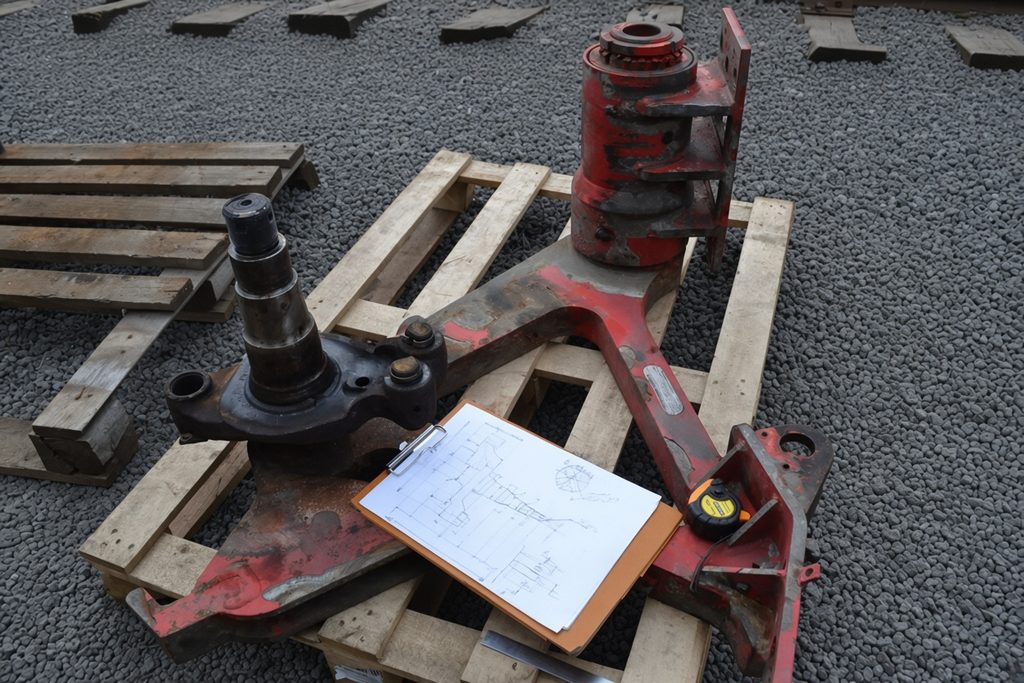

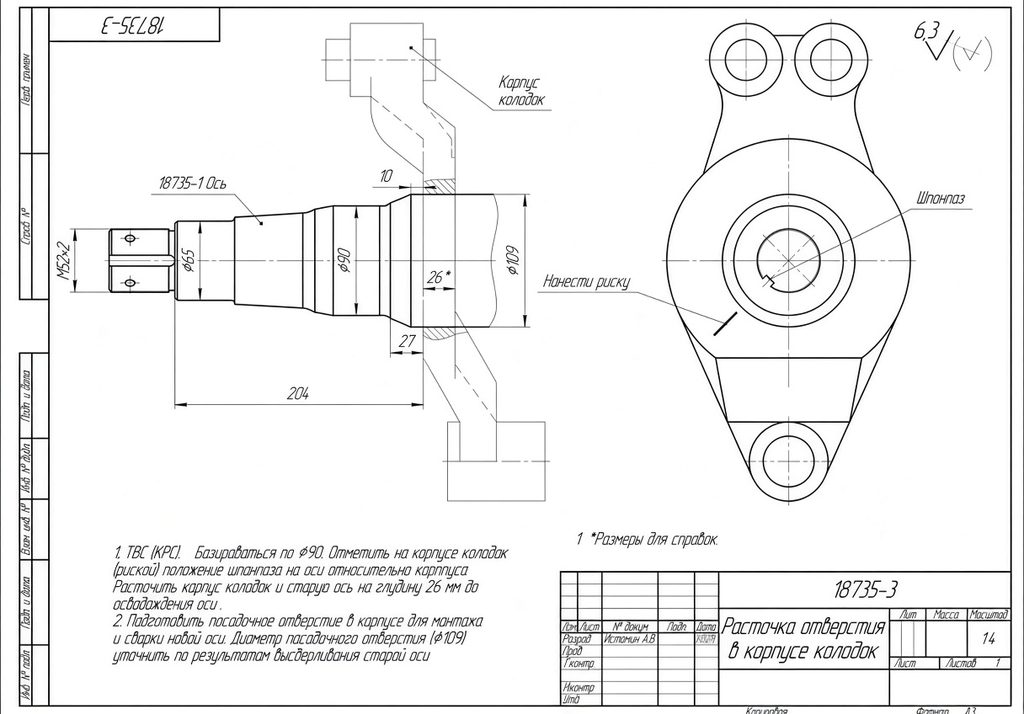

Подготовили конструкторскую документацию.

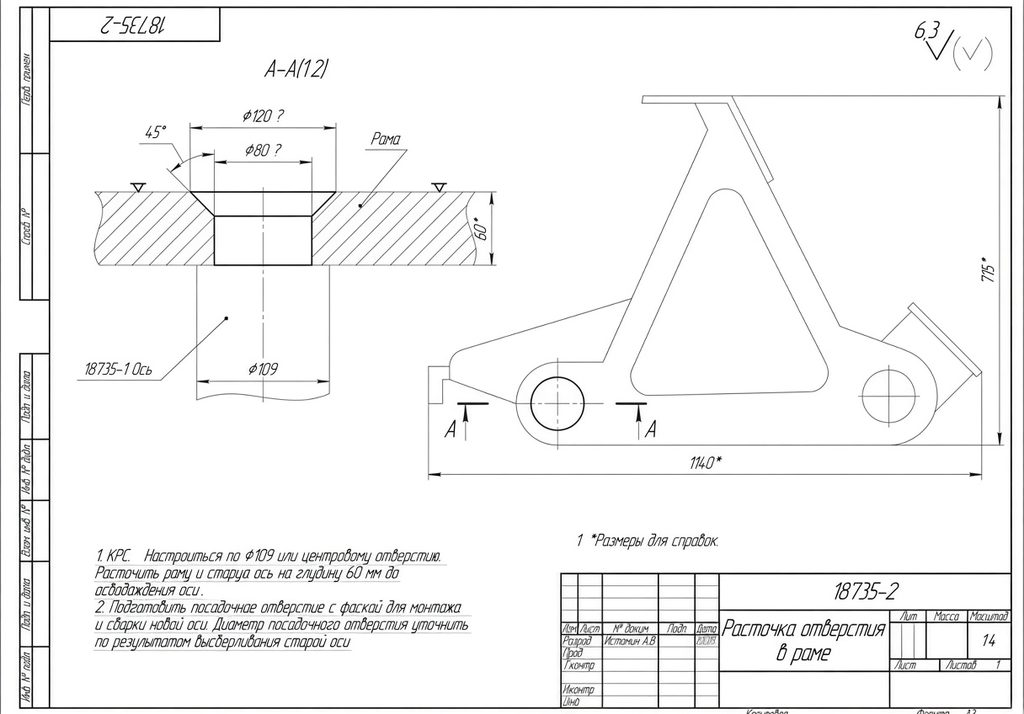

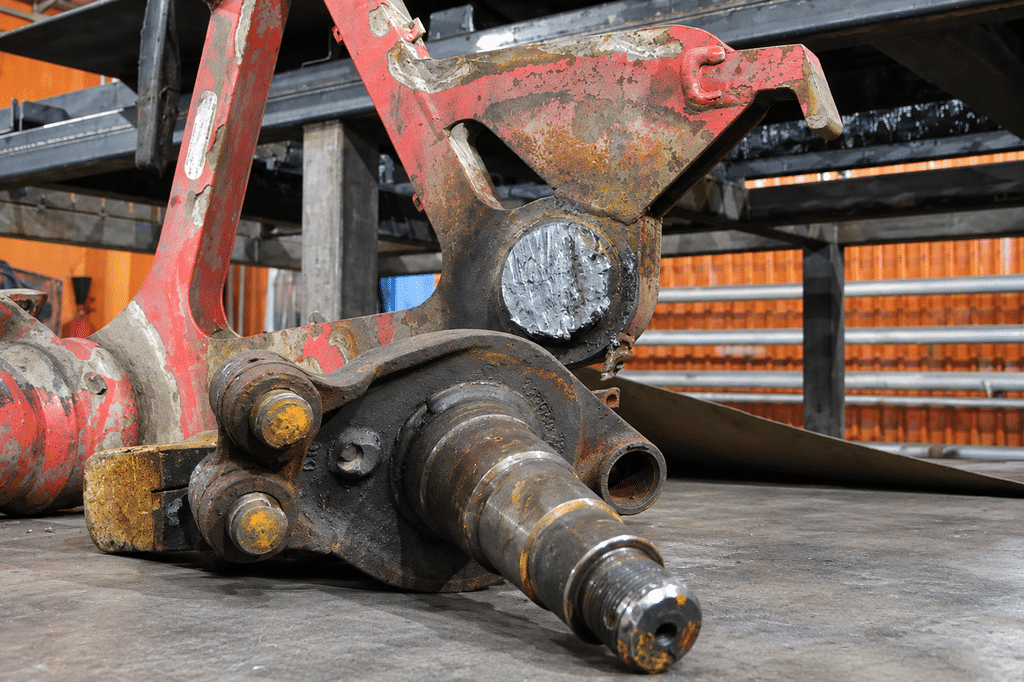

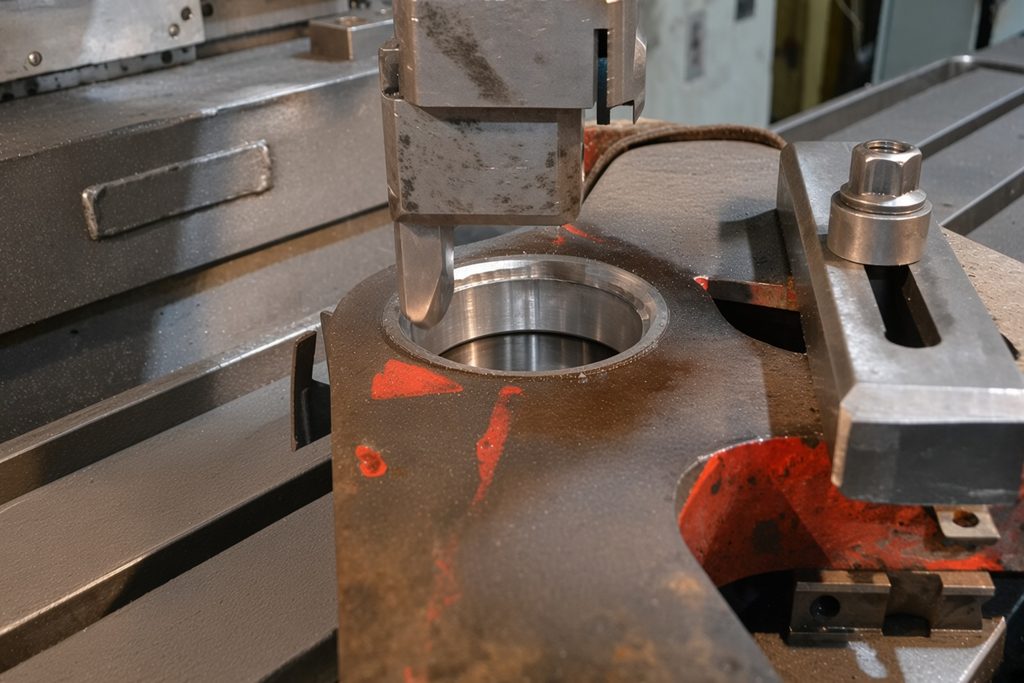

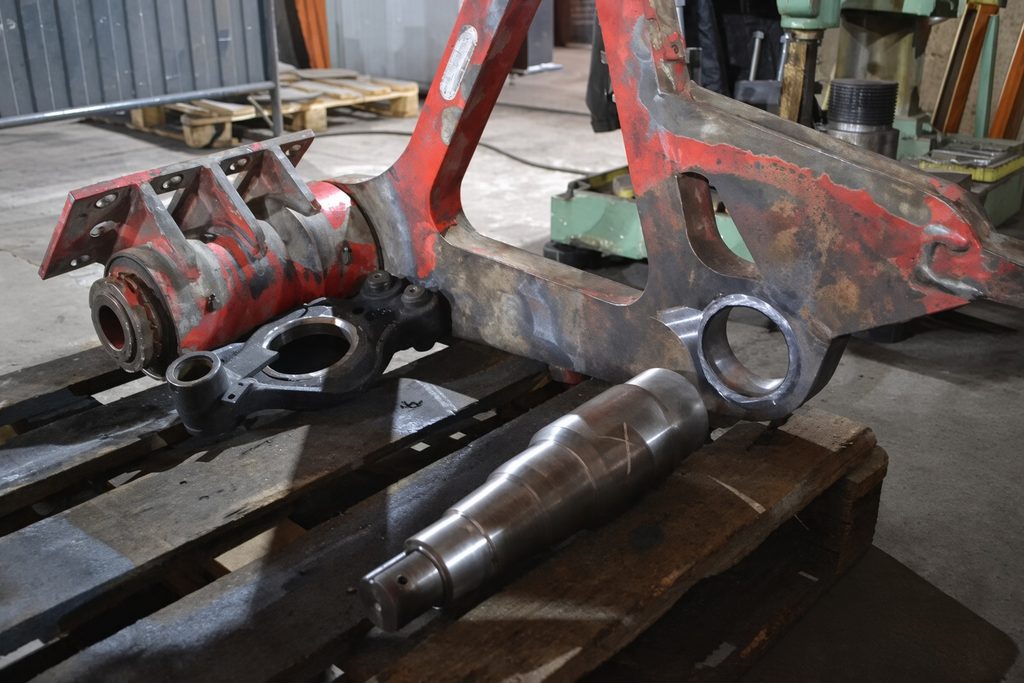

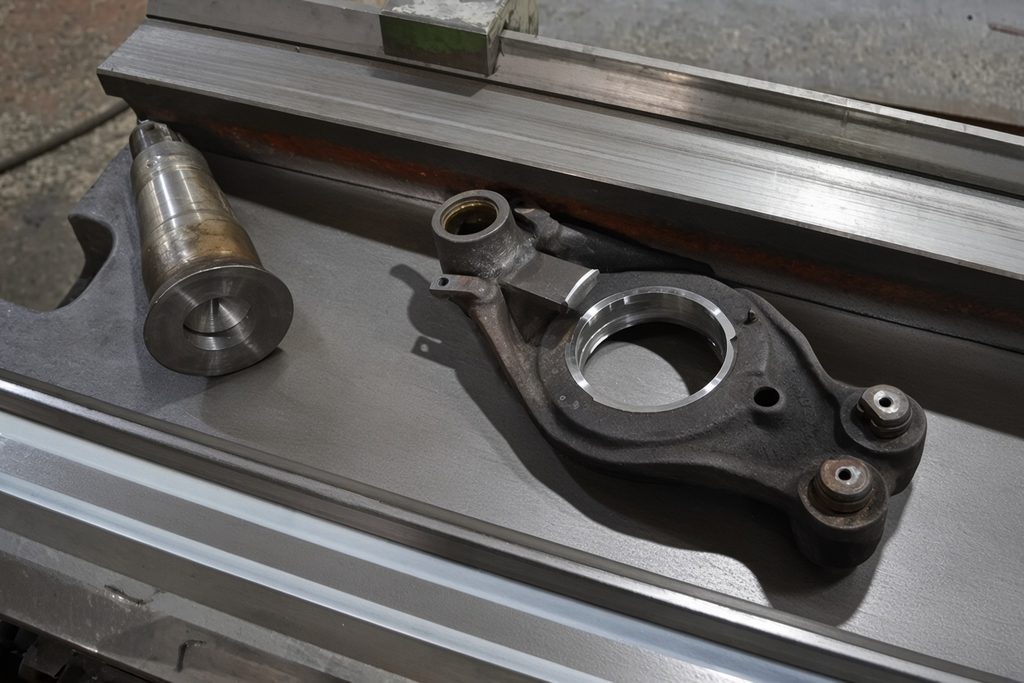

Удалили повреждённый чулок и расточили отверстие в рычаге под новую деталь.

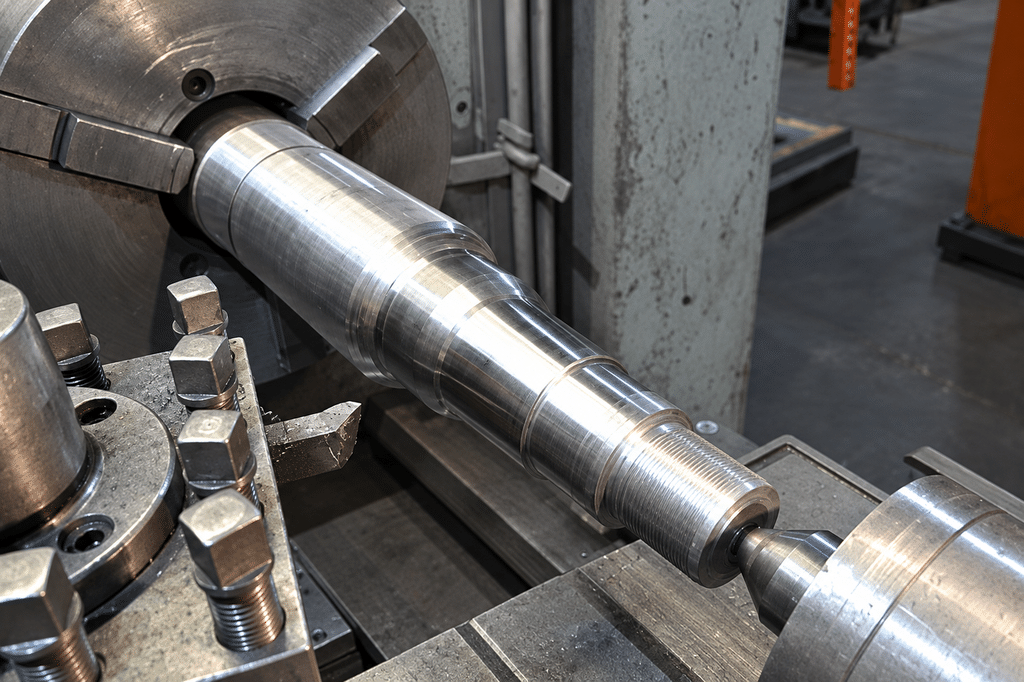

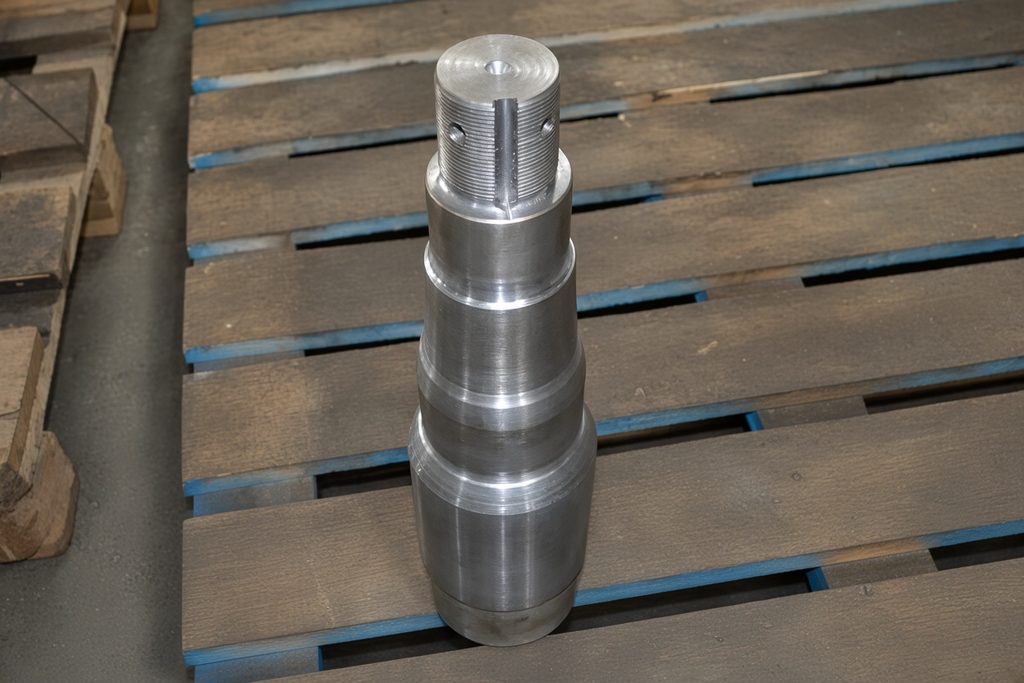

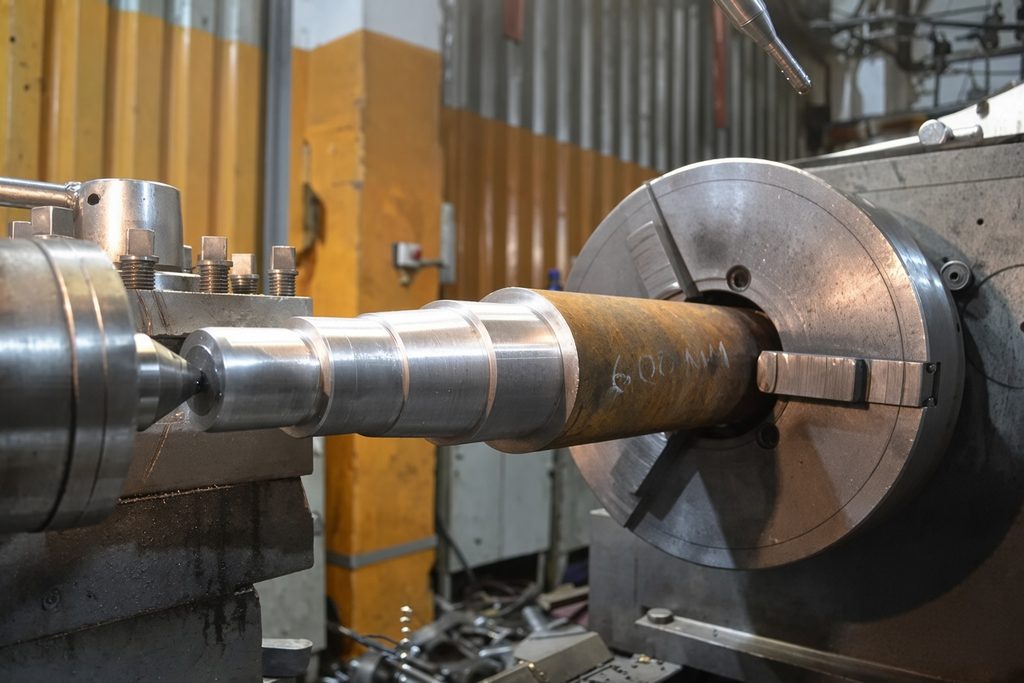

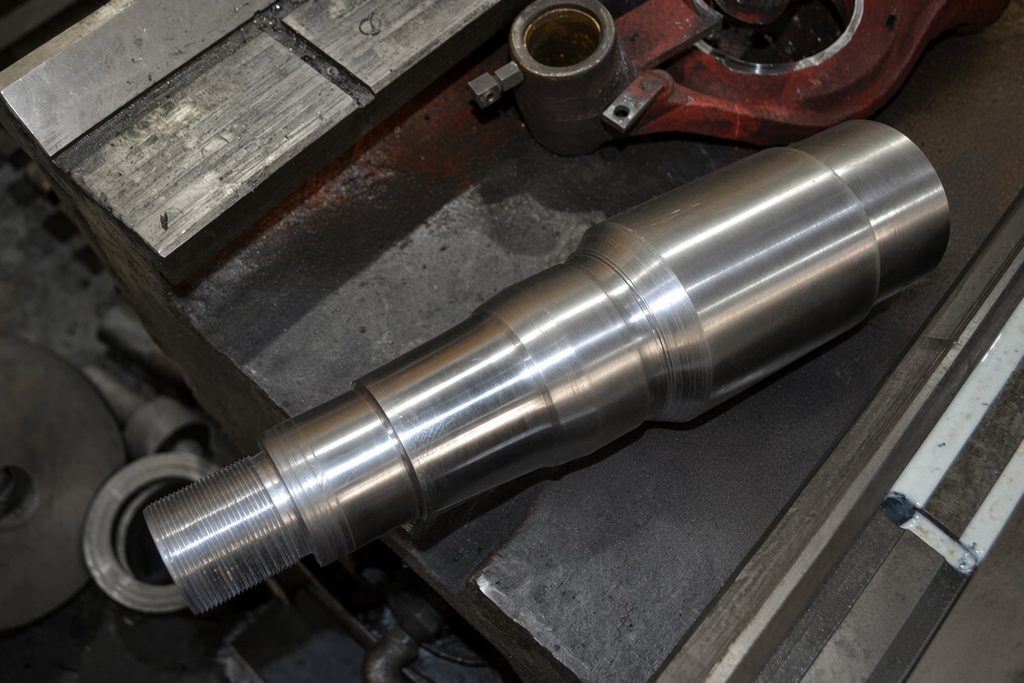

Изготовили чулок на токарном станке и нарезали резьбу.
Обработали шпоночный паз на координатно-расточном станке.

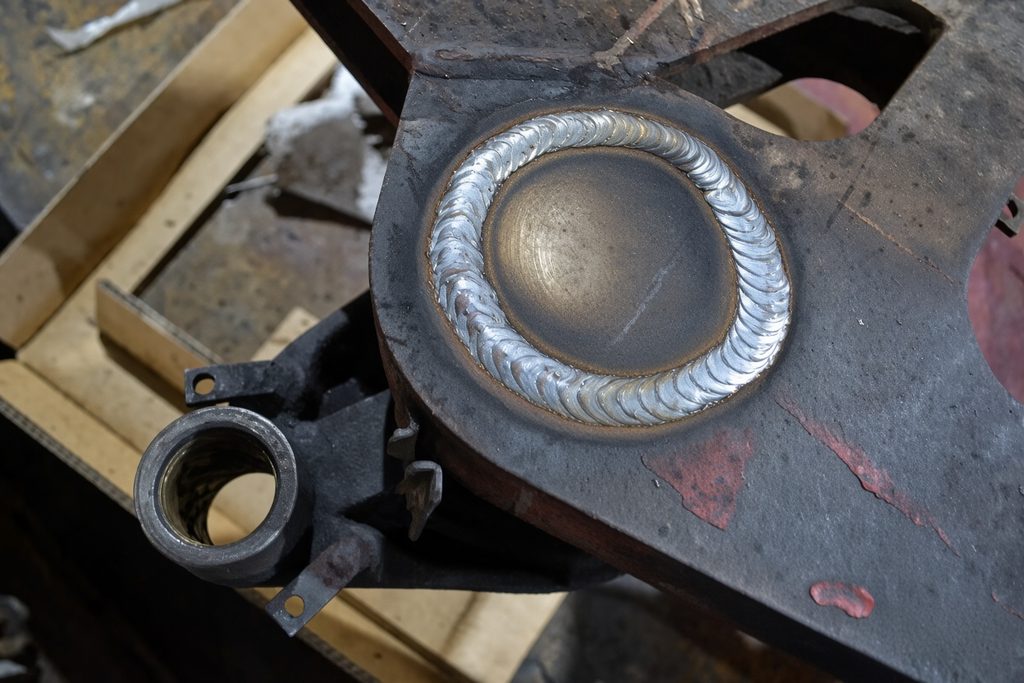

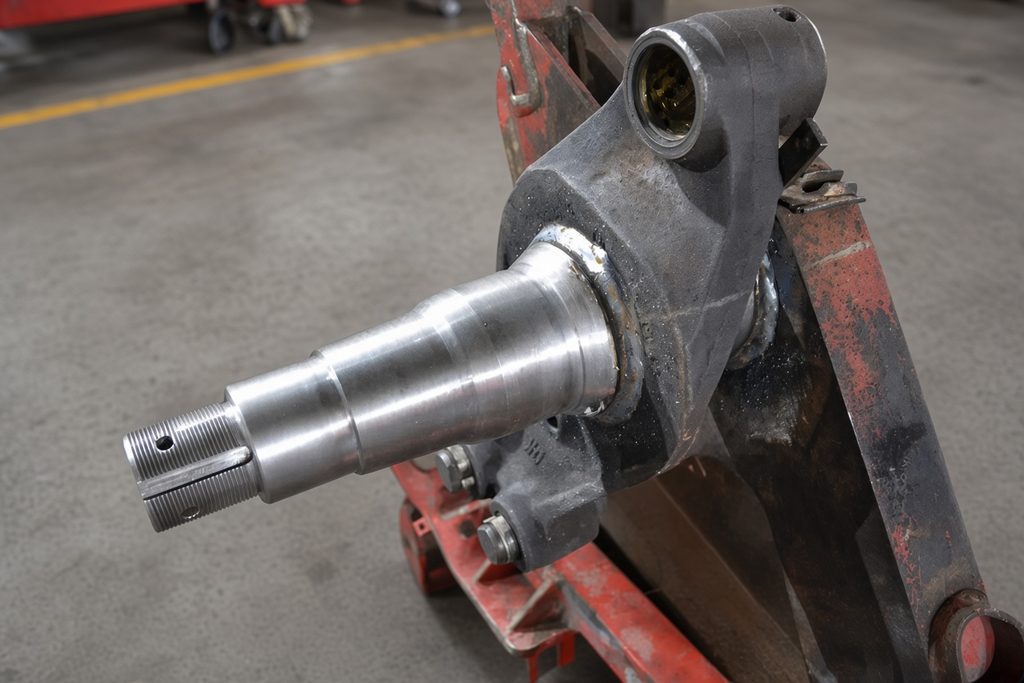

Запрессовали изготовленную деталь и обварили соединение.

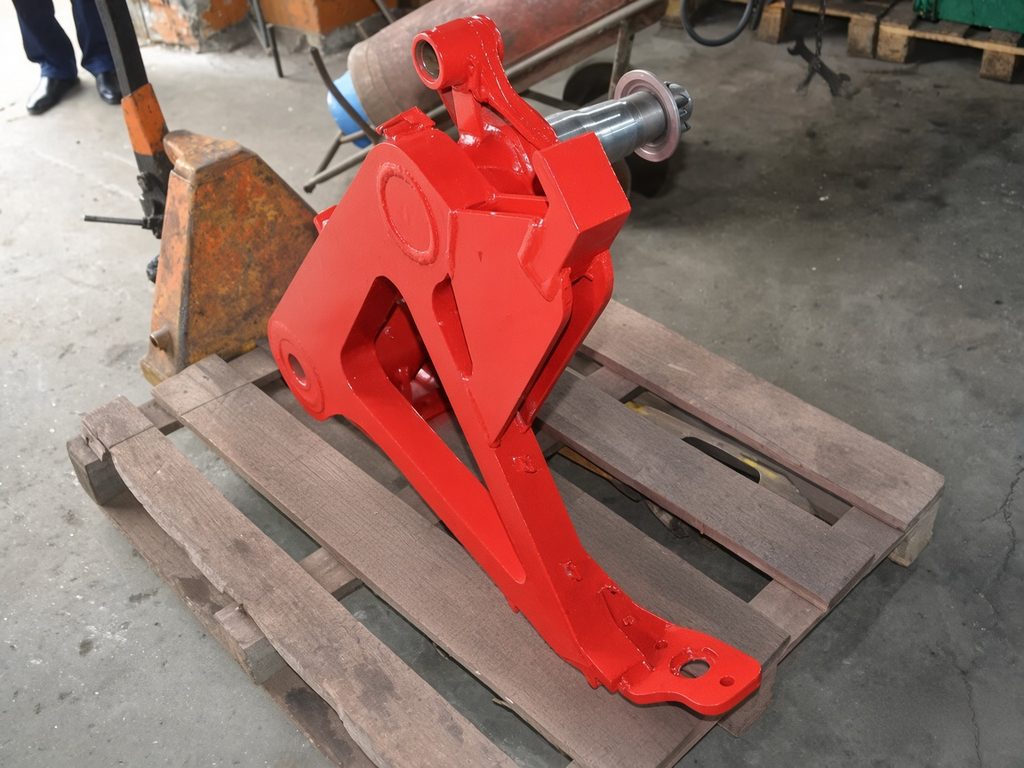

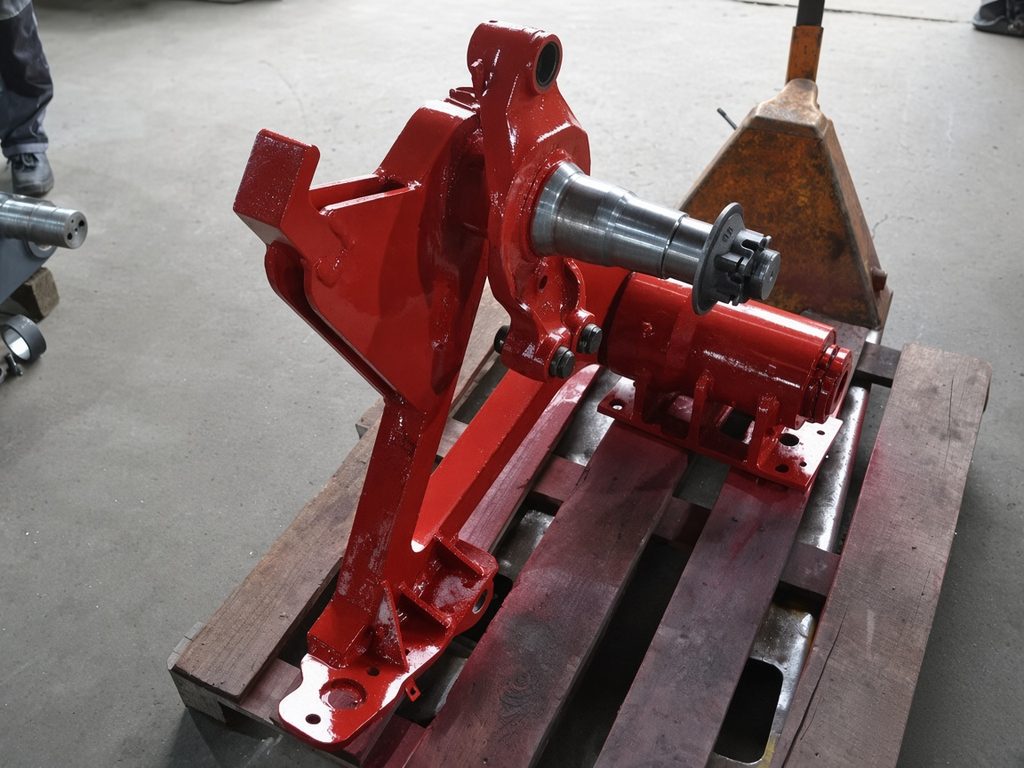

Загрунтовали, окрасили узел и передали заказчику.
Результат

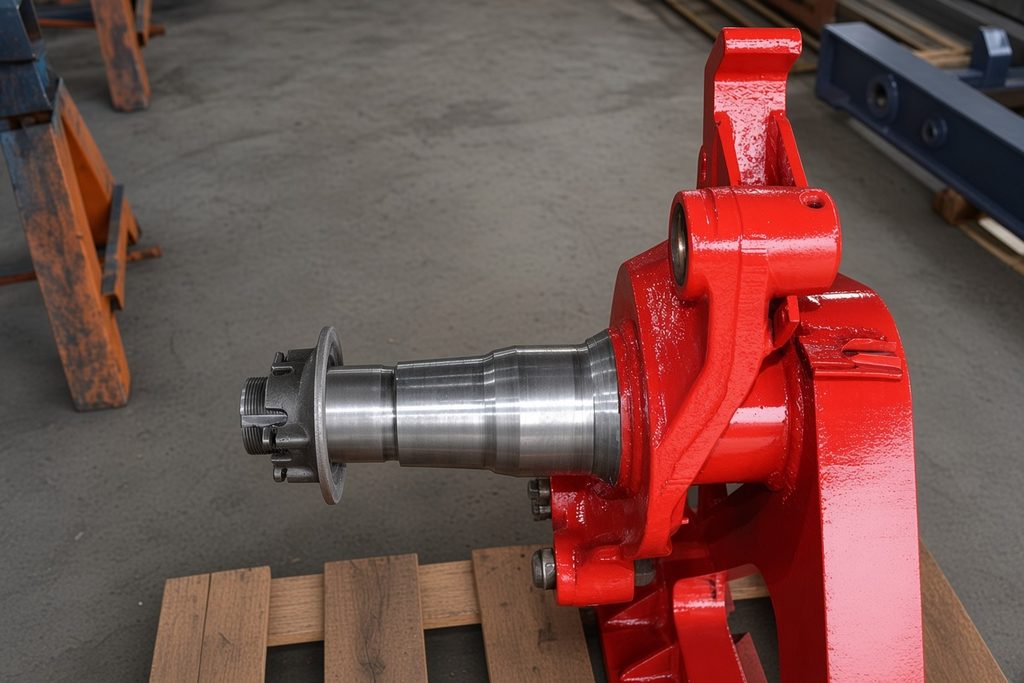

Взамен деформированного чулка установили новый — с обработанной подшипниковой посадкой, резьбой и шпоночным пазом. Рычаг сохранили, подготовив его под заменяемую деталь.
