Пример выполненной работы
Ремонт оси БПВ (BPW)
Заменили деформированную правую цапфу оси полуприцепа BPW. Новую деталь изготовили по ремонтной документации.
Что поступило в ремонт

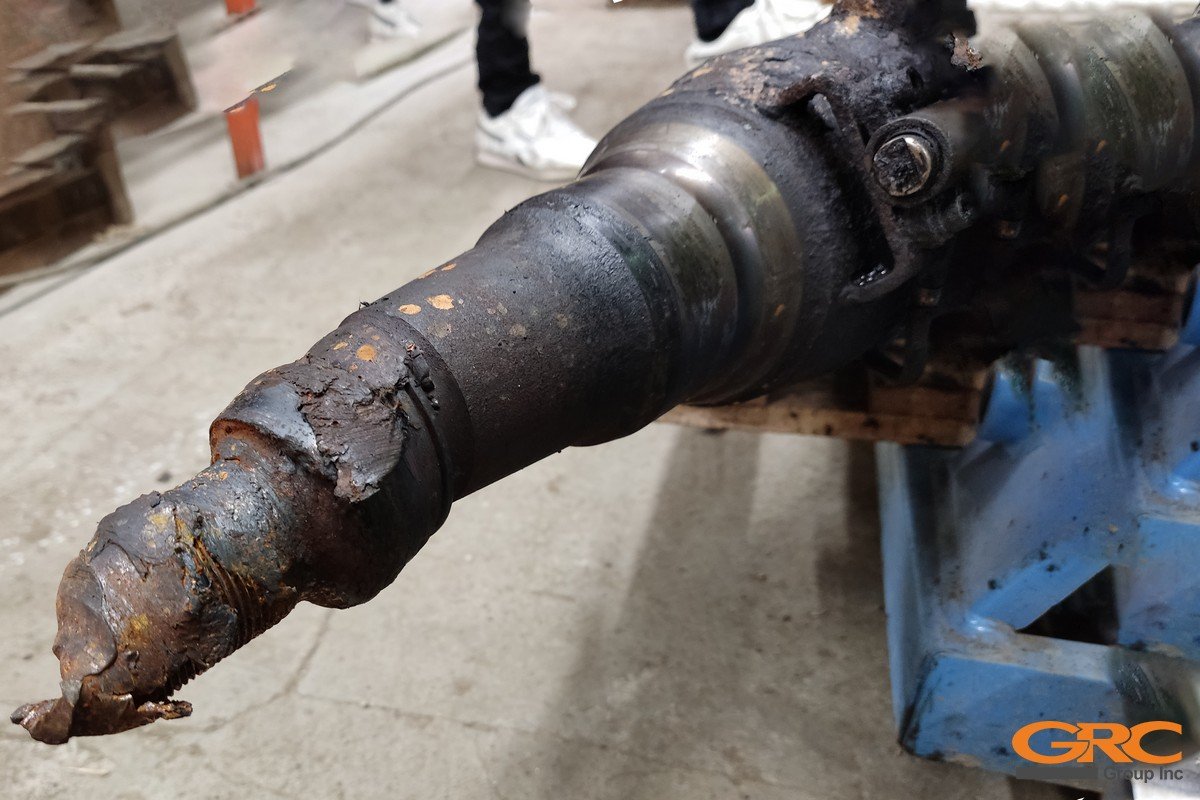

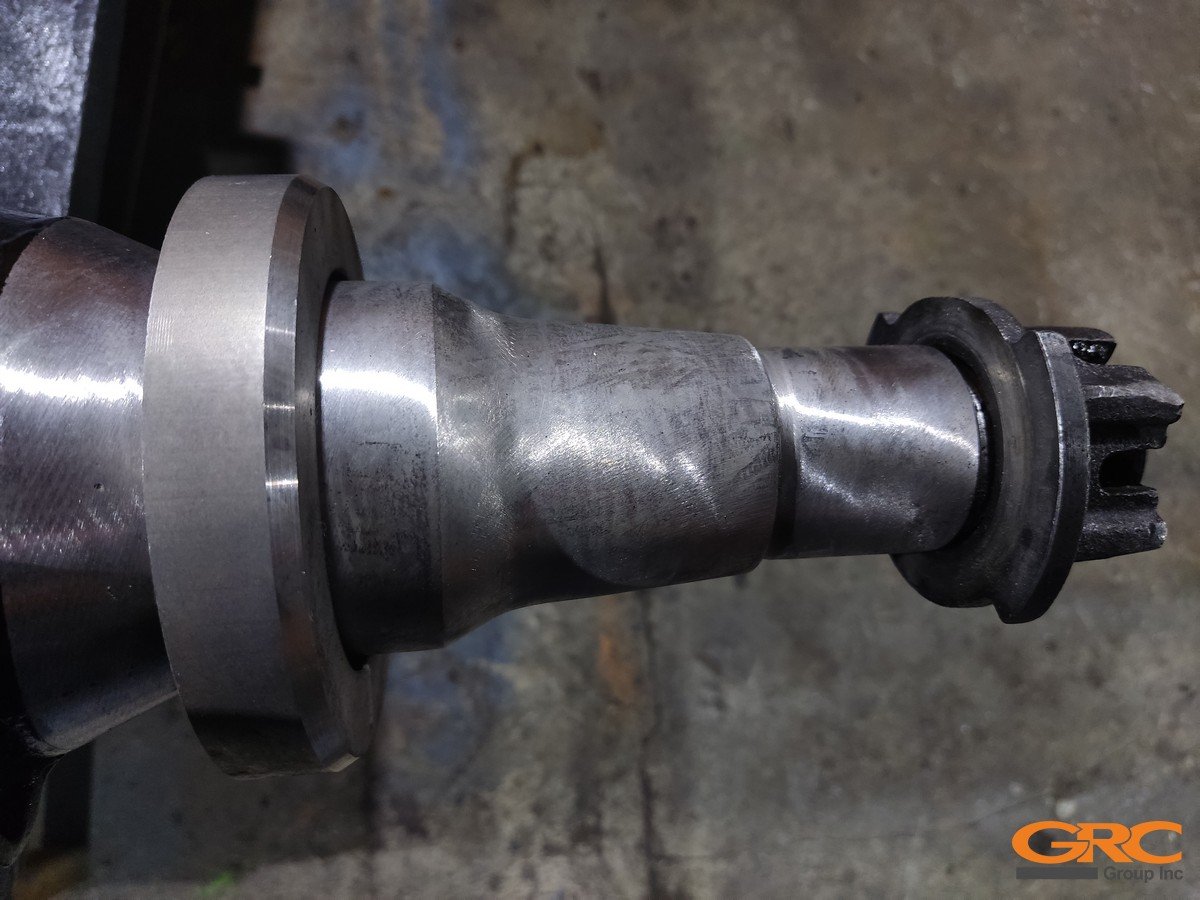

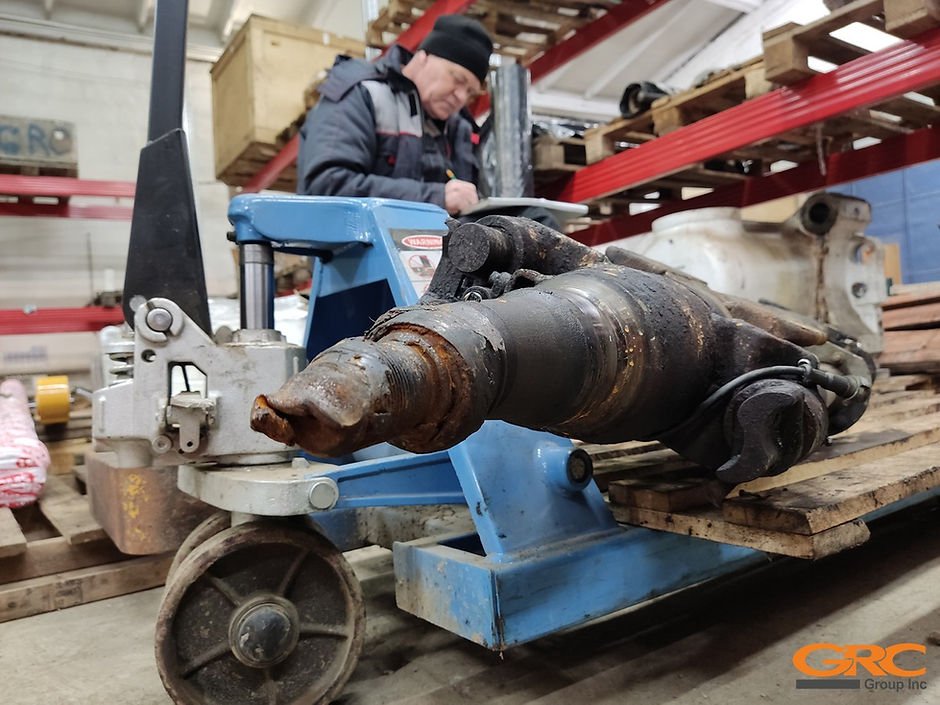

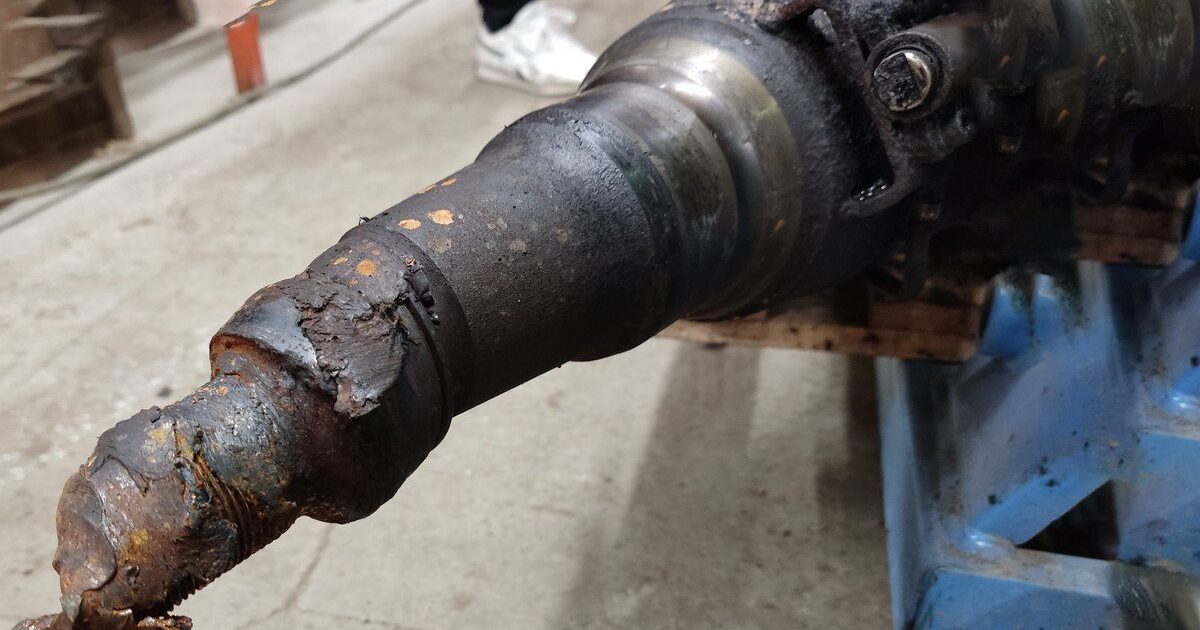

В производство поступила ось полуприцепа. Её правая цапфа — концевой участок, на котором устанавливается ступица, — была деформирована и требовала замены.
Что сделали
- Подготовили конструкторскую документацию и изготовили заготовку цапфы.

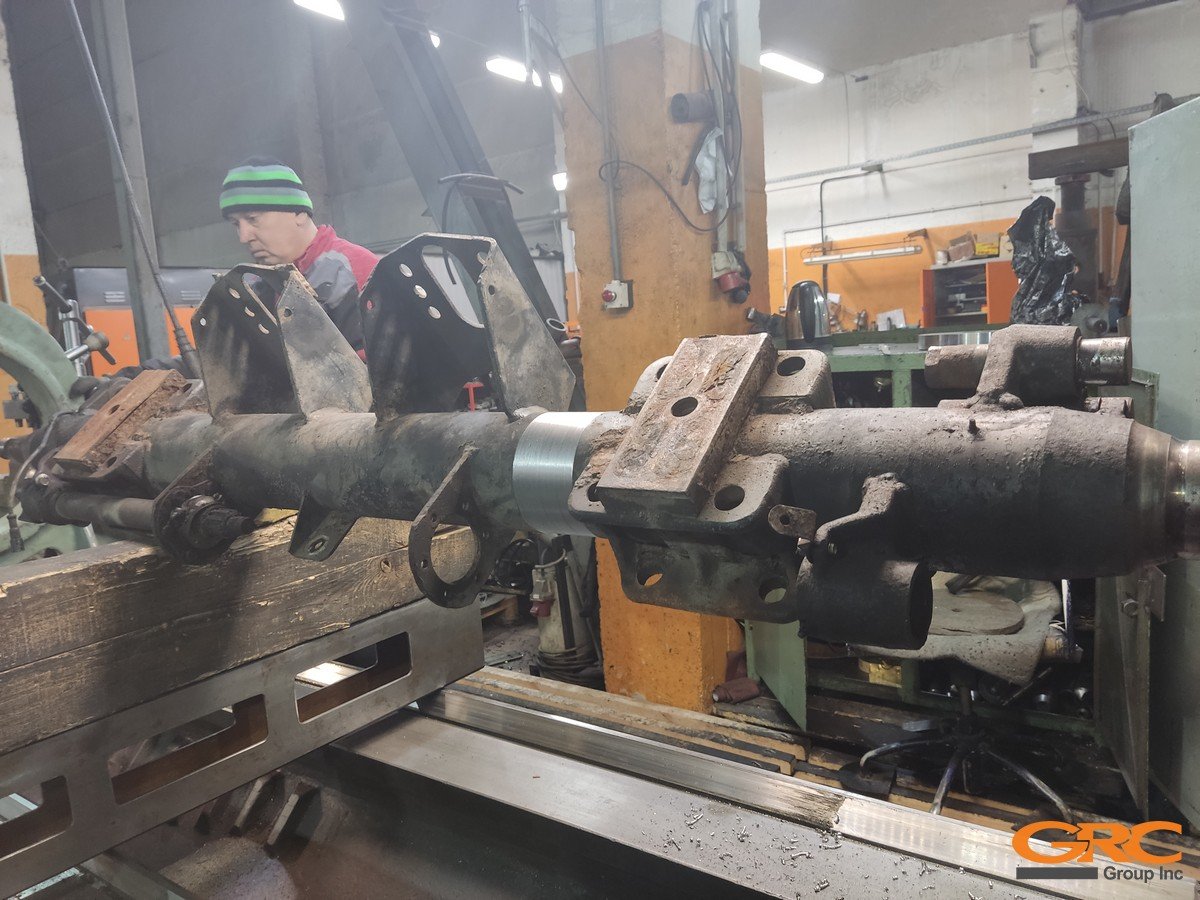

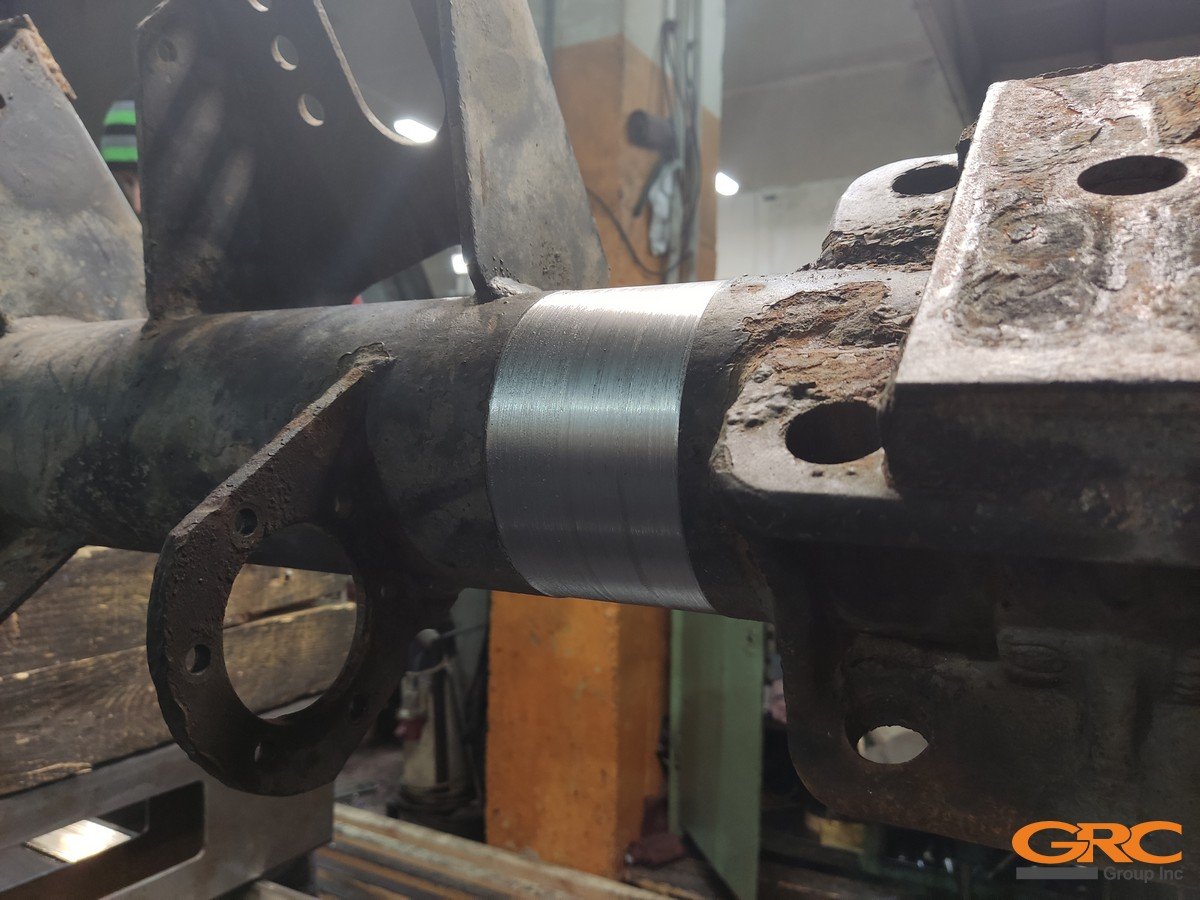

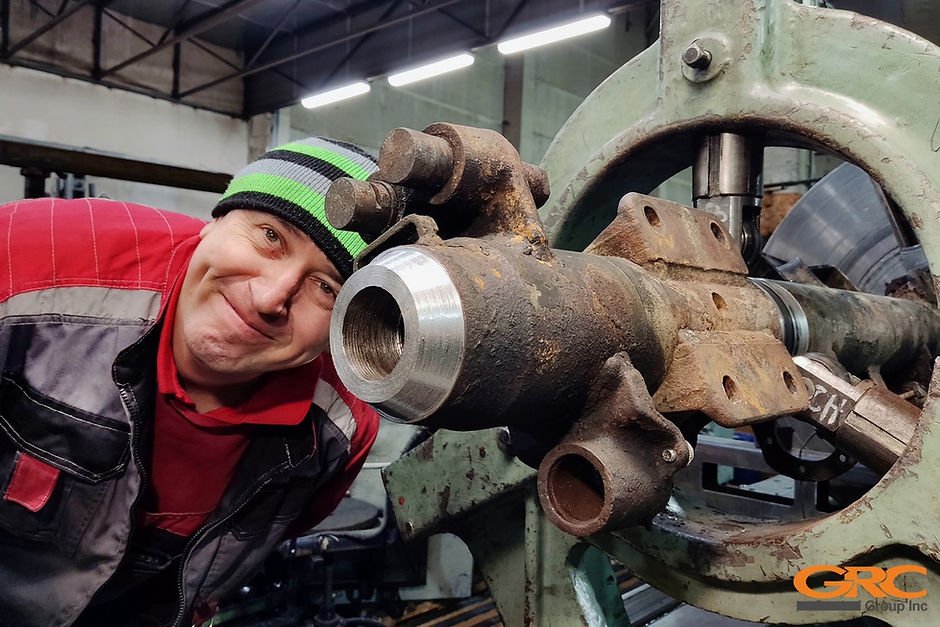

- Удалили повреждённый участок, расточили отверстие в корпусе оси.

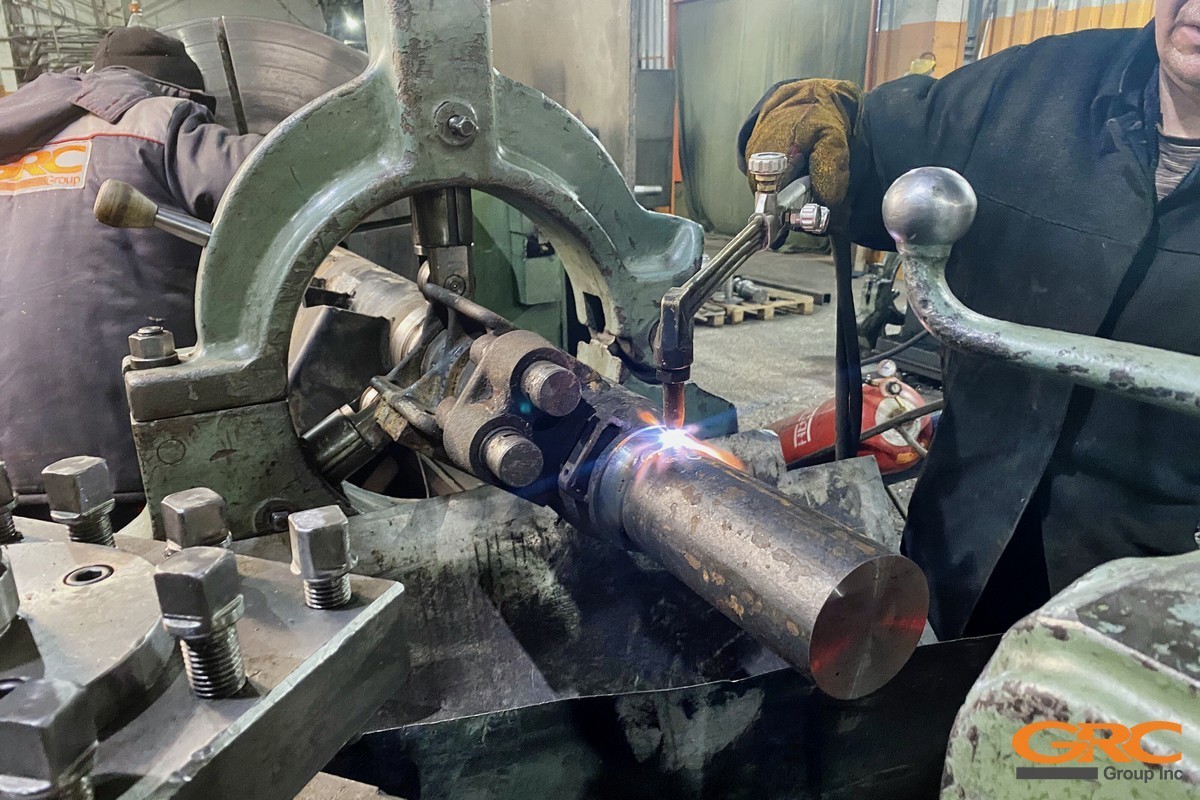

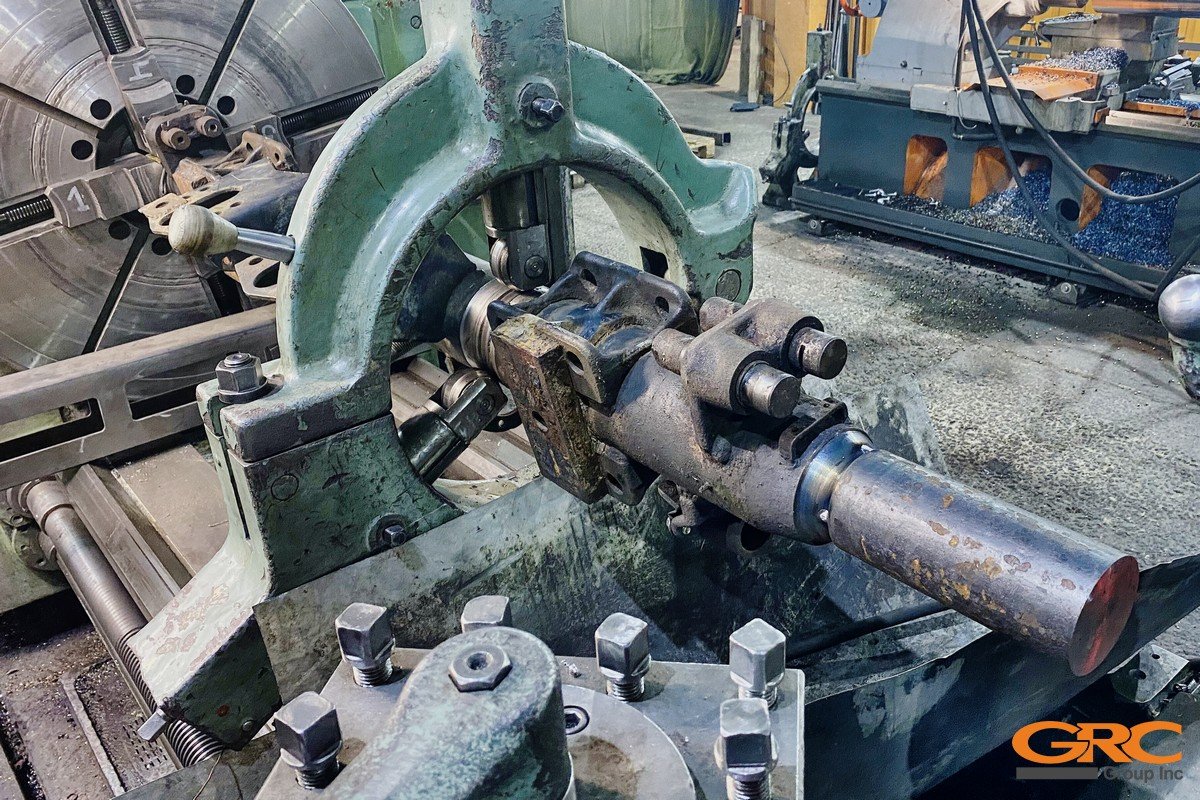

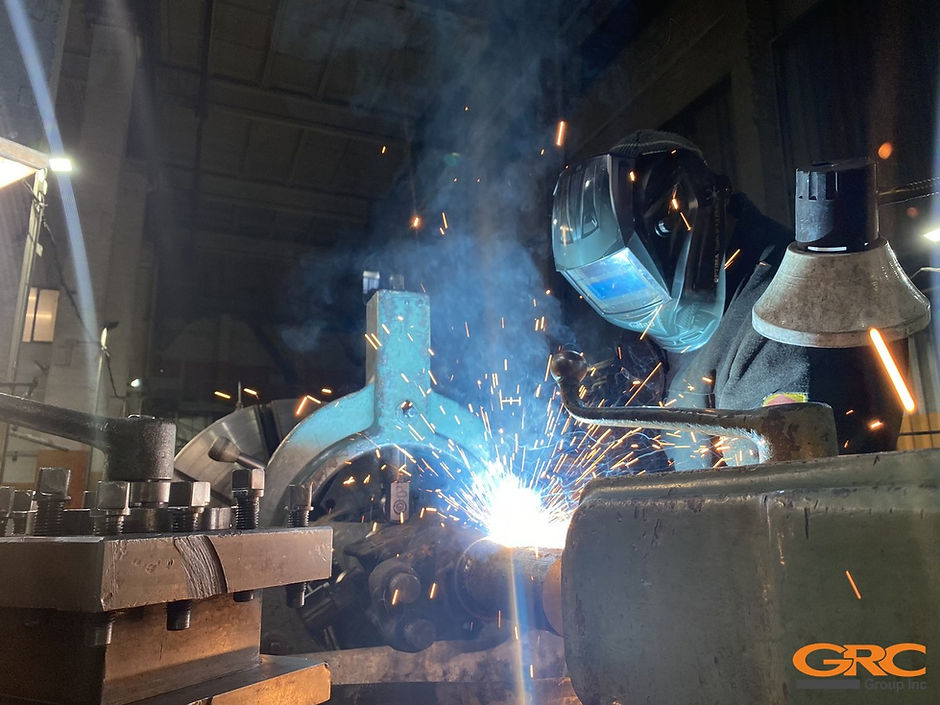

- Выставили новую цапфу и приварили её.

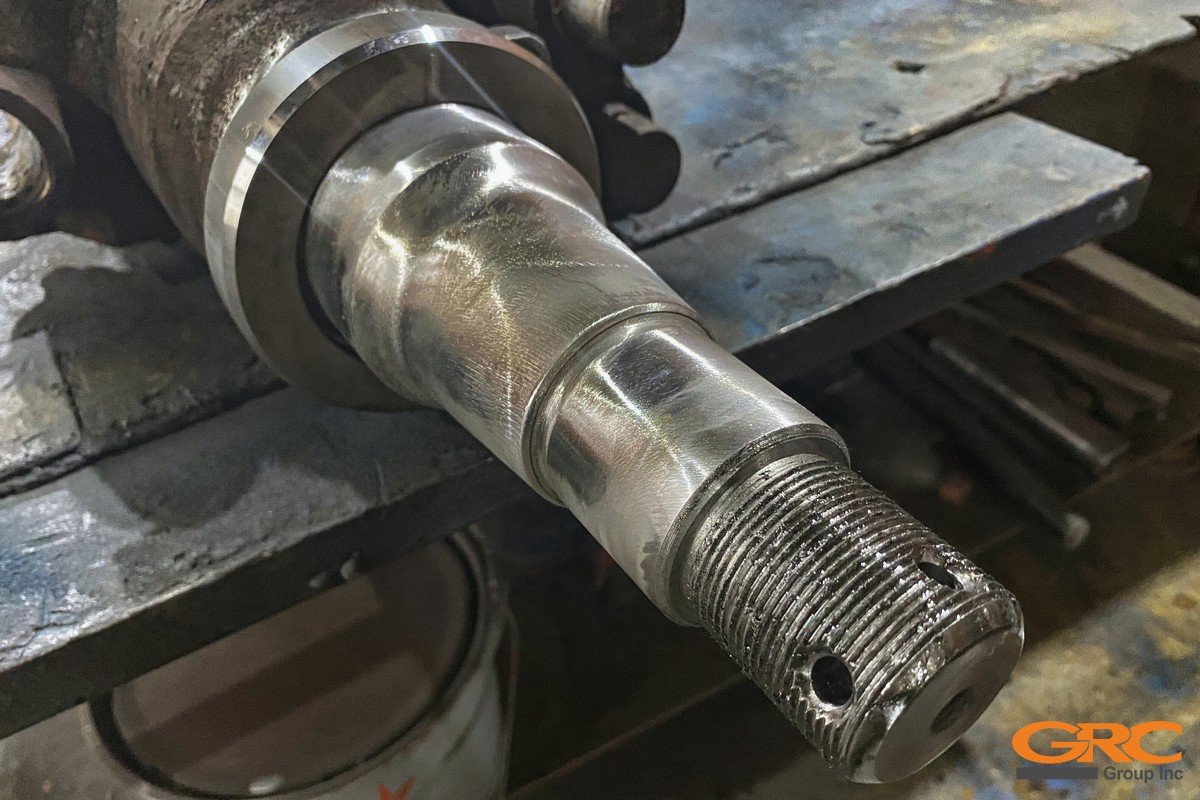

- На токарном станке ДИП-500 обработали поверхности в окончательные размеры.

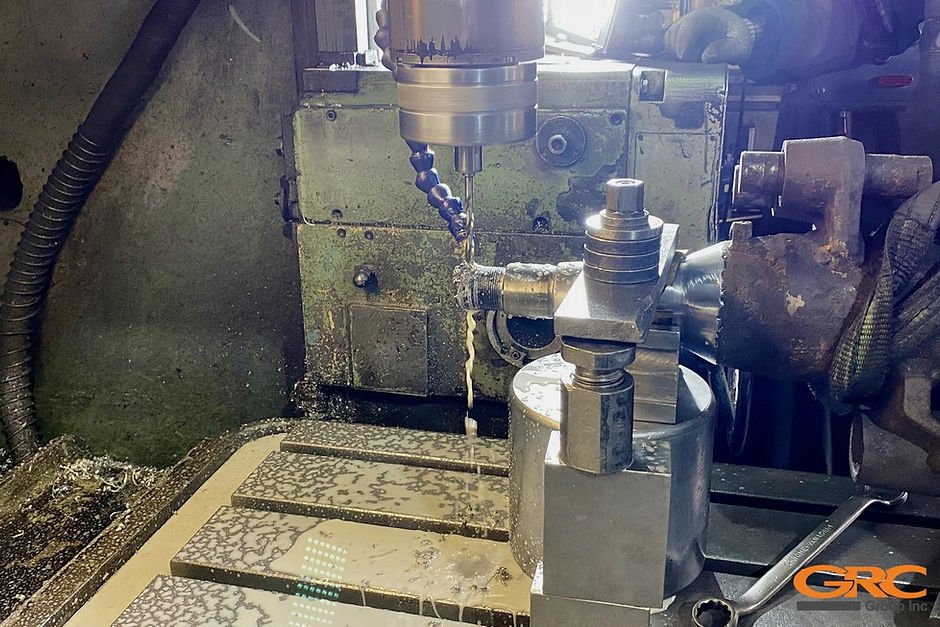

- Нарезали резьбу и просверлили два сквозных отверстия.

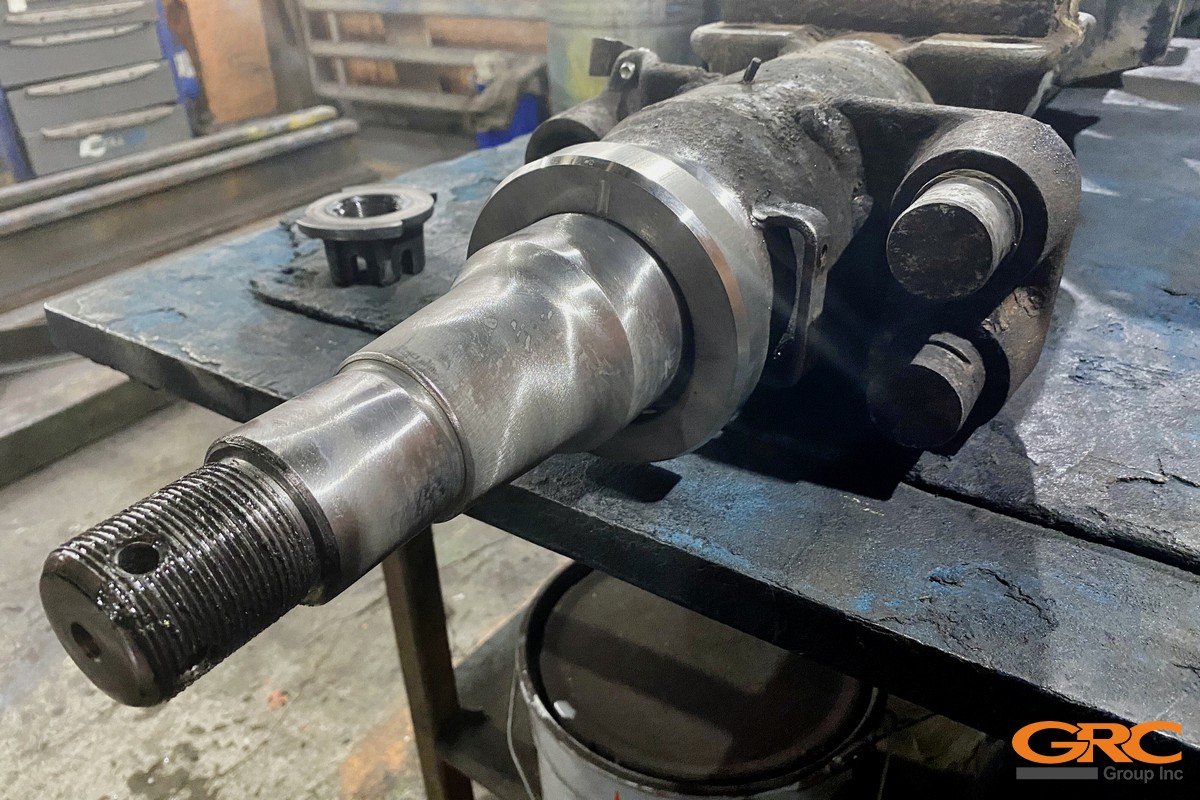

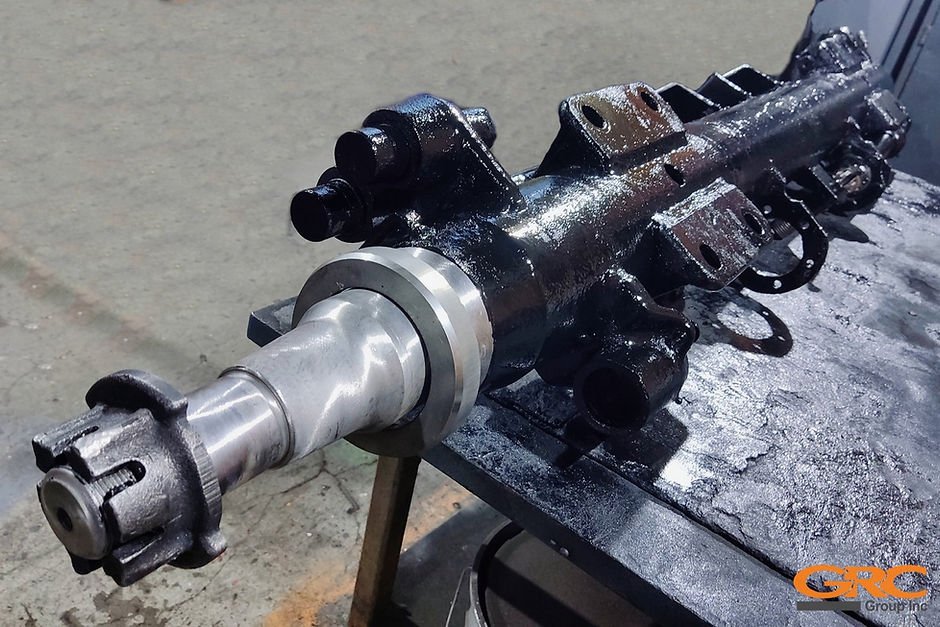

- Проверили цапфу ответными деталями и покрасили узел.
Результат
Сохранили корпус оси, заменив повреждённый конец. Посадки и резьбу новой цапфы проверили по деталям, с которыми она работает.
