Пример выполненной работы
Ремонт балки Mitsubishi FUSO Canter (058-0003516)
Шкворневые посадки балки Mitsubishi FUSO Canter восстановили ремонтными втулками. Мы предварительно определили угол установки пальцев, затем обработали отверстия до рабочего диаметра 28 мм.
Что поступило в ремонт

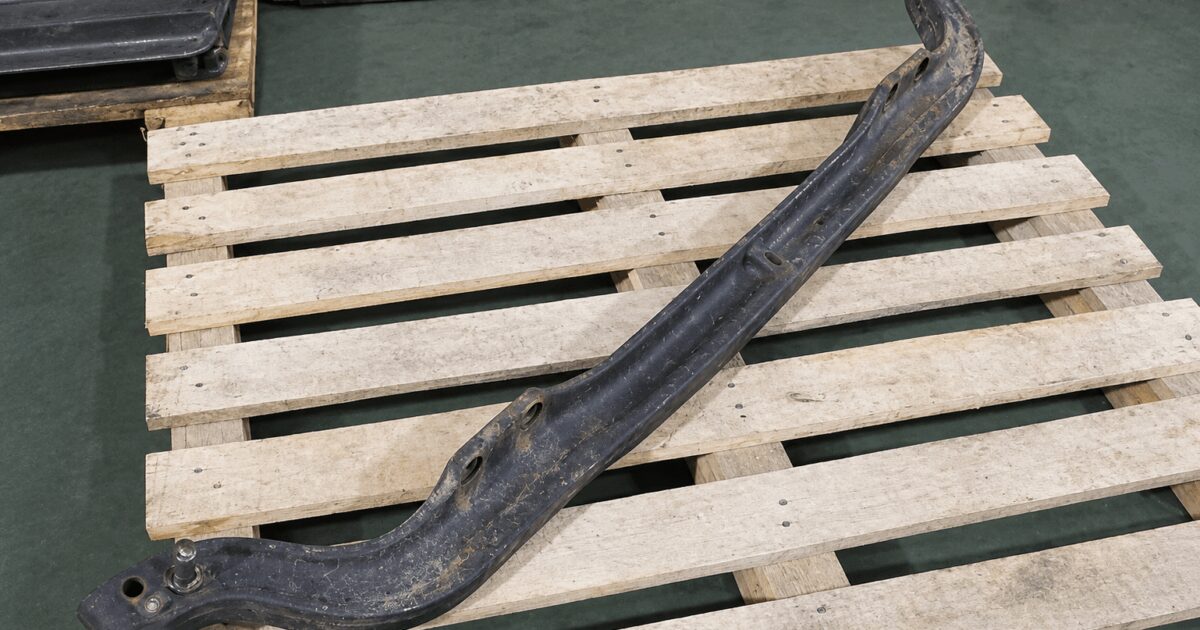

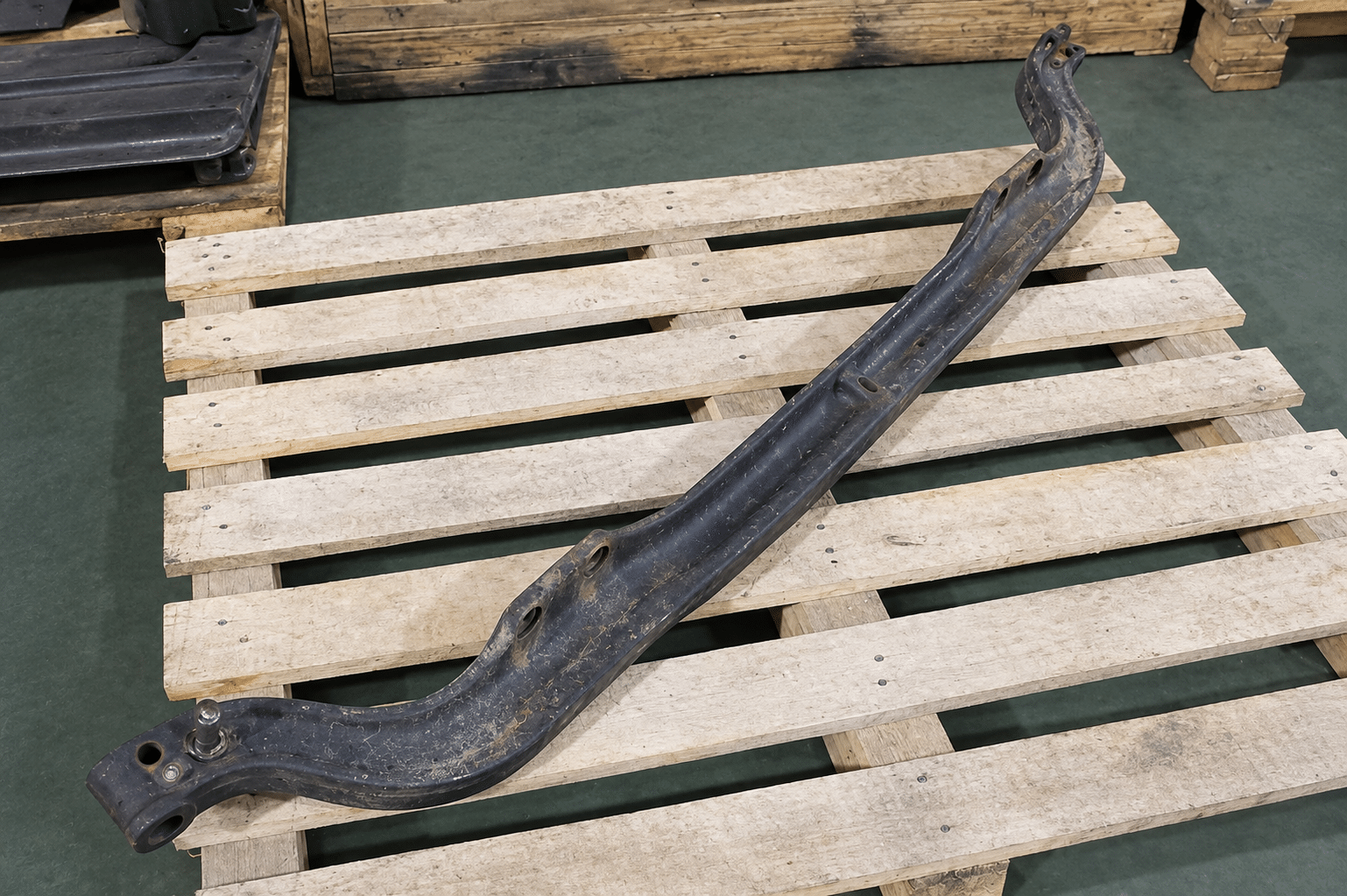

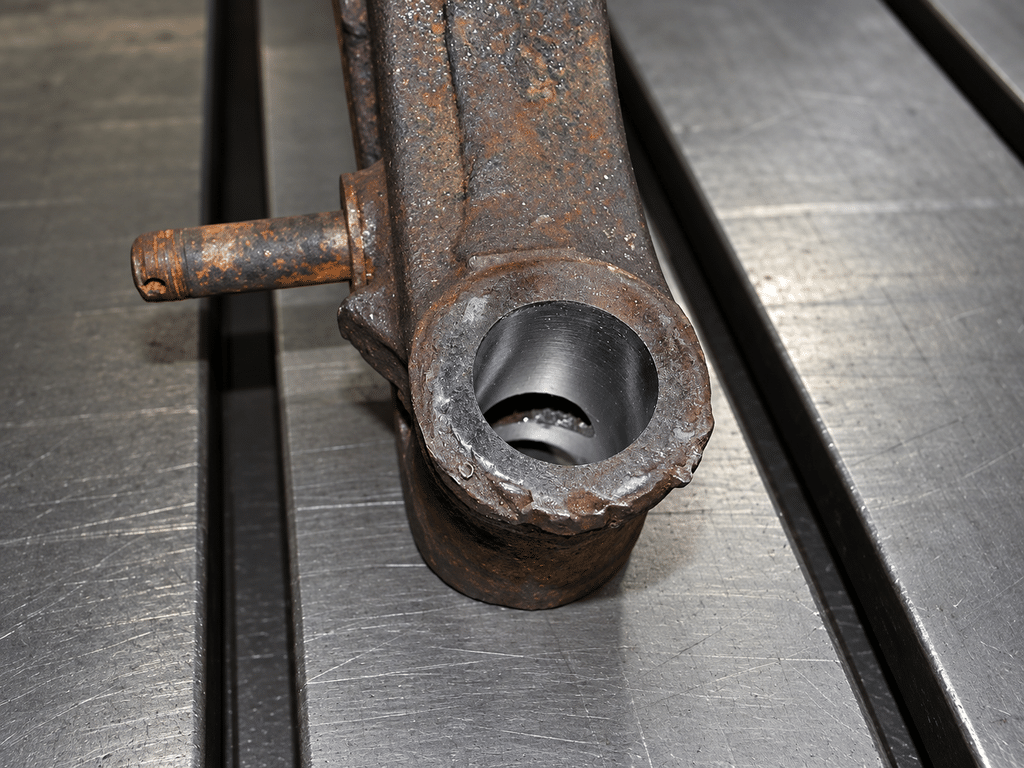

Заказчик привёз переднюю балку среднетоннажного грузовика, артикул 058-0003516. Восстановлению подлежали места соединения со шкворнями.
Что сделали
- Сняли размеры и определили угол расположения посадок.

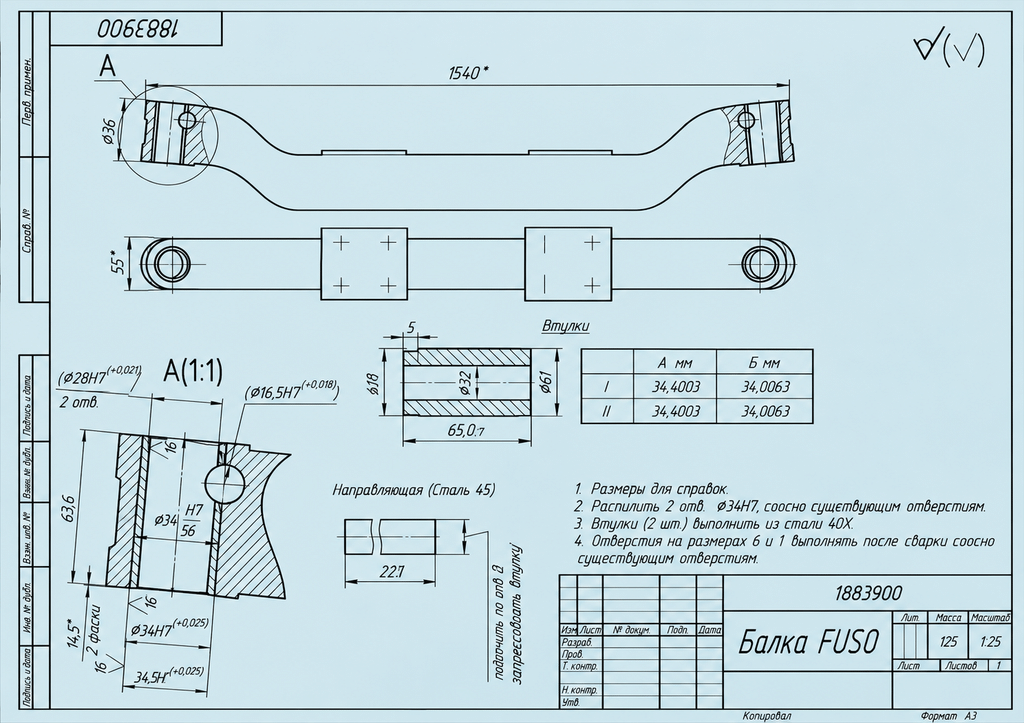

- Разработали конструкторскую документацию.

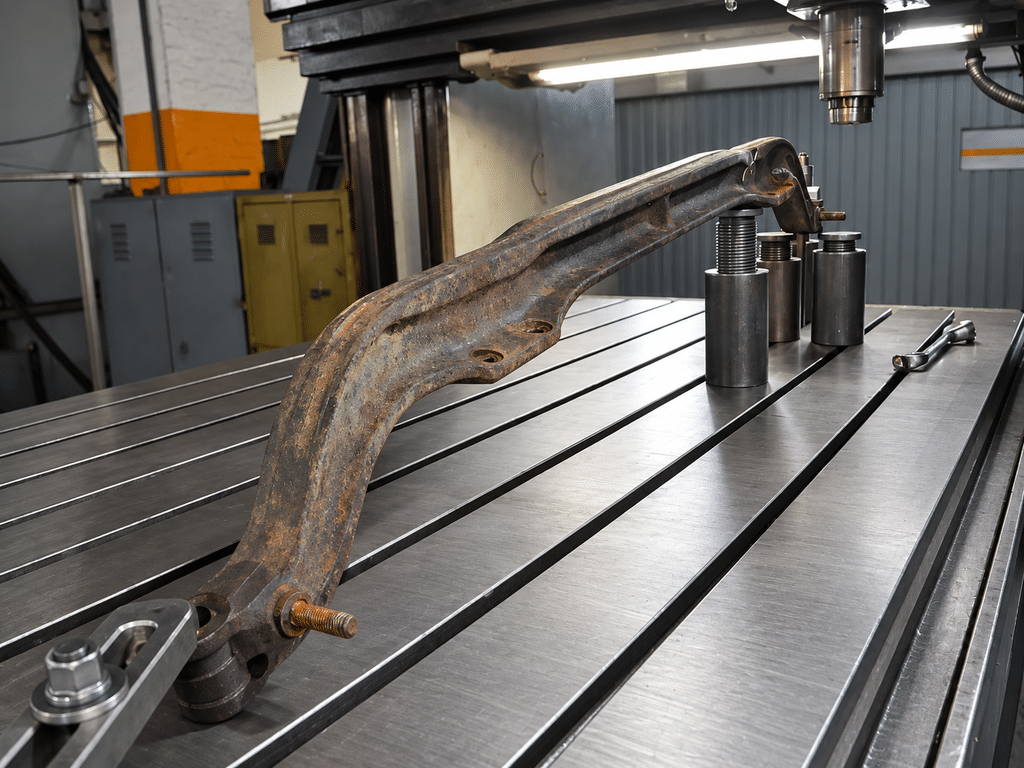

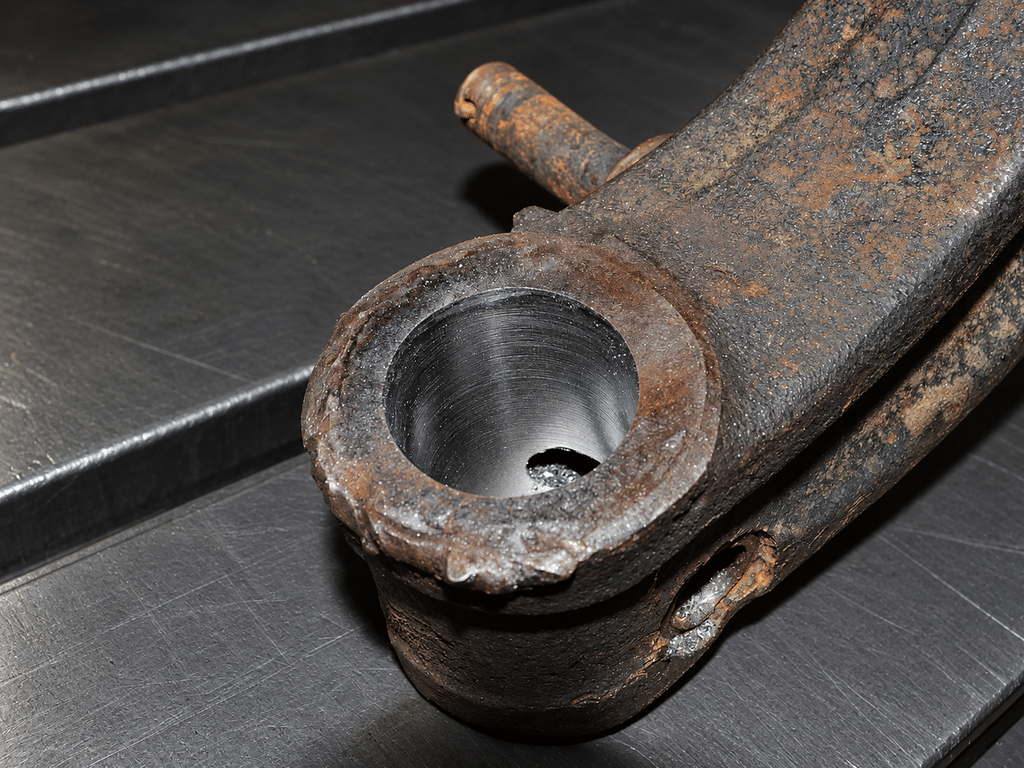

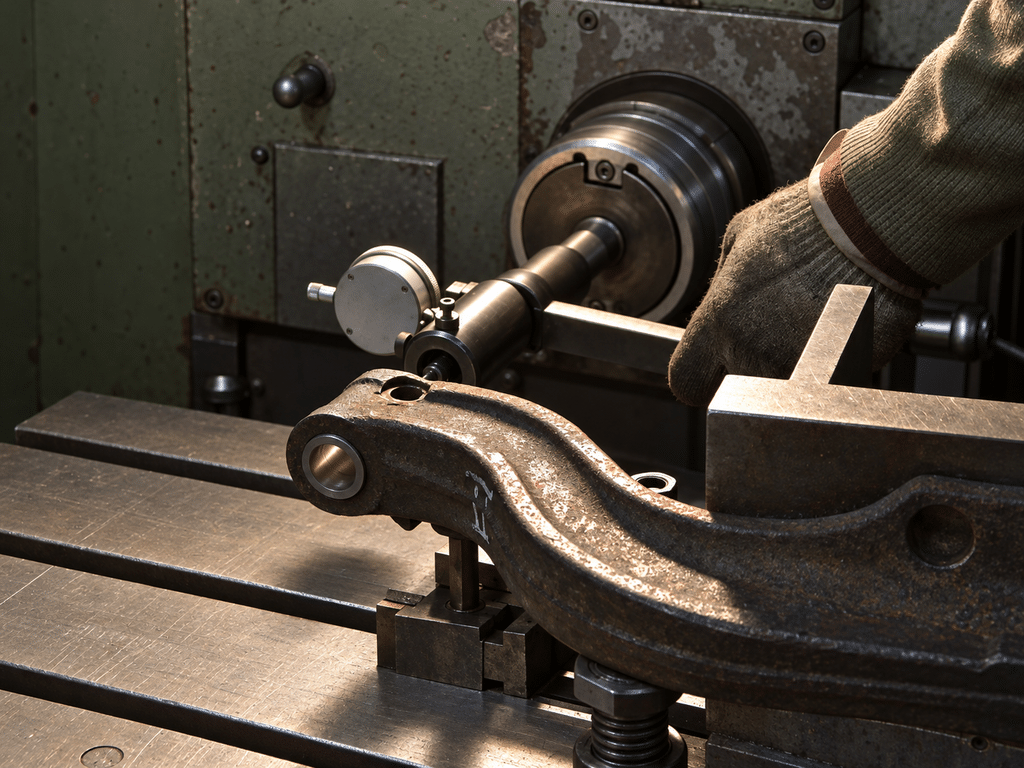

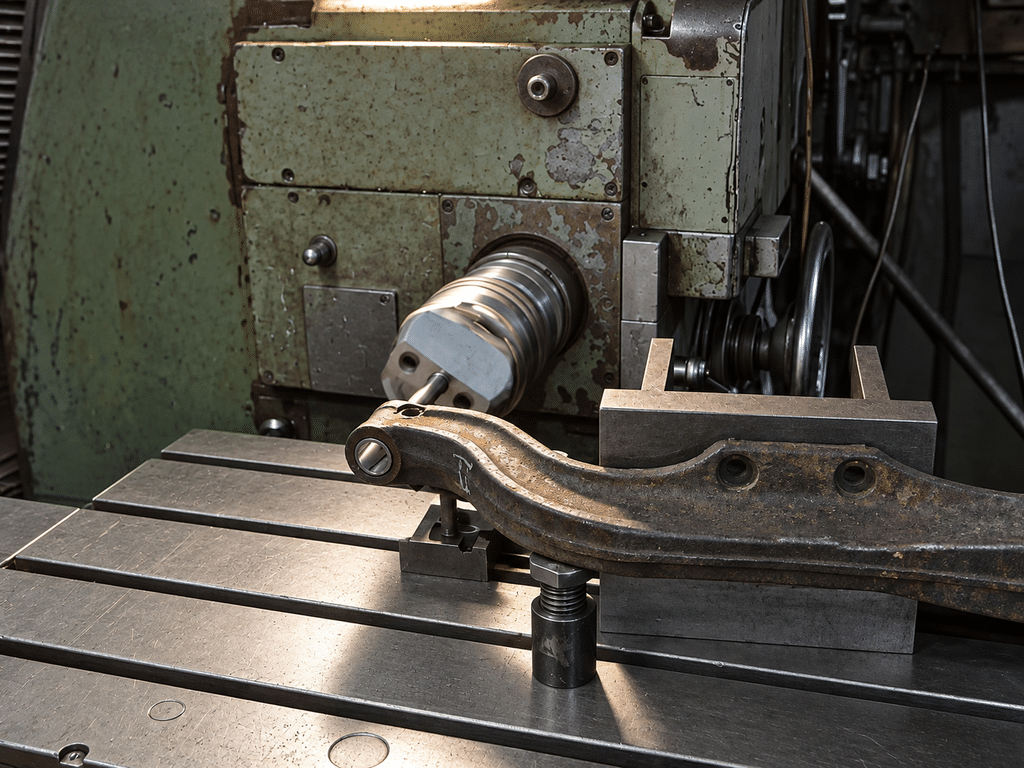

- На координатно-расточном станке увеличили отверстия до Ø34 мм.

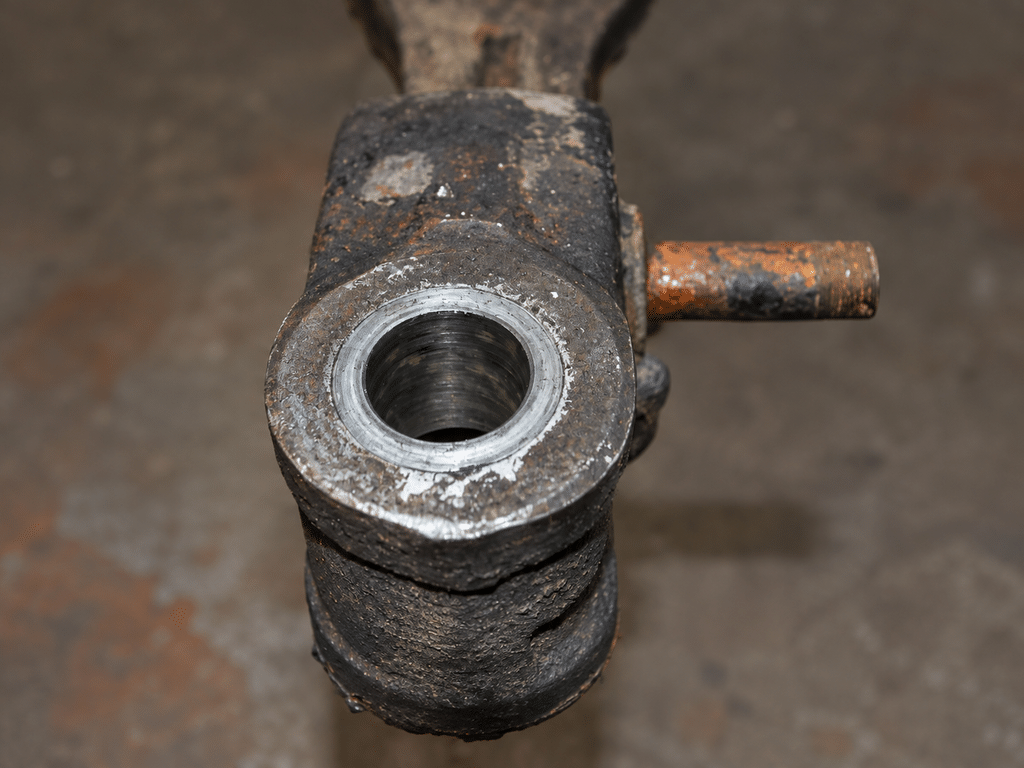

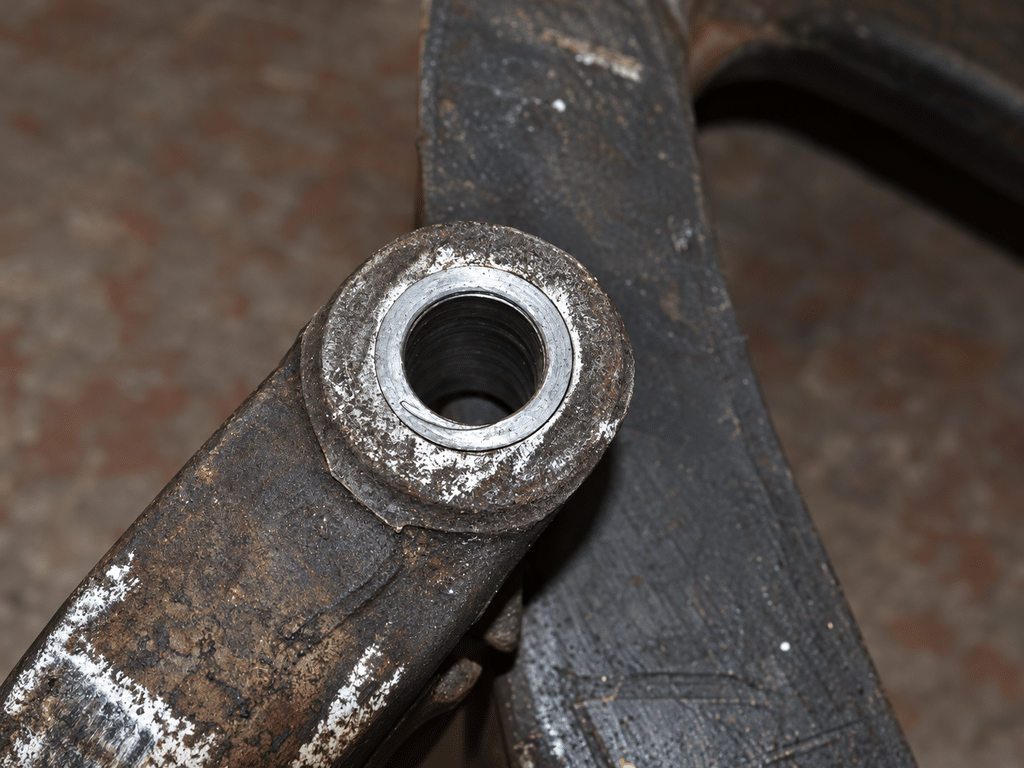

- Изготовили и запрессовали ремонтные втулки.

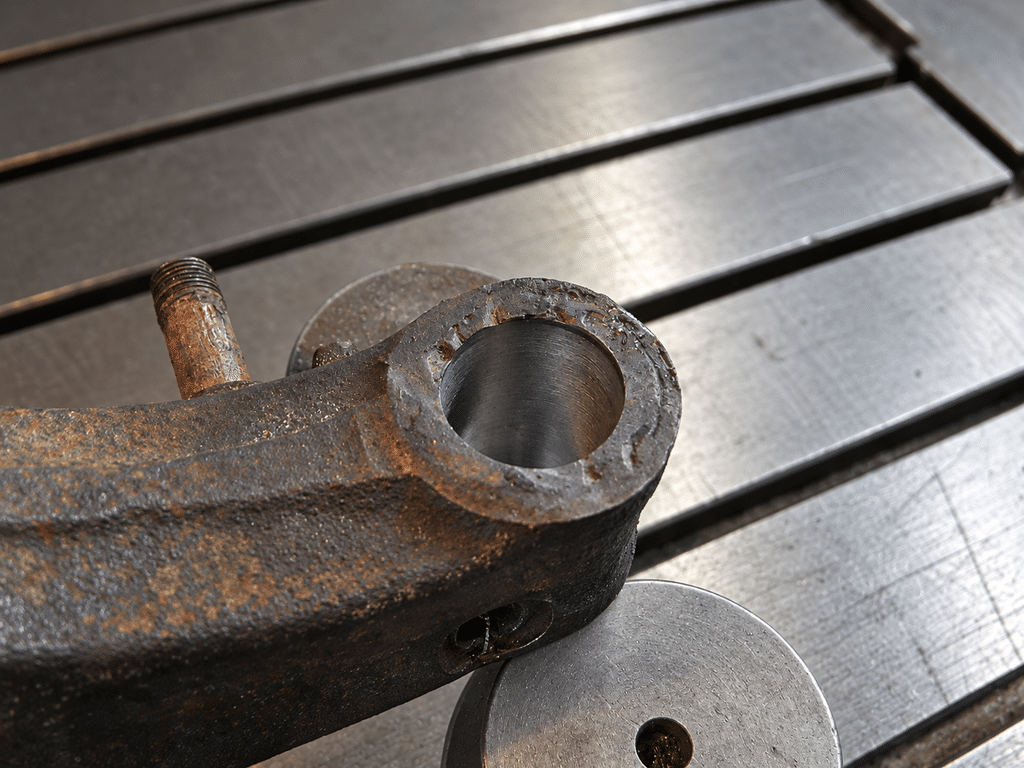

- Выполнили окончательную расточку до Ø28 мм.

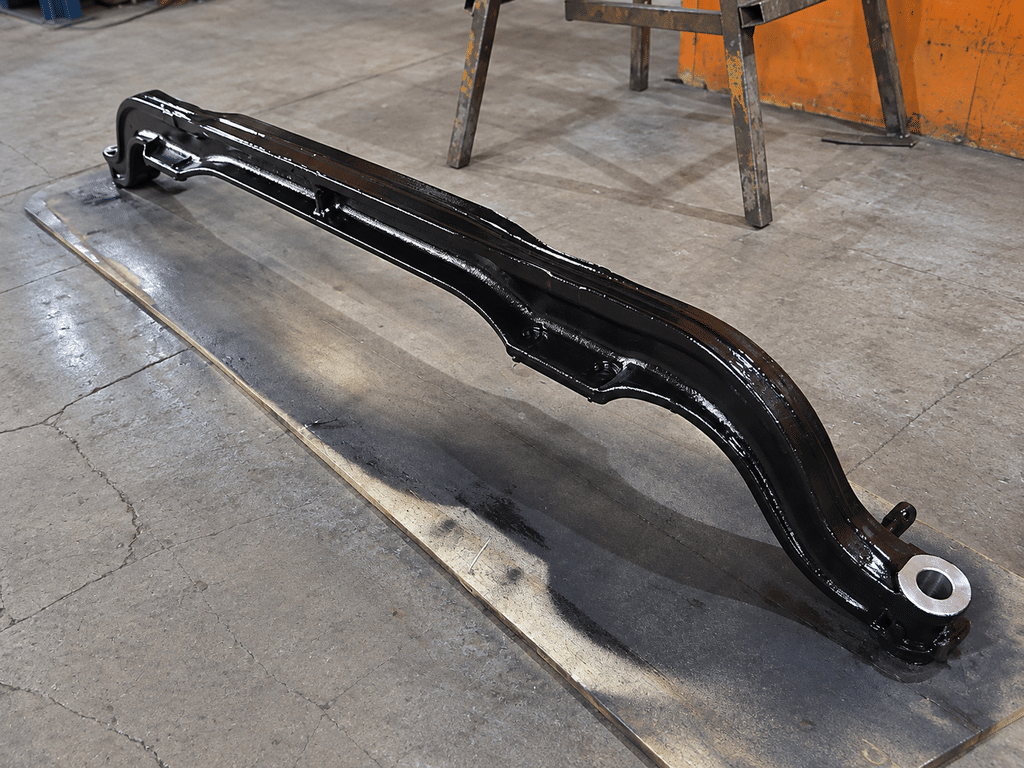

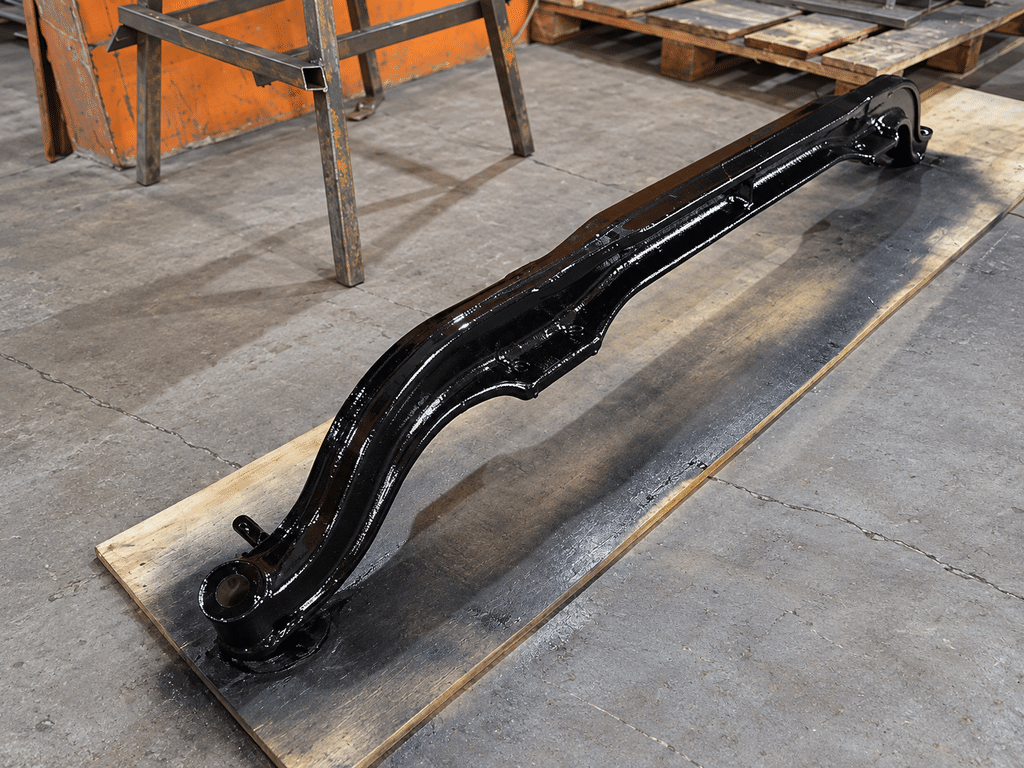

- Загрунтовали, покрасили и отправили деталь заказчику.
Результат
Сохранили балку, восстановив шкворневые сопряжения втулками. Рабочие отверстия обработали после запрессовки.
