Пример выполненной работы
Ремонт балки Isuzu NQR
Шкворневые посадки балки Isuzu NQR восстановили ремонтными втулками. Мы обработали отверстия с сохранением предусмотренного конструкцией угла.
Что поступило в ремонт
Передняя балка грузовика. Износ затронул отверстия под шкворни в местах соединения с поворотными кулаками.
Что сделали

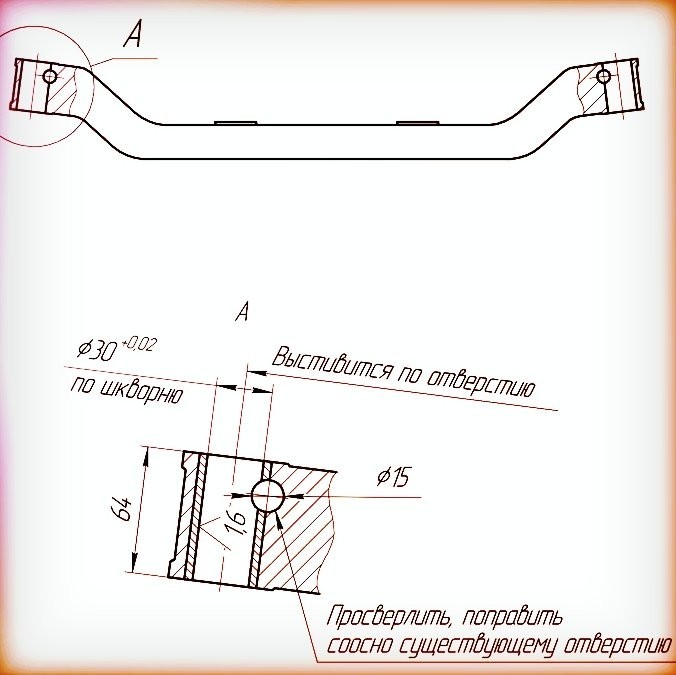

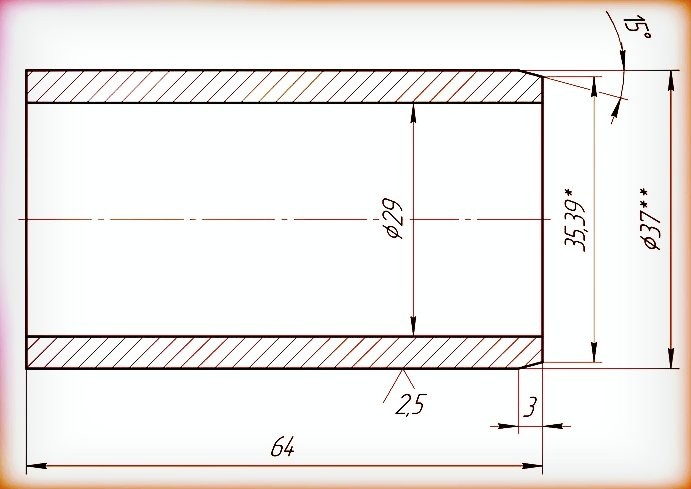

- Подготовили конструкторскую документацию.

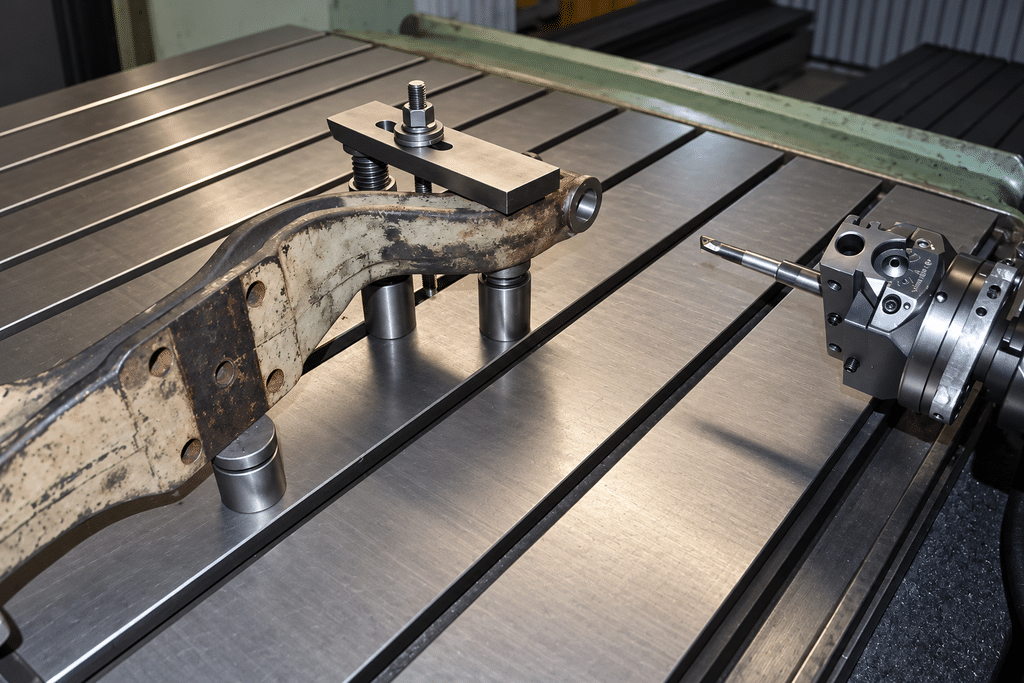

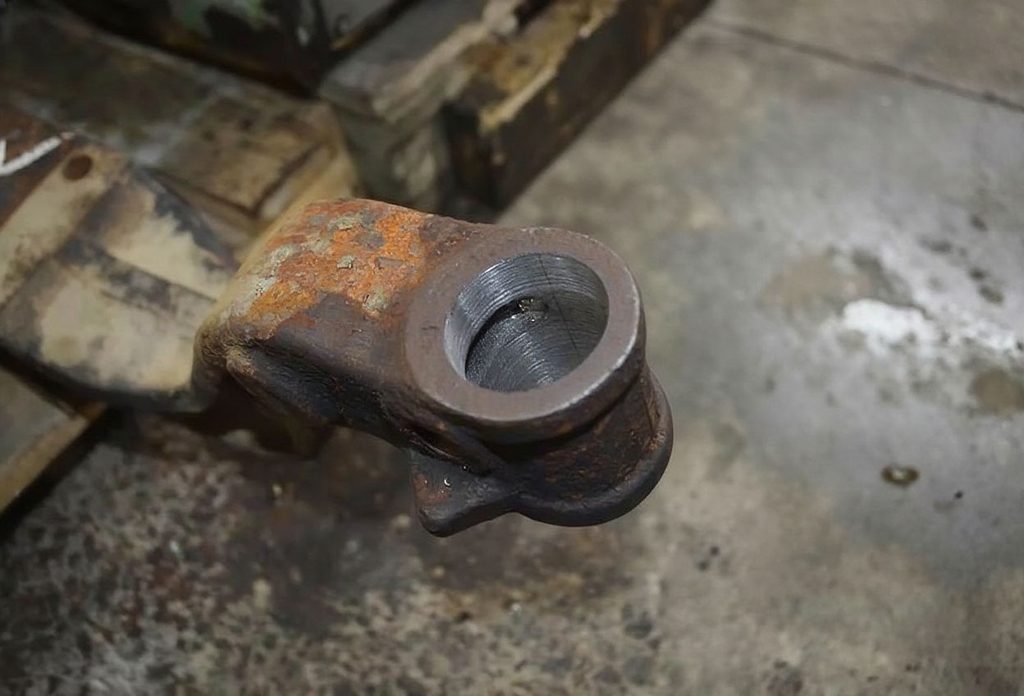

- Расточили повреждённые отверстия до увеличенного диаметра.
- На токарном станке изготовили втулки с припуском.

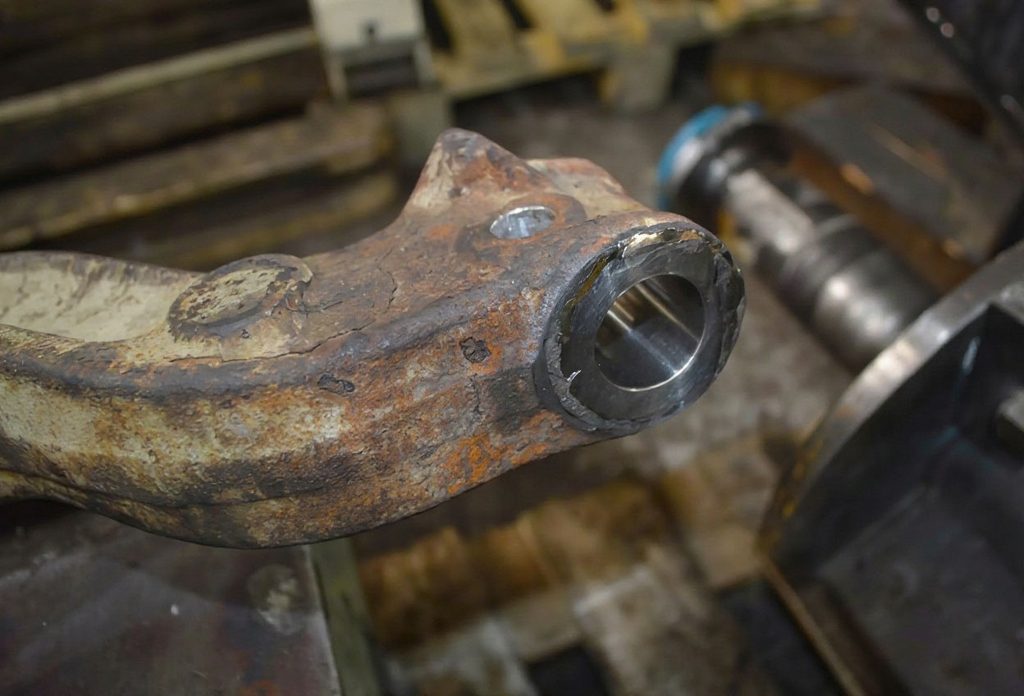

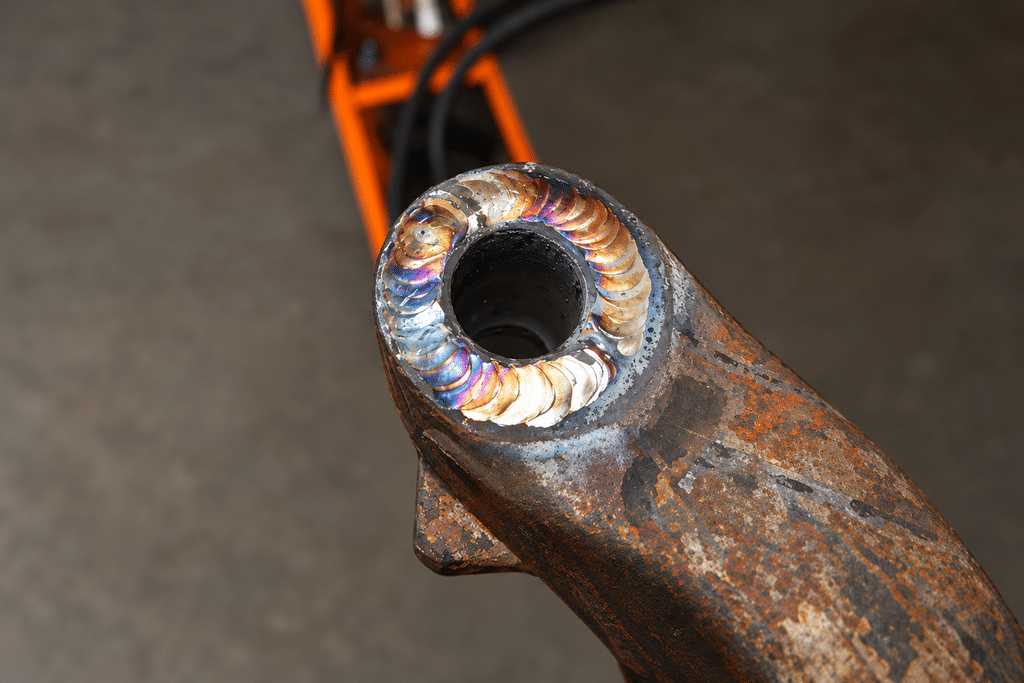

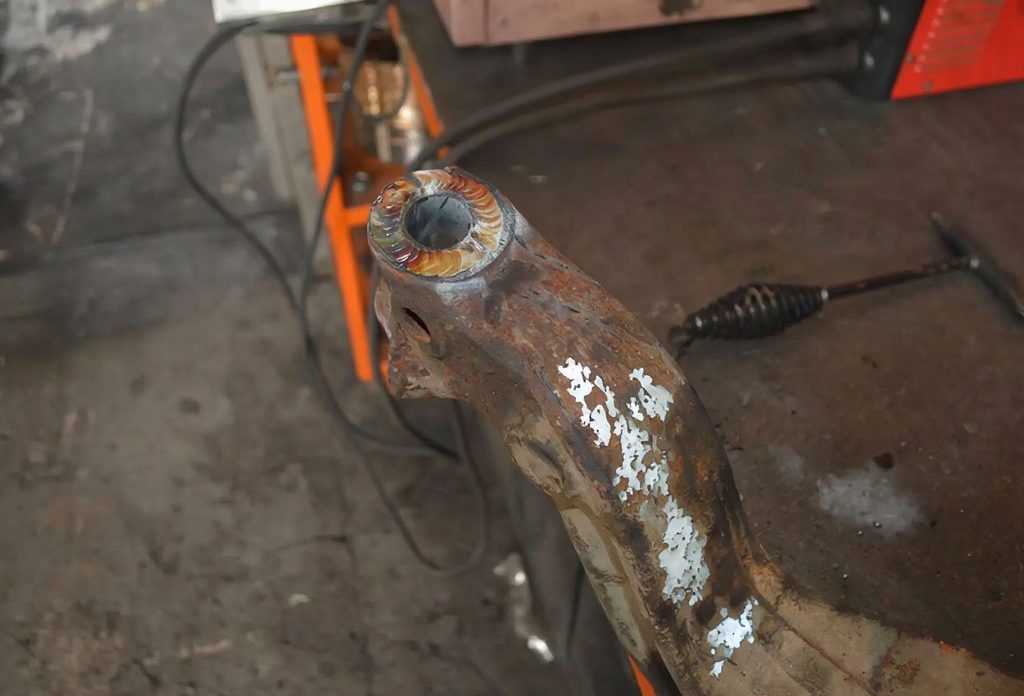

- Запрессовали подготовленные детали и обварили их.

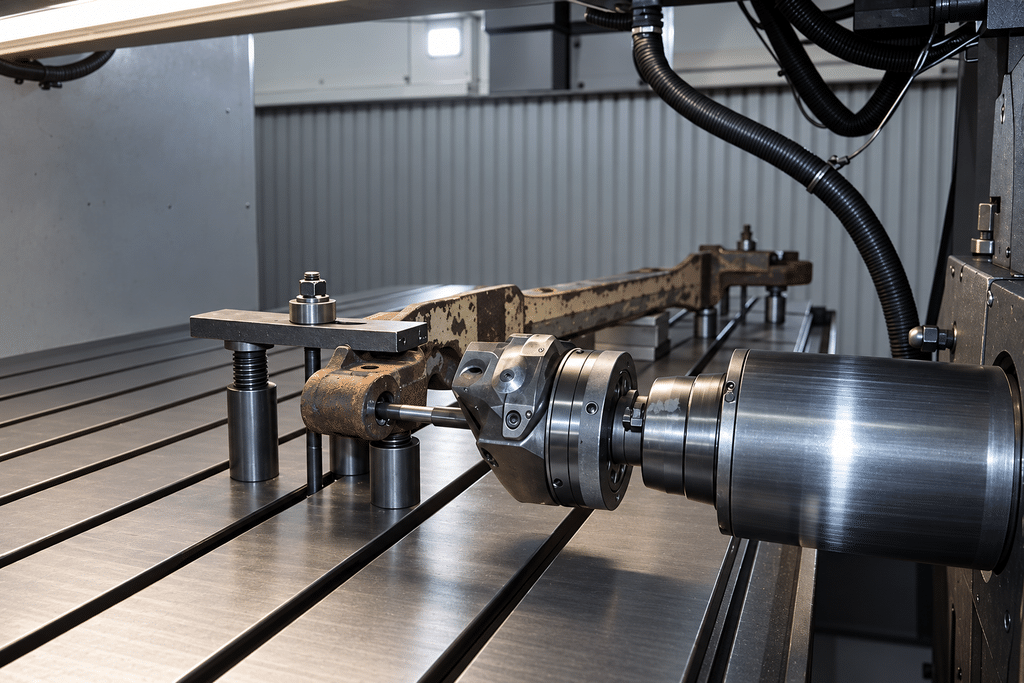

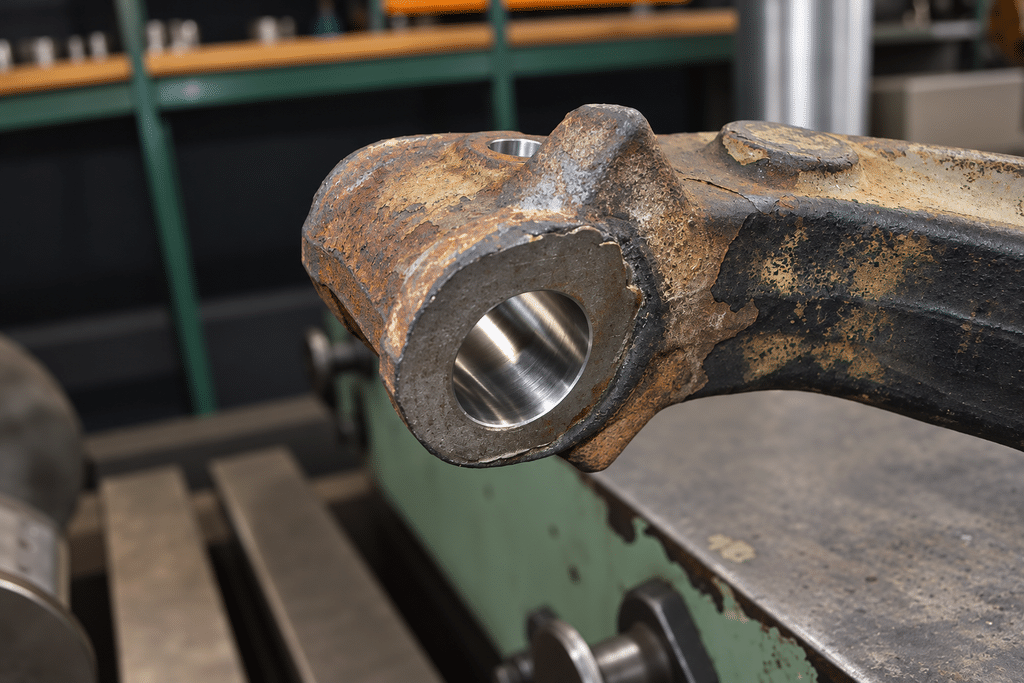

- Выполнили окончательную расточку до заводских размеров под заданным углом.

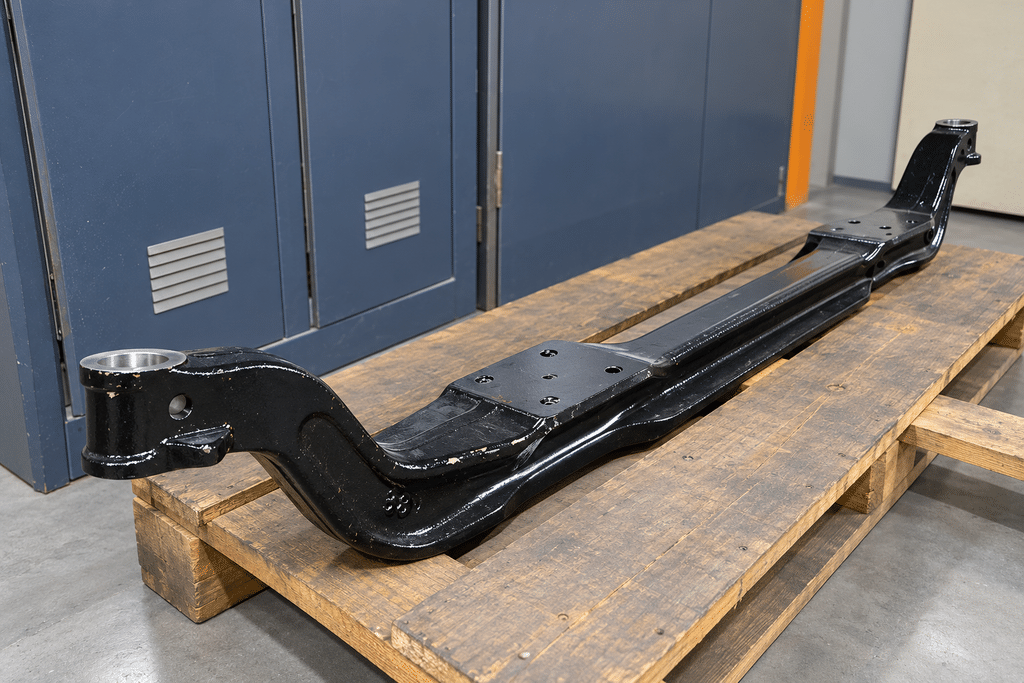

- Зачистили ремонтируемые участки и провели малярные работы.
![Ремонт балки Isuzu NQR [8971375884]](https://mehpark.ru/wp-content/uploads/2020/05/40bf40_79ba0c704cd24c1f833c3637092b50d5mv2.jpg)
Результат

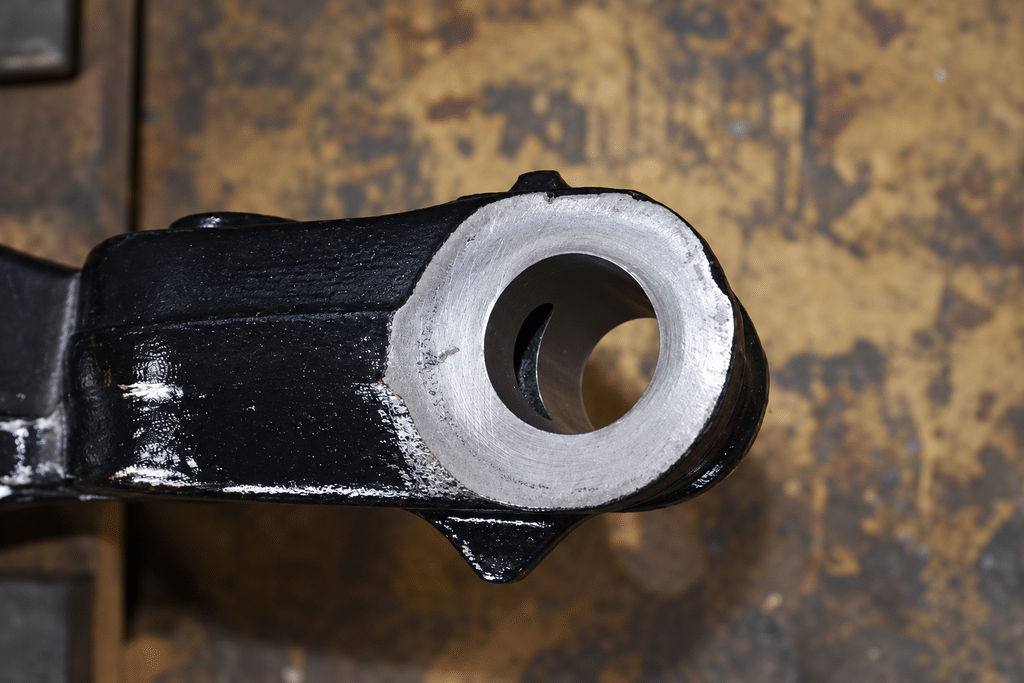

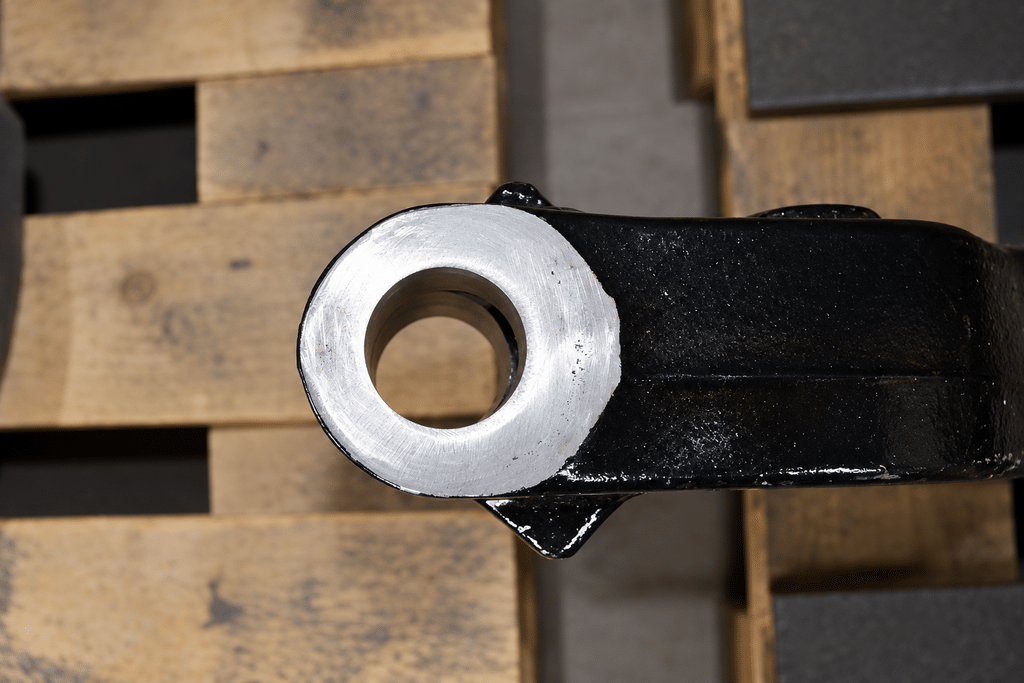

Вернули шкворневым отверстиям заводские размеры. Чистовую обработку провели после закрепления втулок, выдержав угол расположения посадок.
