Пример выполненной работы
Ремонт рулевого моста Linde
Рулевой мост Linde восстановили после поломки цапфы и нарушения геометрии проушин.
Что поступило в ремонт

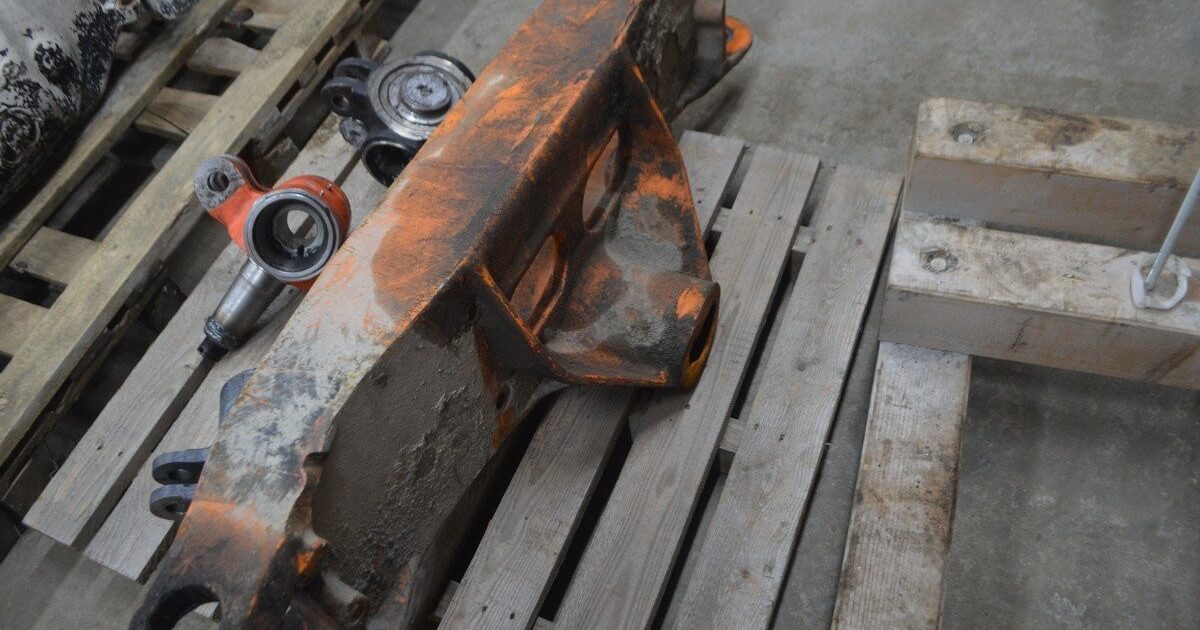

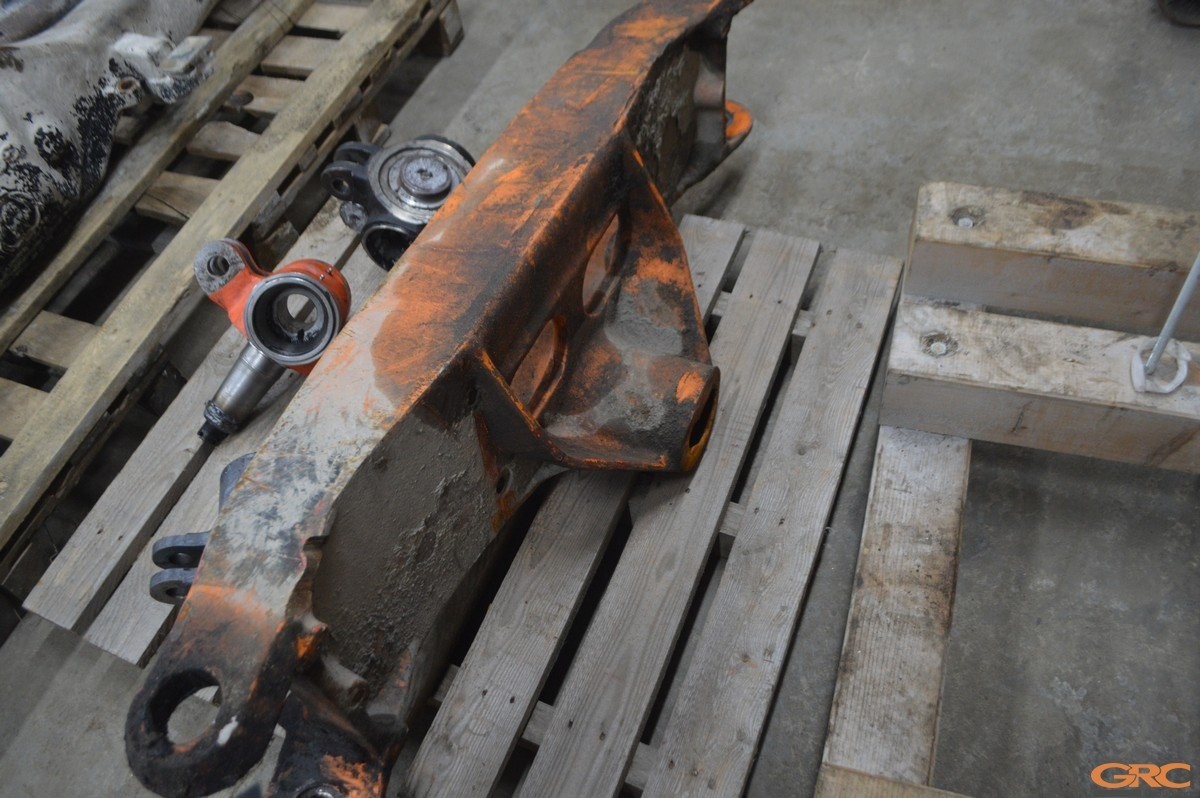

Цапфа связывает балку с рамой погрузчика, а проушины образуют поворотные соединения. У ремонтируемого узла крепёжный участок был сломан, посадки требовали восстановления соосности.
Что сделали

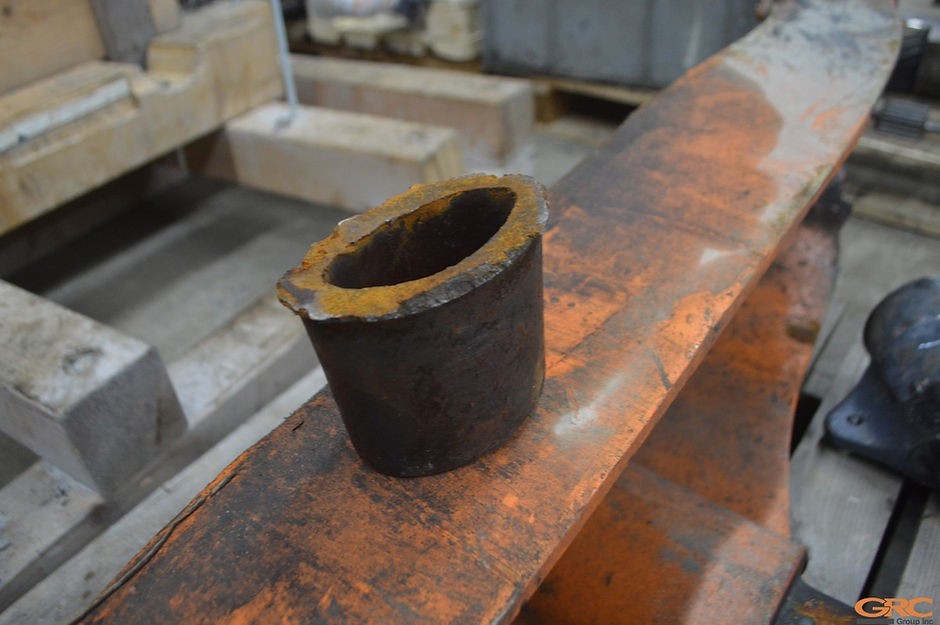

- Изготовили новую цапфу крепления к раме.

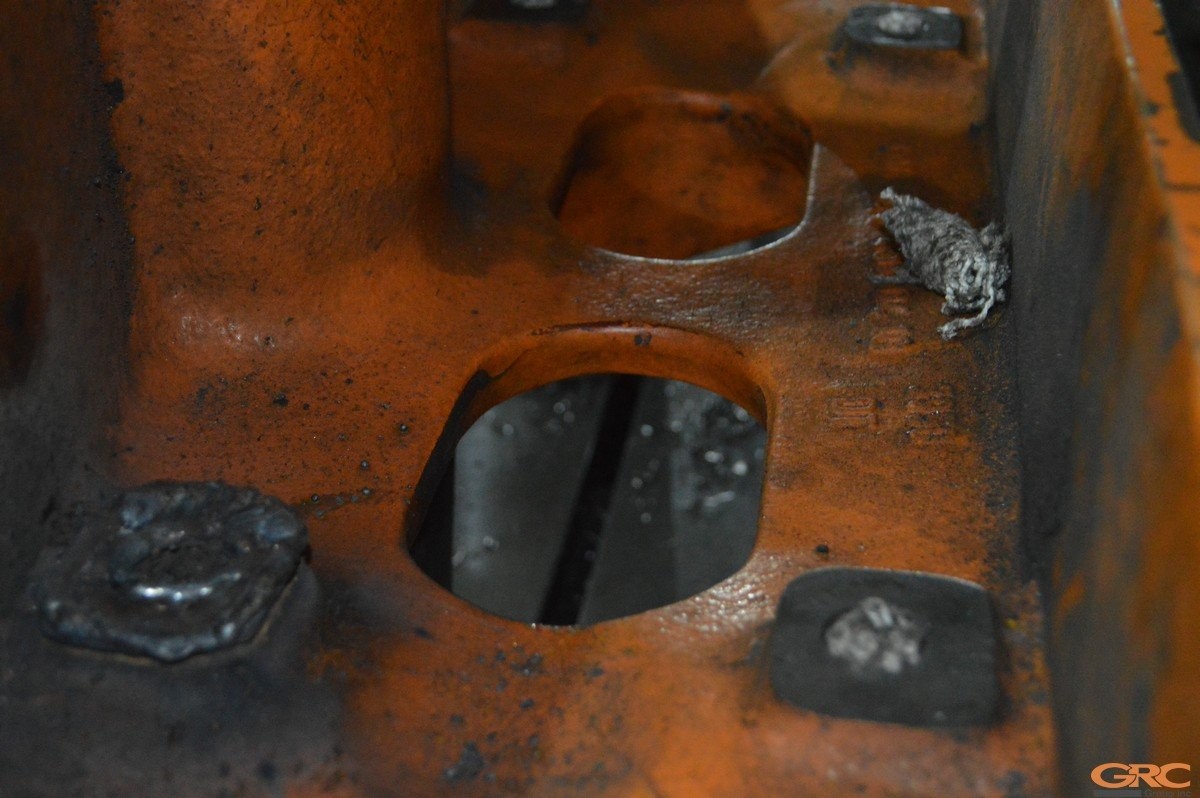

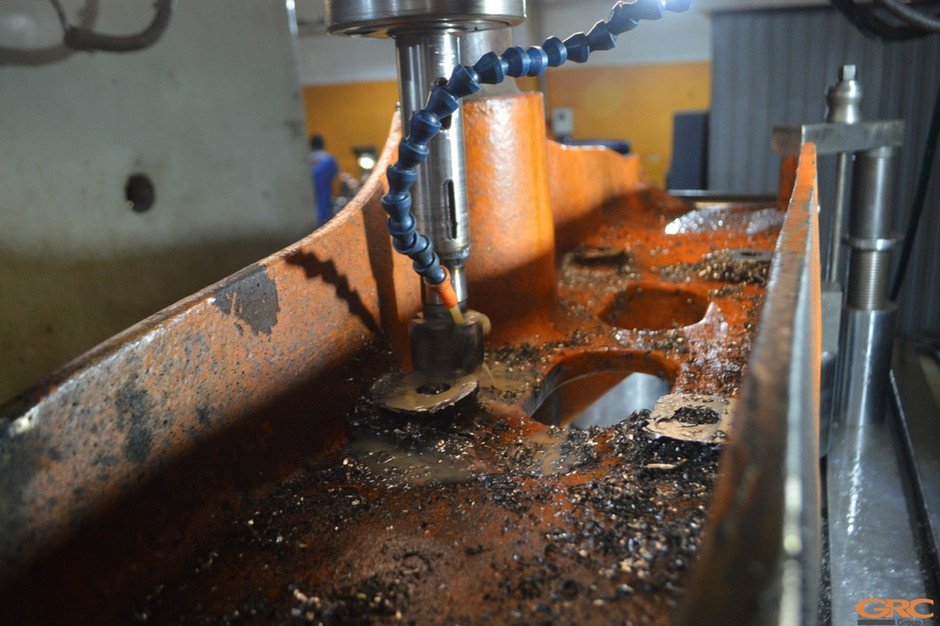

- Зачистили торцевую плоскость и расточили отверстие, удалив остатки повреждённой детали.

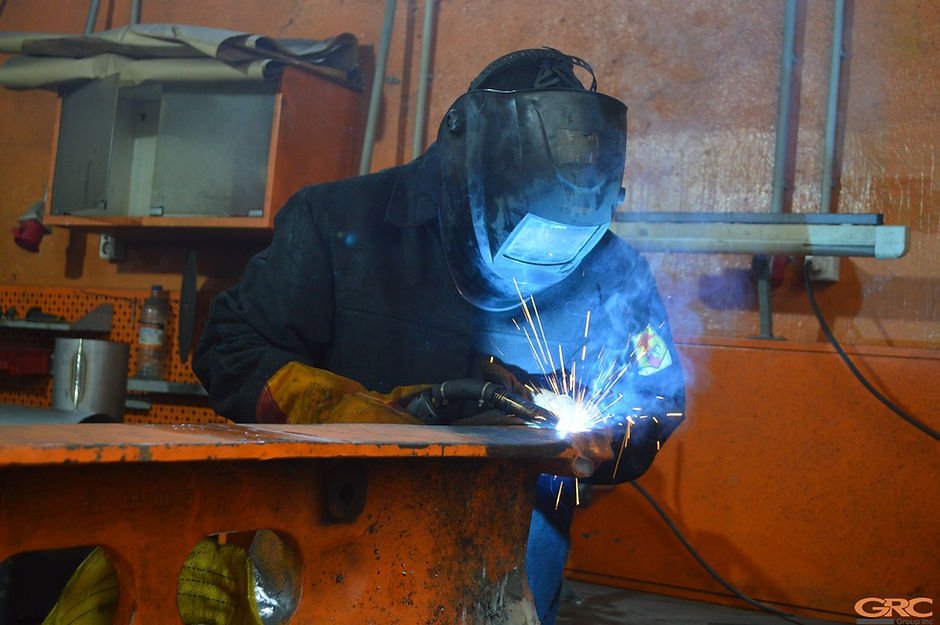

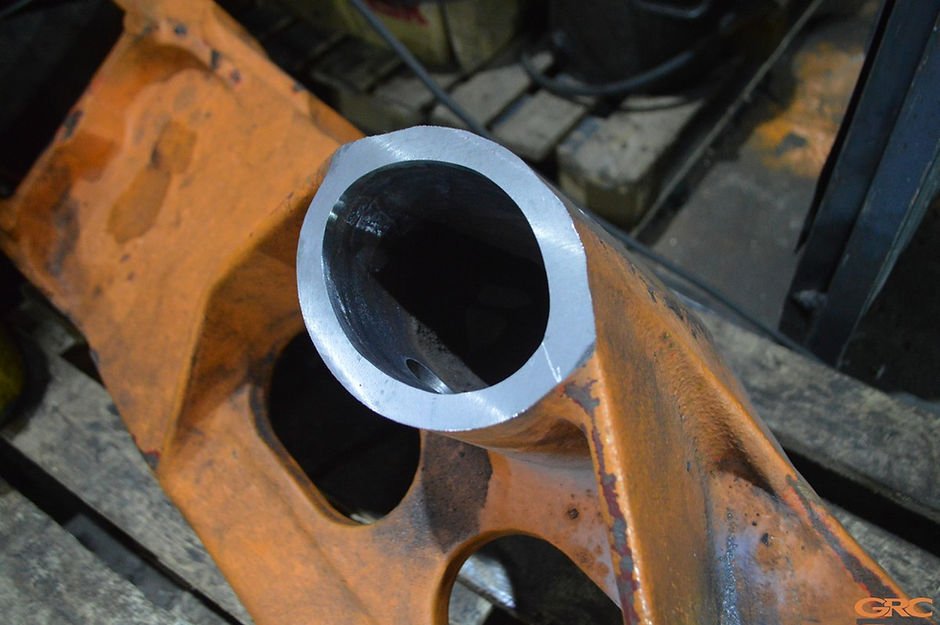

- Запрессовали цапфу и приварили её.

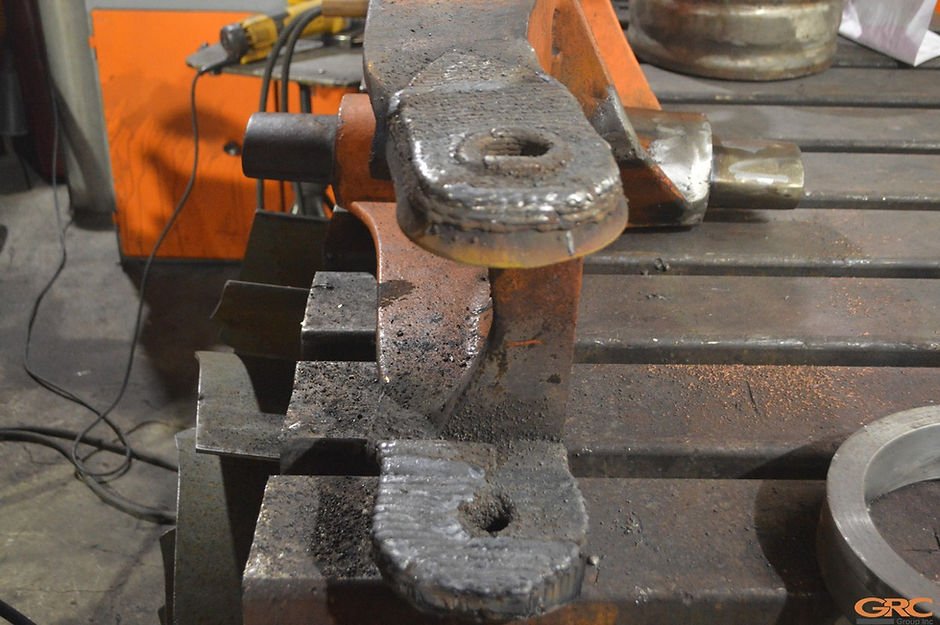

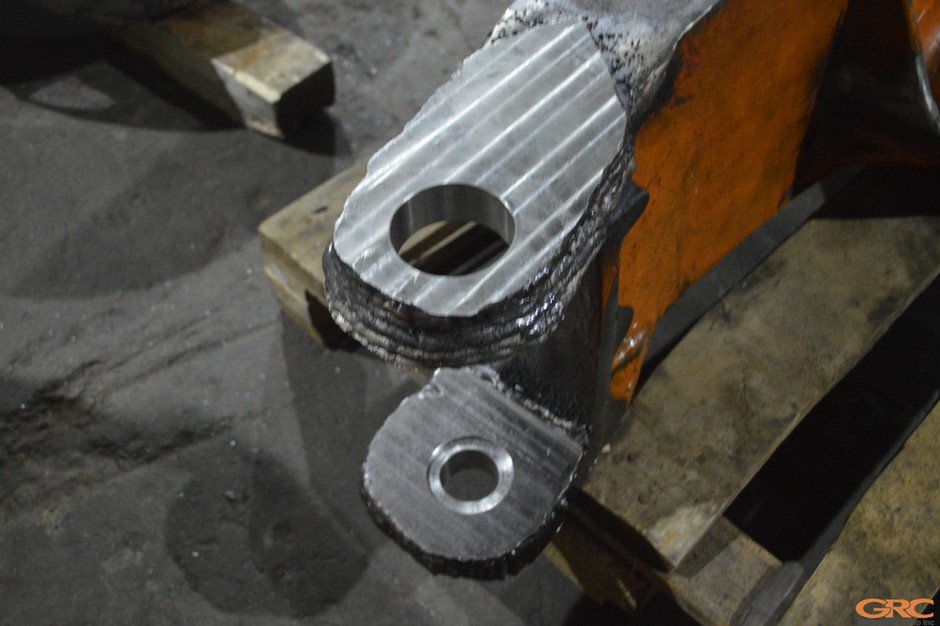

- Изготовили ремонтную проушину, наплавили участки под обработку.

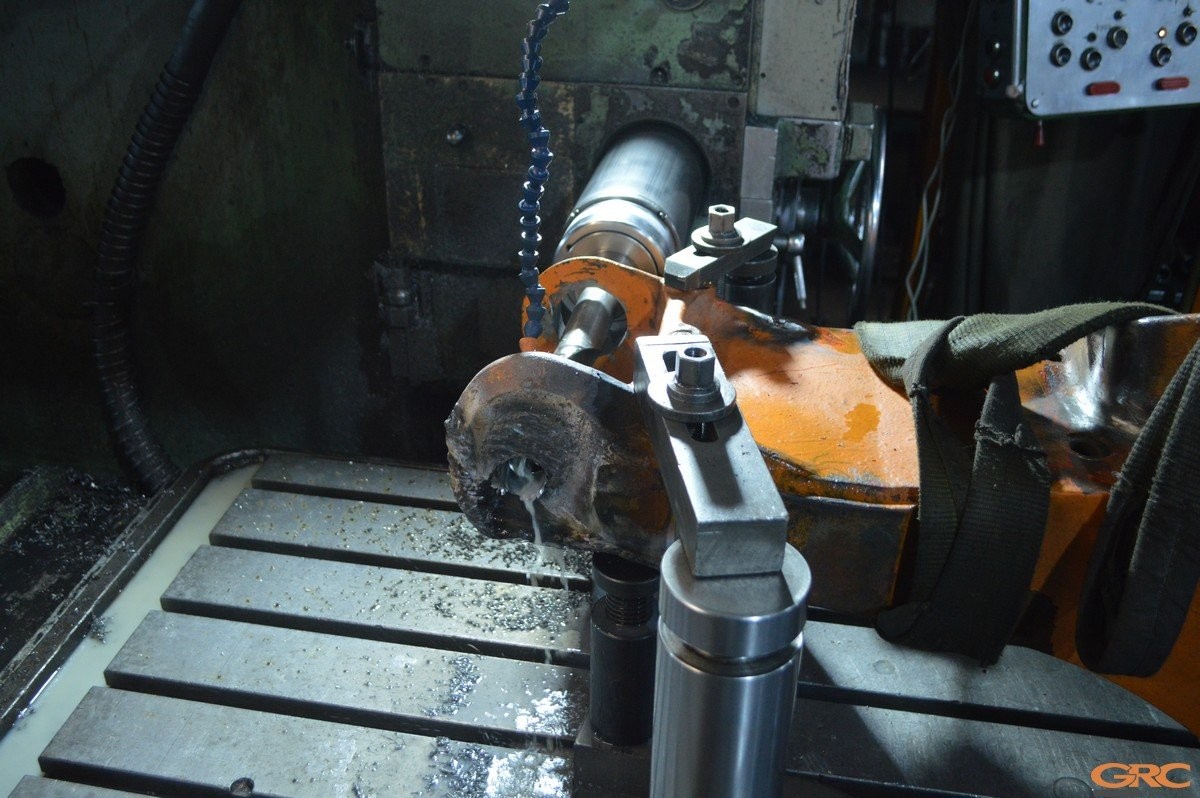

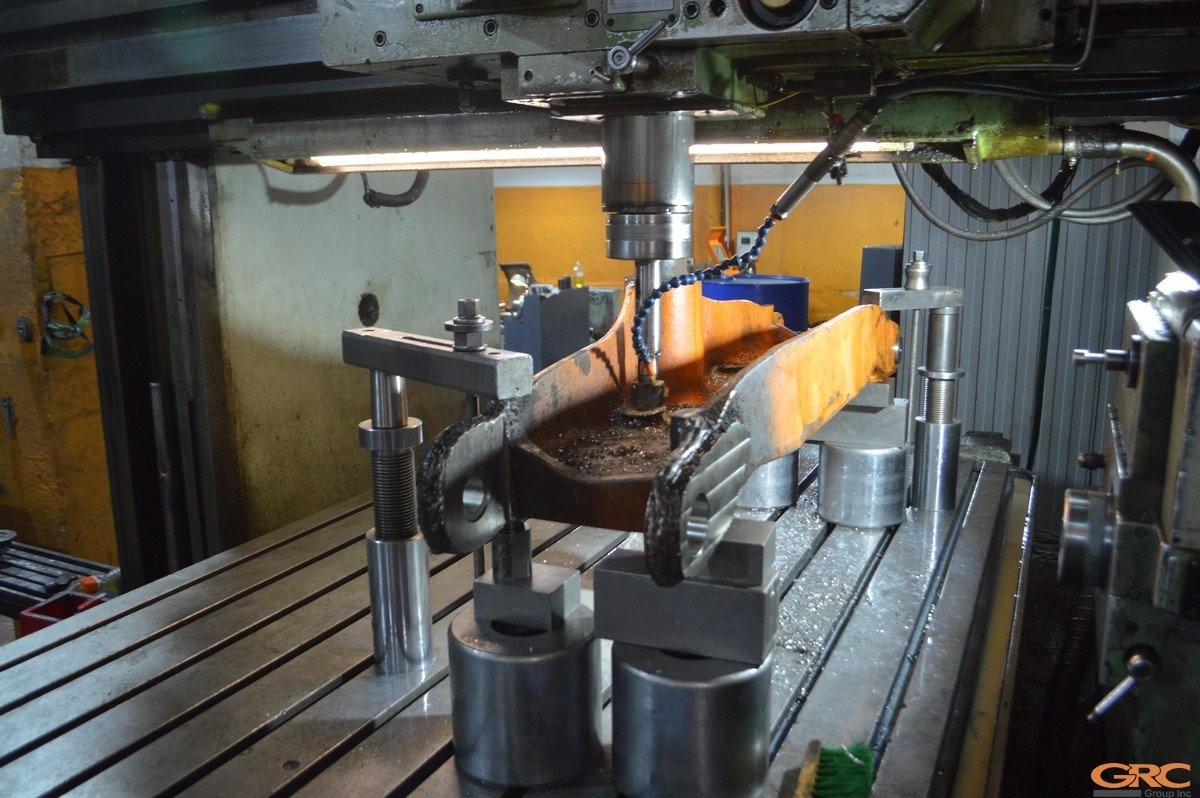

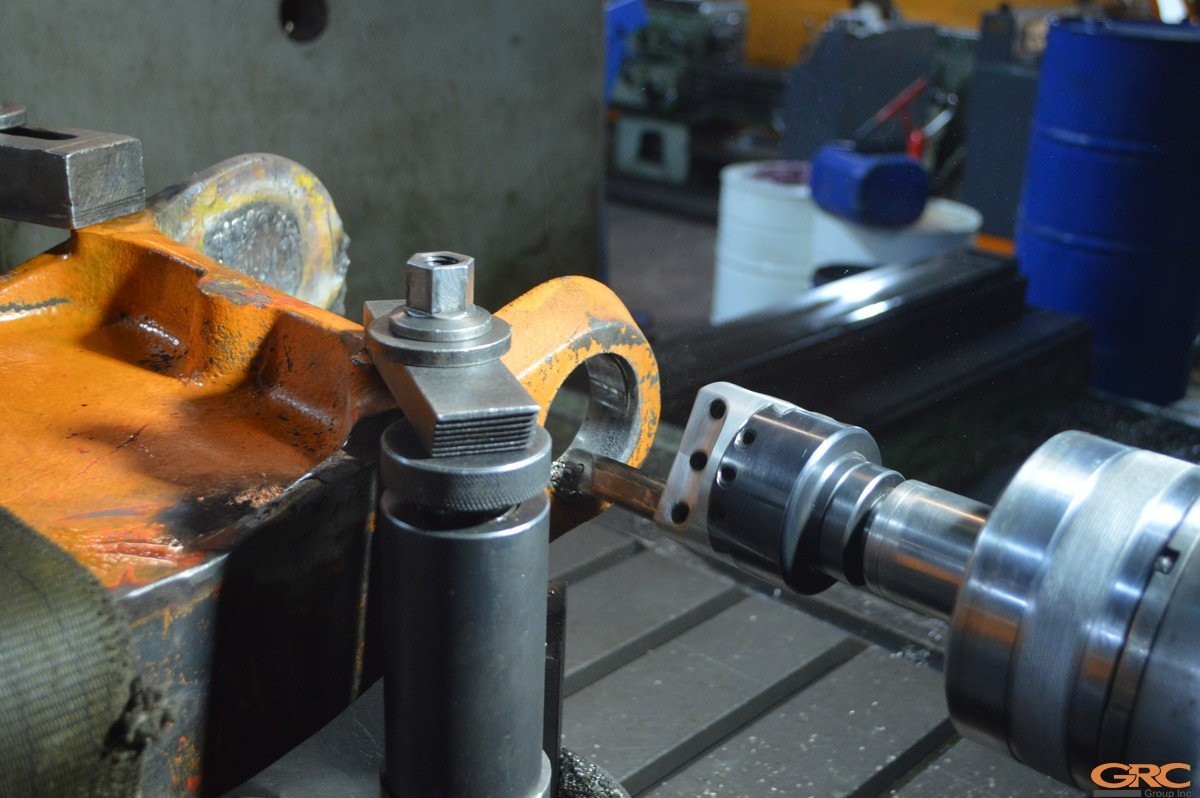

- Выполнили соосную расточку отверстий на координатно-расточном станке.

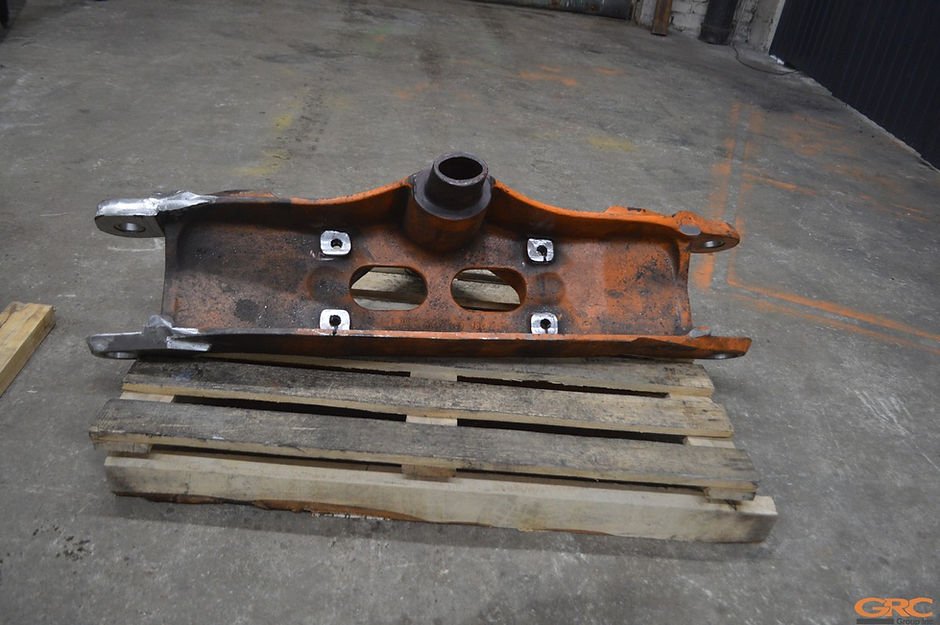

- Восстановили четыре отверстия крепления гидроцилиндров.

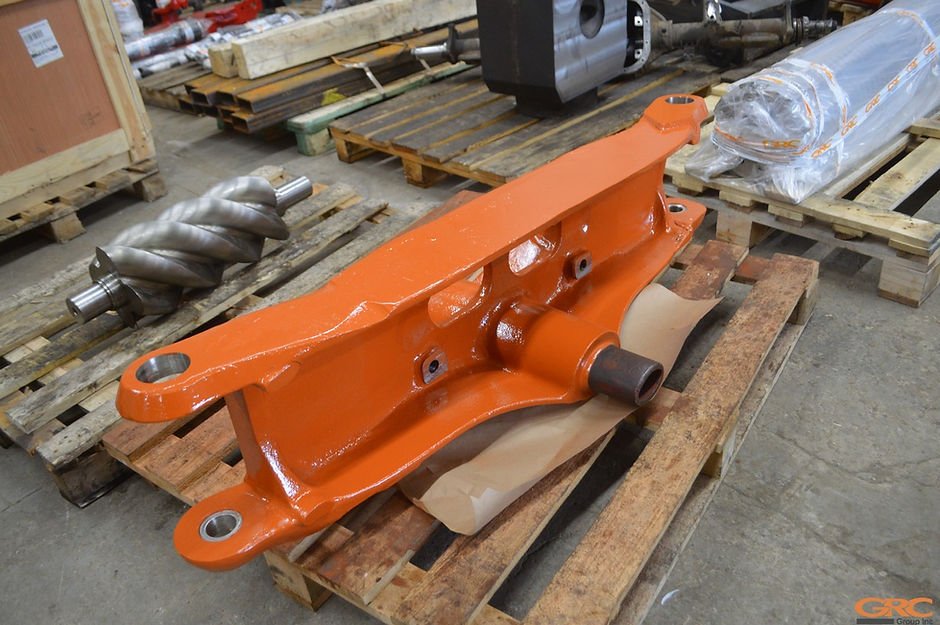

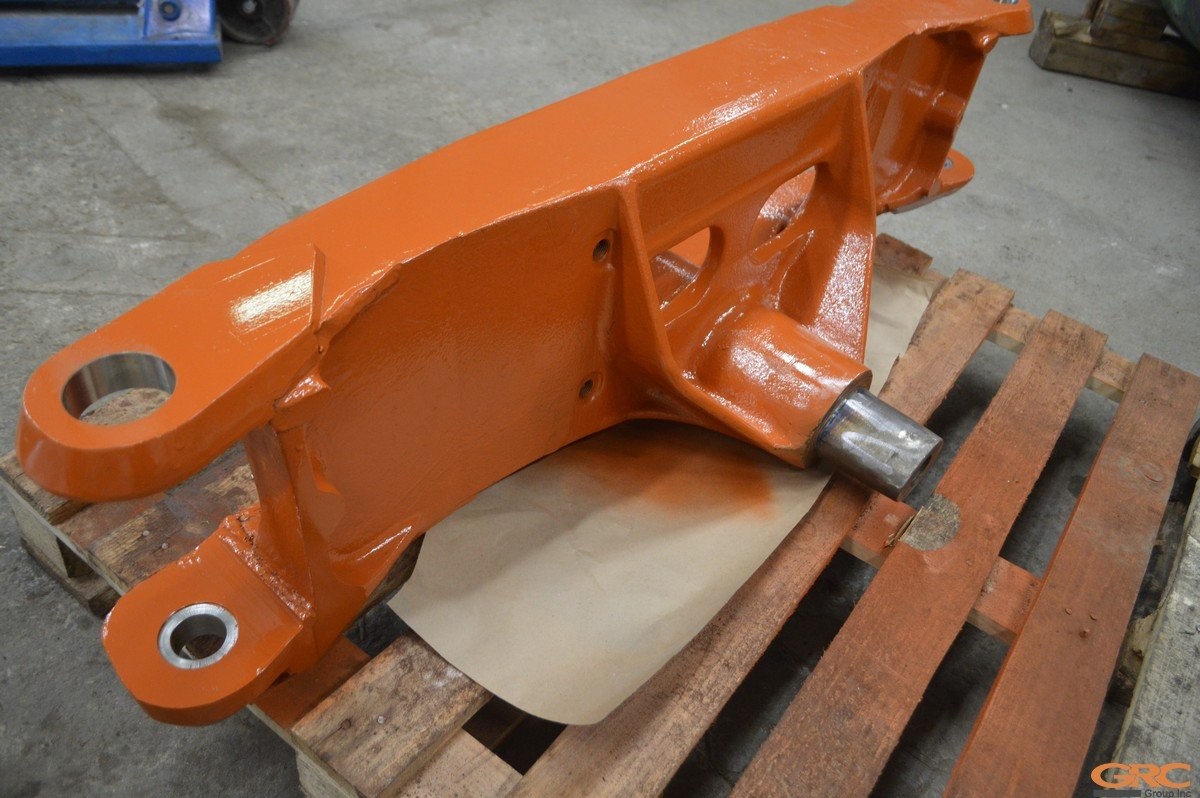

- Покрасили мост и передали заказчику.
Результат
Восстановили крепление балки к раме, соосность проушин и посадки гидроцилиндров. Ремонт охватил несколько сопряжений одного узла.
