Ремонт балки переднего моста экскаватора-погрузчика JCB 3CX
Балку JCB 3CX восстановили после глубокого износа подшипниковых посадок и сквозного повреждения проушины. Мы совместили наплавку с установкой изготовленной вставки.
Что поступило в ремонт

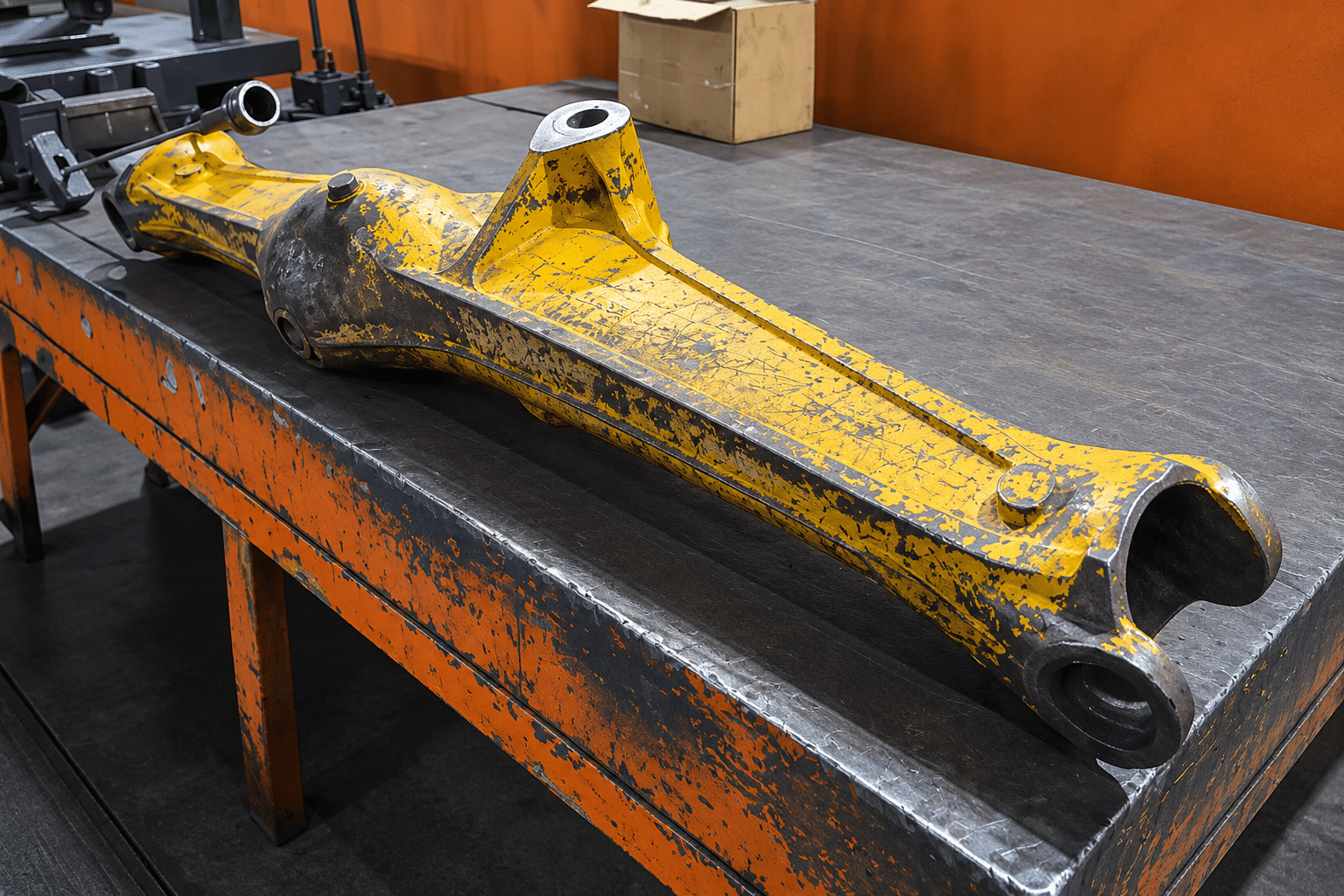

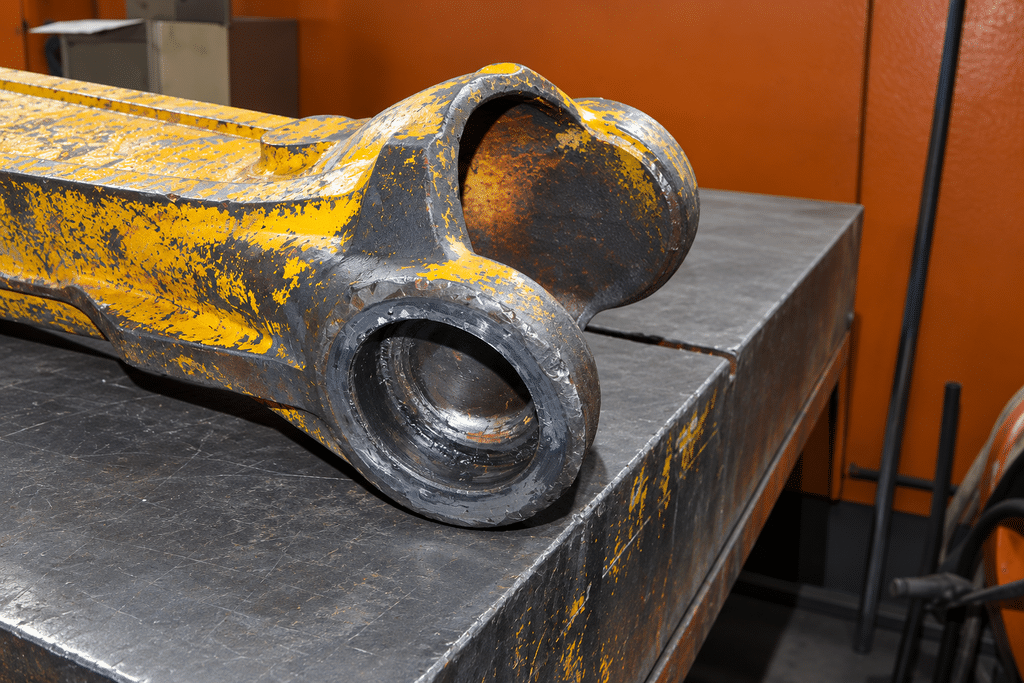

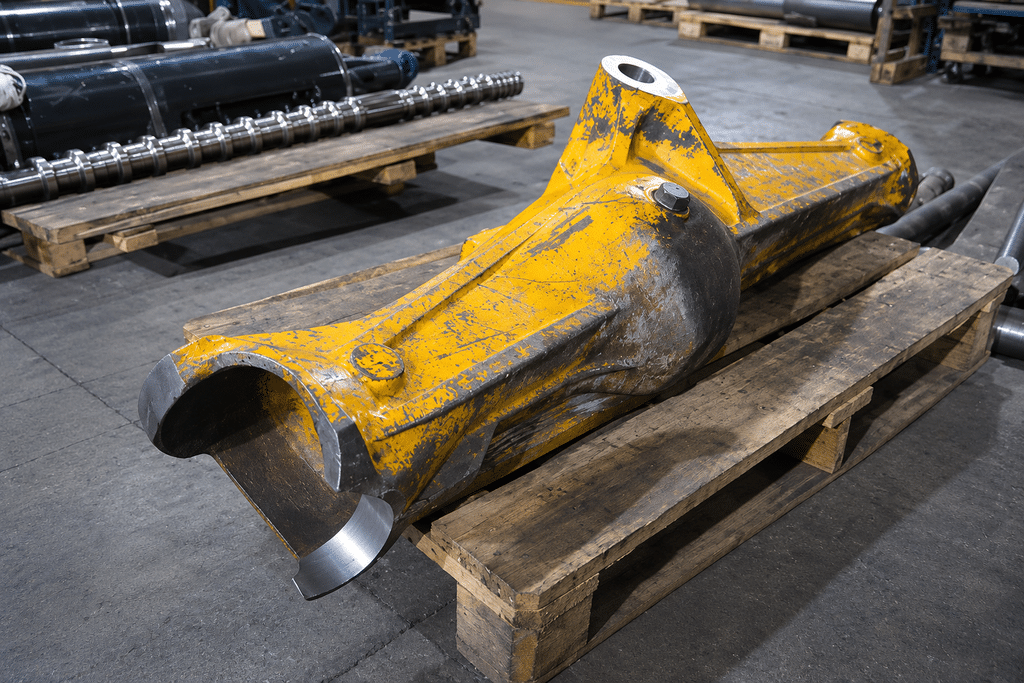

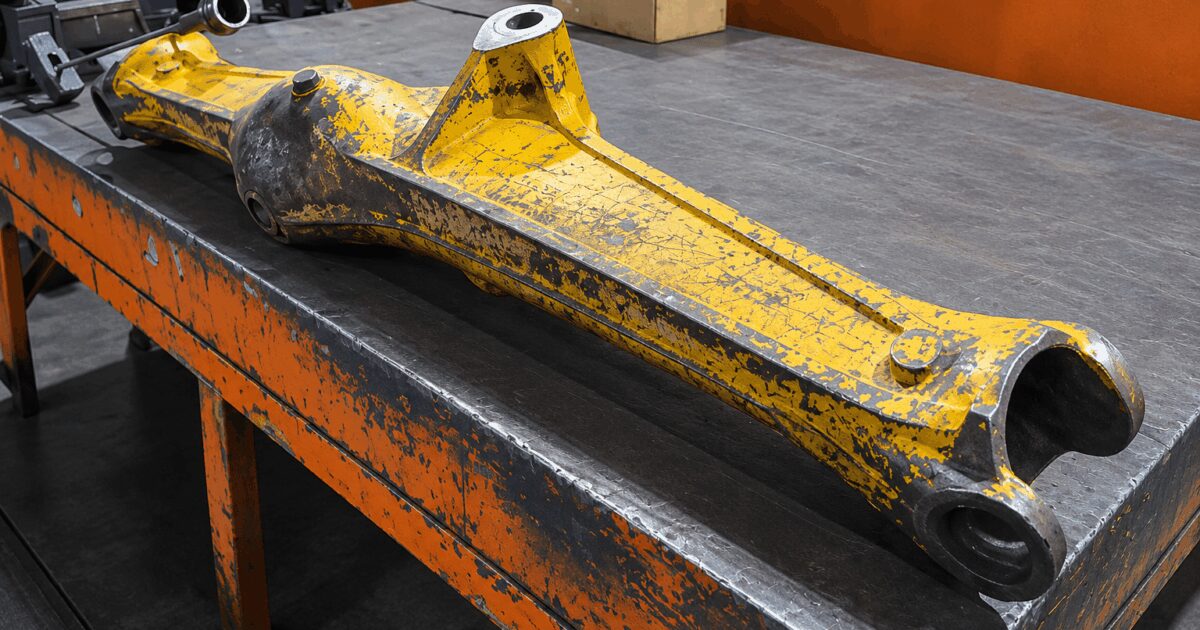

На глухих посадочных местах детали образовался глубокий механический износ и задиры, сквозное отверстие в проушине.
Что сделали
Задача: Восстановить ремонтные места в заводские размеры под подшипники.
Технология ремонта балки переднего моста экскаватора-погрузчика JCB 3CX:
— Прорабатываем конструкторскую документацию;

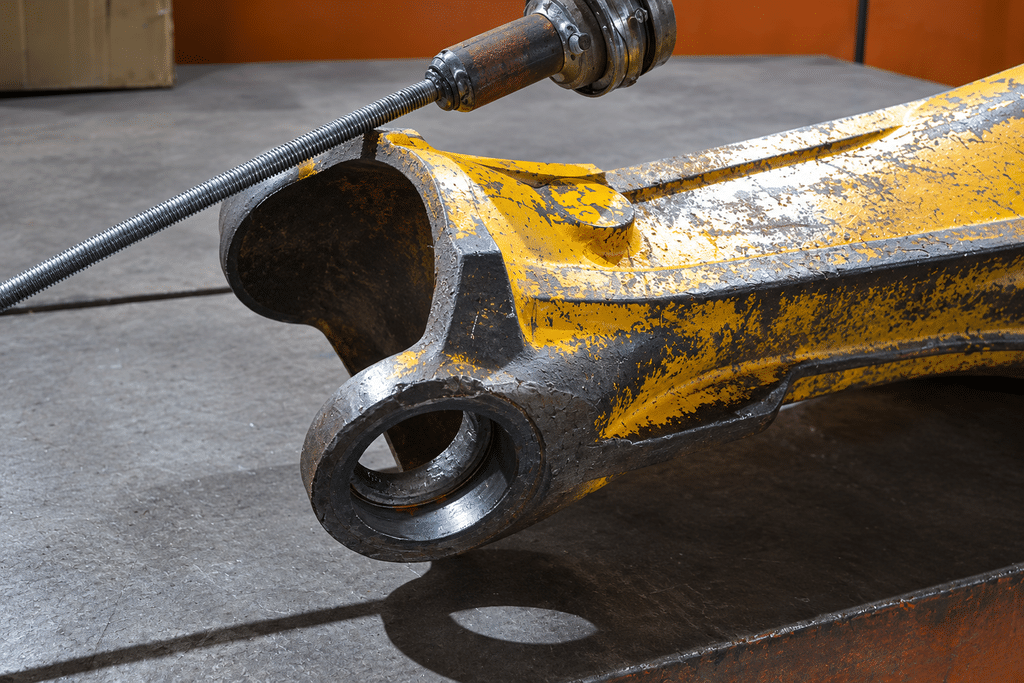

— На координатно-расточном станке растачиваем повреждённые проушины и демонтируем ухо со сквозным отверстием создавая технологическую базу для последующей сварки и наплавки;

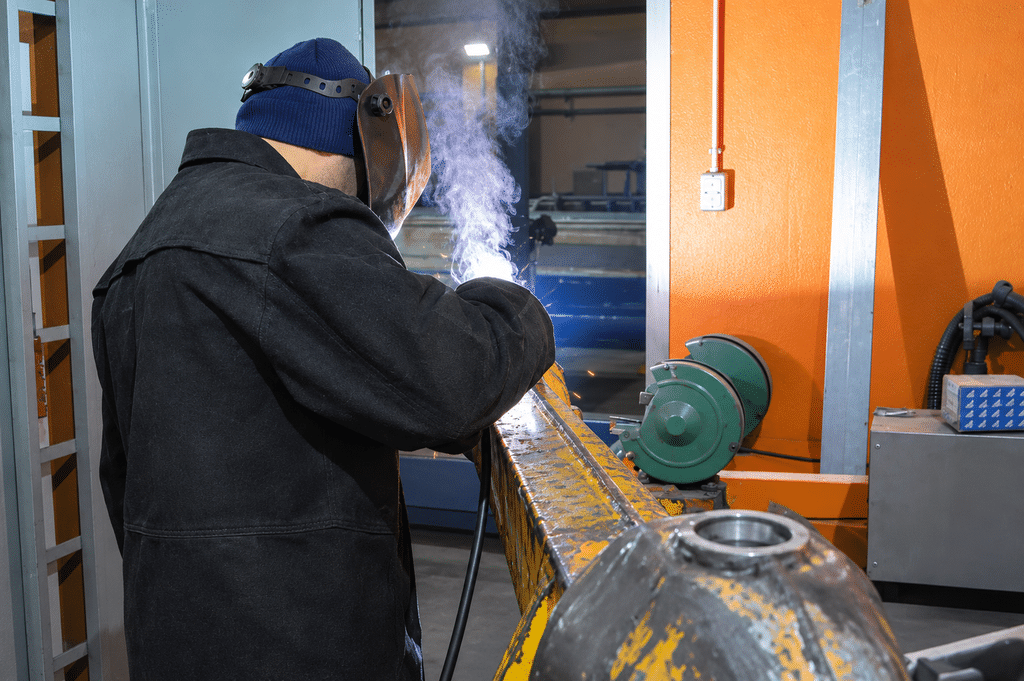

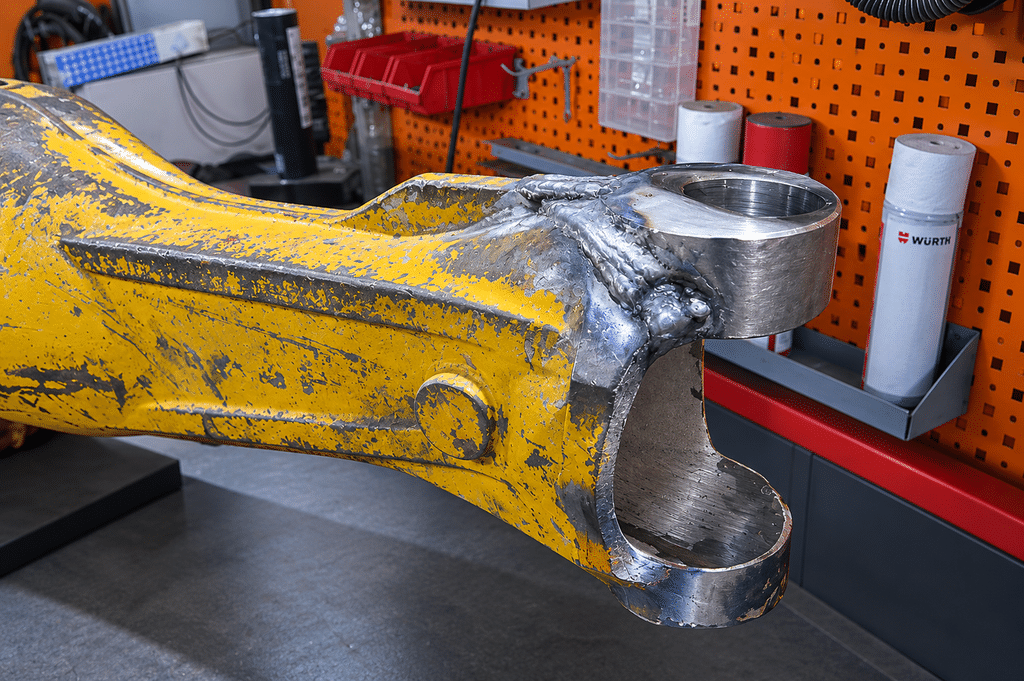

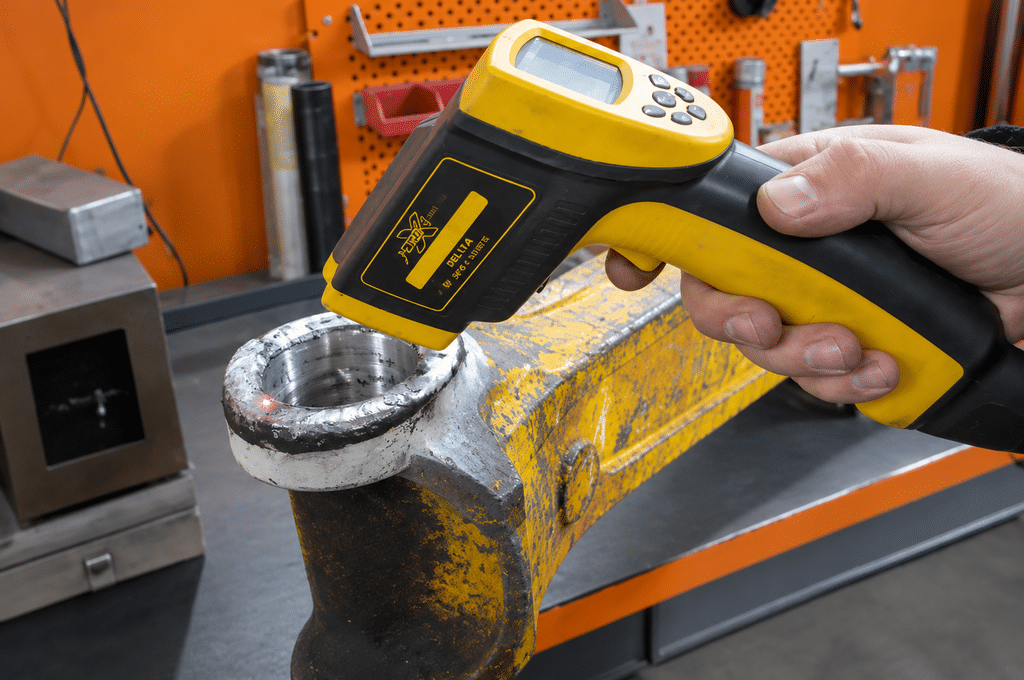

— Наплавляем подготовленные участки и привариваем изготовленную вставку специально подобранным материалом соблюдая температурный режим; Наплавляем подготовленные участки

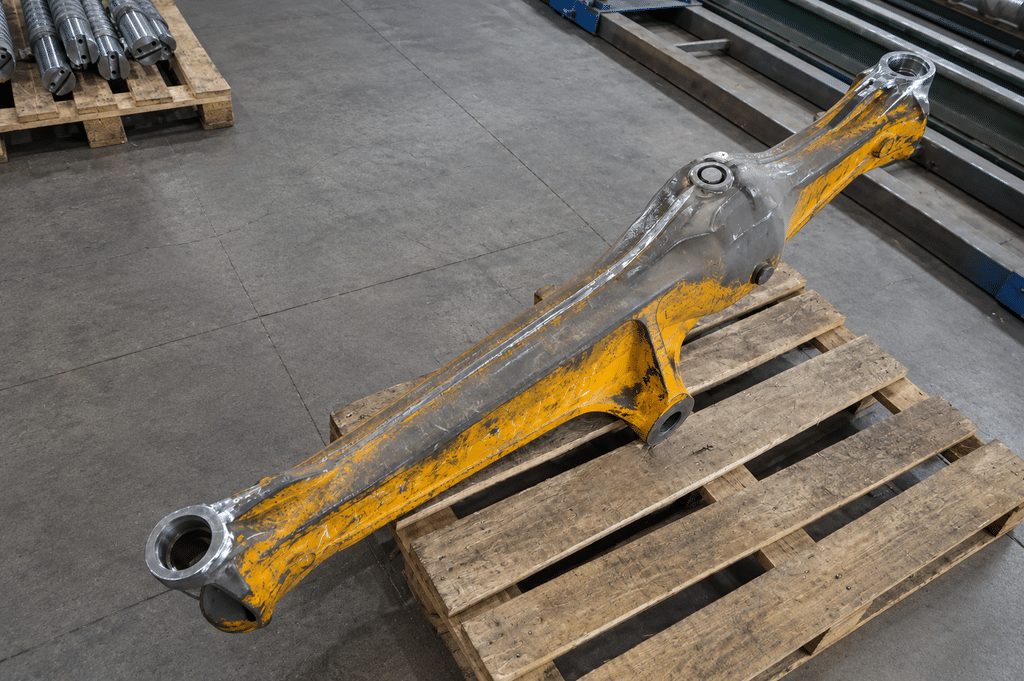

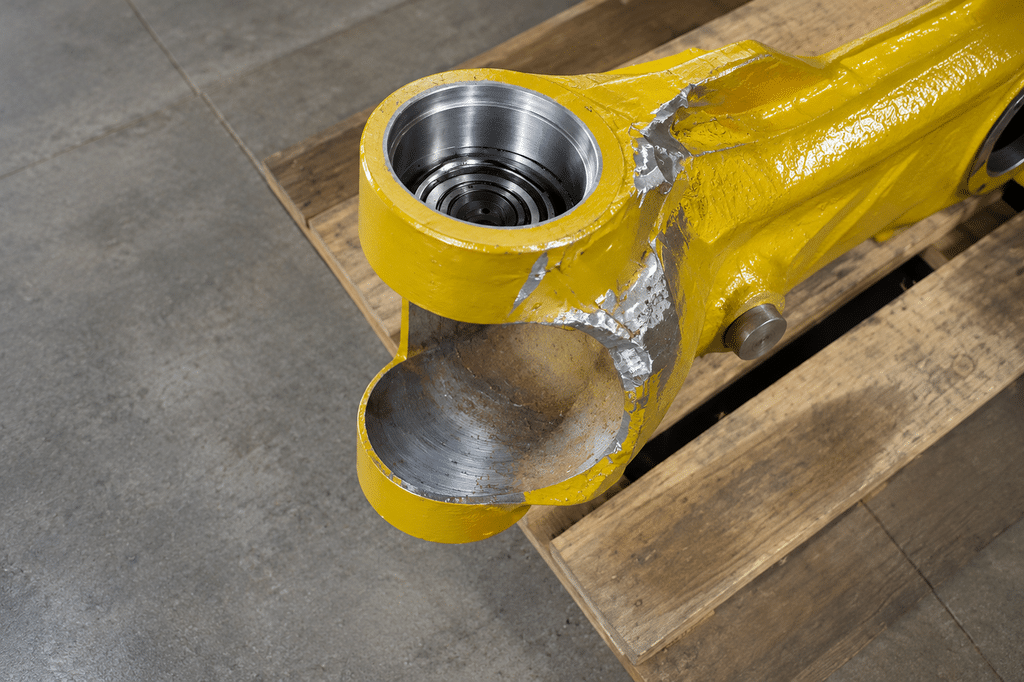

— Растачиваем в чистовой-заводской размер под подшипники; Растачиваем в чистовой-заводской размер под подшипники

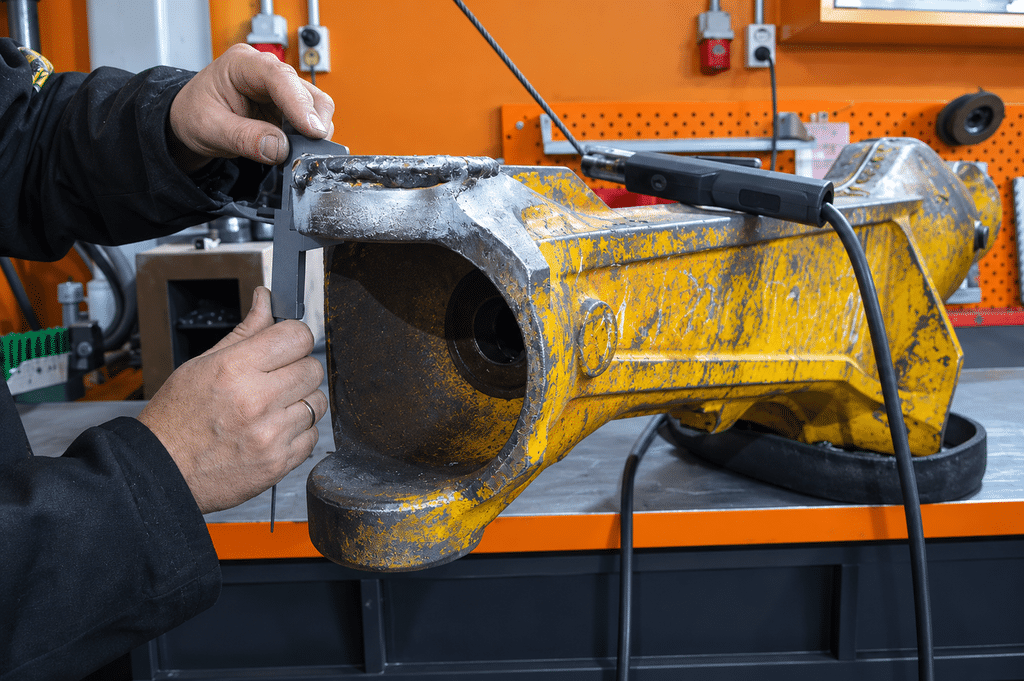

— Проводим исходящий контроль, комплекс малярных работ и сдаем работу.
Результат

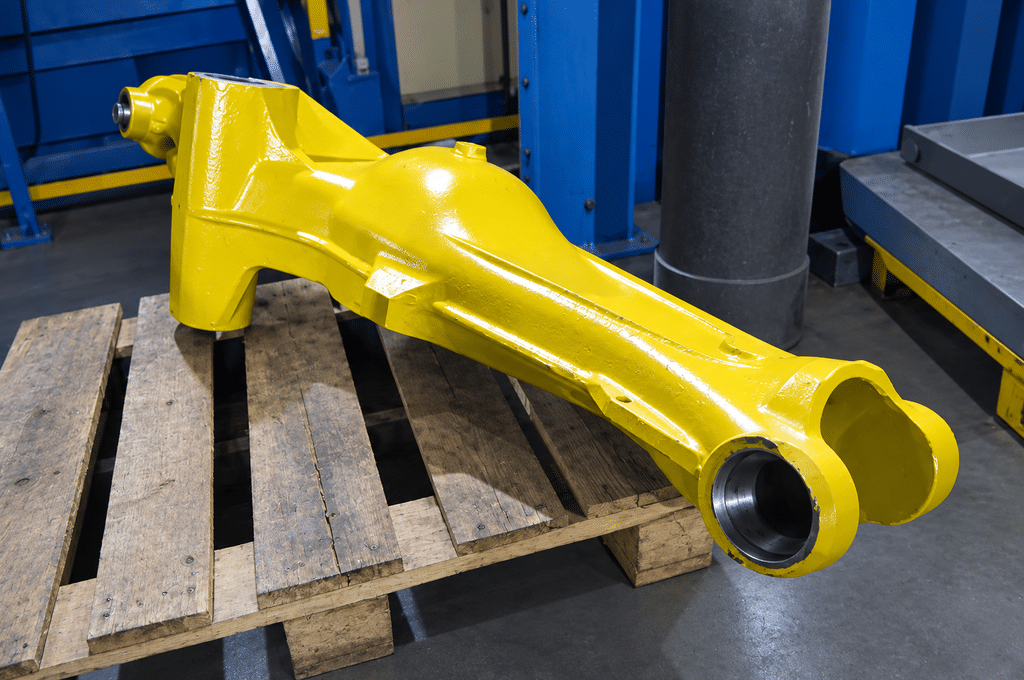

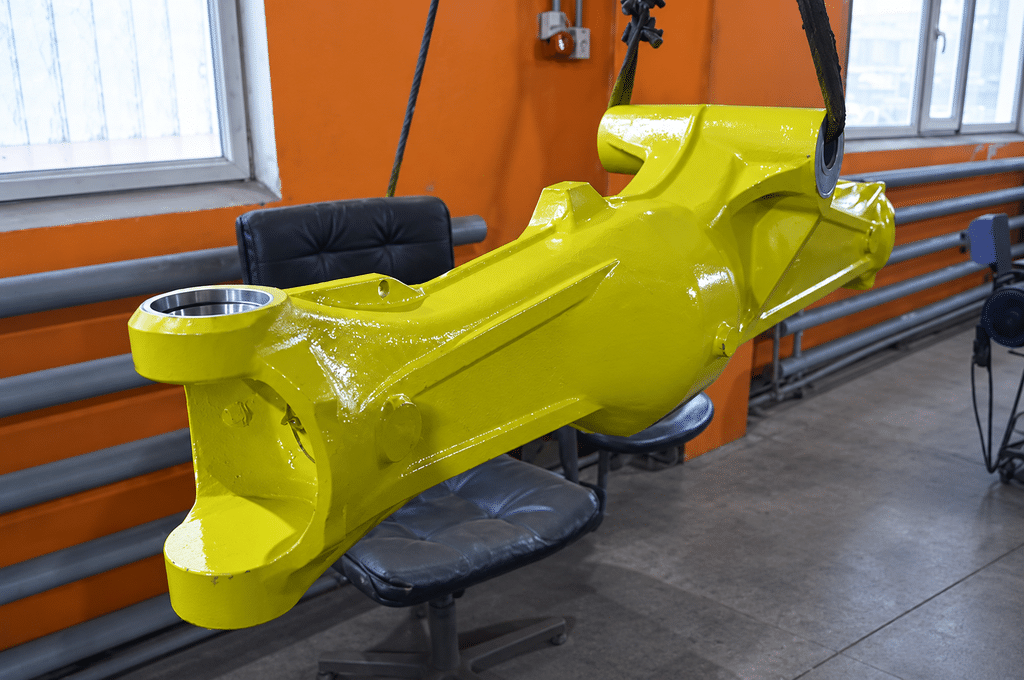

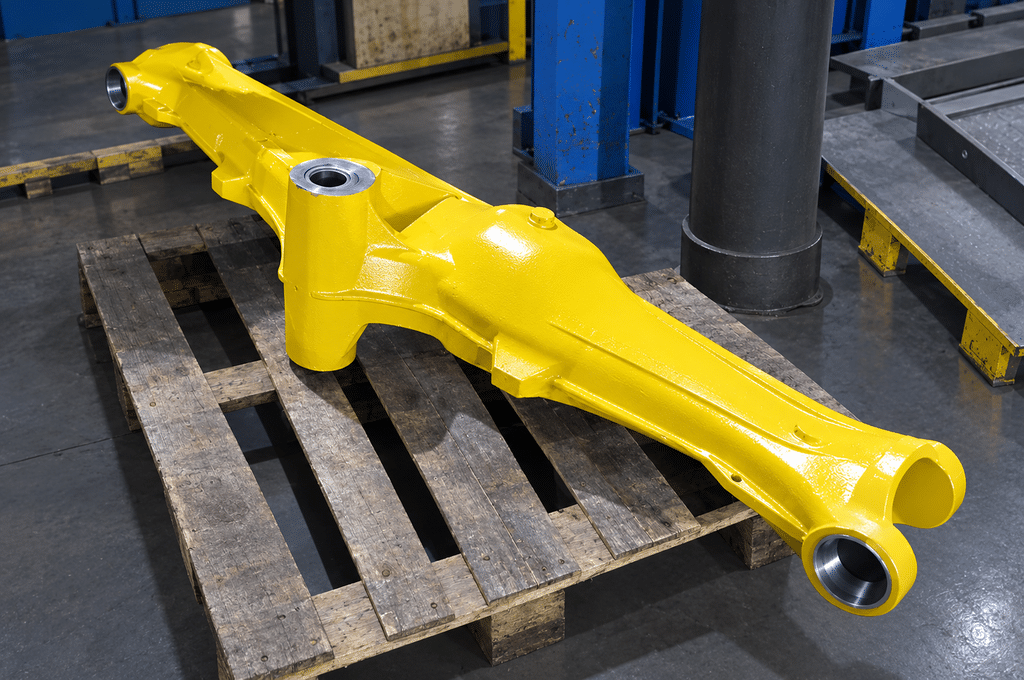

Восстановили подшипниковые посадки и заменили повреждённую проушину, сохранив основной корпус балки. После контроля передали узел заказчику.
